Назначение

2РМД27КПН7ГВ1В «5» — низкочастотный цилиндрический электрический соединитель негерметичного типа. Он предназначен для надежного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к категории 2РМД27 и имеет артикул 1743. Производитель в предоставленных данных не указан.

Соединитель применяется в устройствах общего назначения, где требуется устойчивость к вибрациям, ударам и экстремальным условиям эксплуатации. Конструкция рассчитана на многократное сочленение и расчленение, а также на работу в составе электрических цепей с низкочастотными сигналами и питающими напряжениями.

Подтверждённые особенности

Электрические параметры

• Количество контактов — 7.
• Диаметр контактов — 1,5 мм.
• Максимальное рабочее напряжение — 700 В.
• Максимальная частота — 3 МГц.
• Ток на контакт — до 12 А.
• Суммарный ток — до 70 А.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.

Механические и климатические параметры

• Тип соединения — резьбовое.
• Метод монтажа — обжимка.
• Рабочая температура — от минус 60 до плюс 100 °C.
• Срок службы — до 15 лет.
• Наработка — не менее 1000 часов.
• Количество сочленений-расчленений — не менее 500.
• Синусоидальная вибрация — до 1000 метров на секунду в квадрате (100 g) в диапазоне частот 1–5000 Гц.
• Одиночные удары — до 5000 метров на секунду в квадрате.
• Многократные удары — до 1000 метров на секунду в квадрате.
• Пониженное давление — 133,32 на 10 в минус двенадцатой степени Па.
• Влажность — до 98 процентов при плюс 40 °C.

Конструктивное исполнение и приёмка

Соединитель выполнен в варианте В, что соответствует УХЛ2.1 по ГОСТ 15150-69. Покрытие контактов — серебро (Г) или золото. Контакты выполнены извлекаемыми. Приёмка «5» соответствует техническим условиям ГЕ0.364.126ТУ.

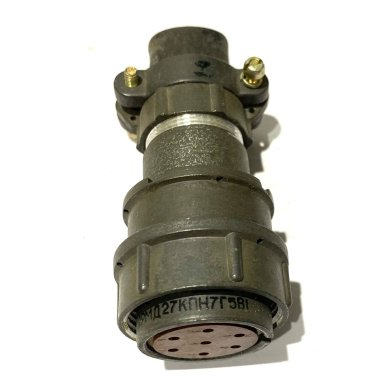

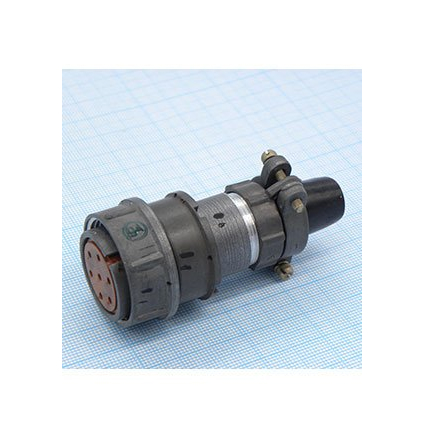

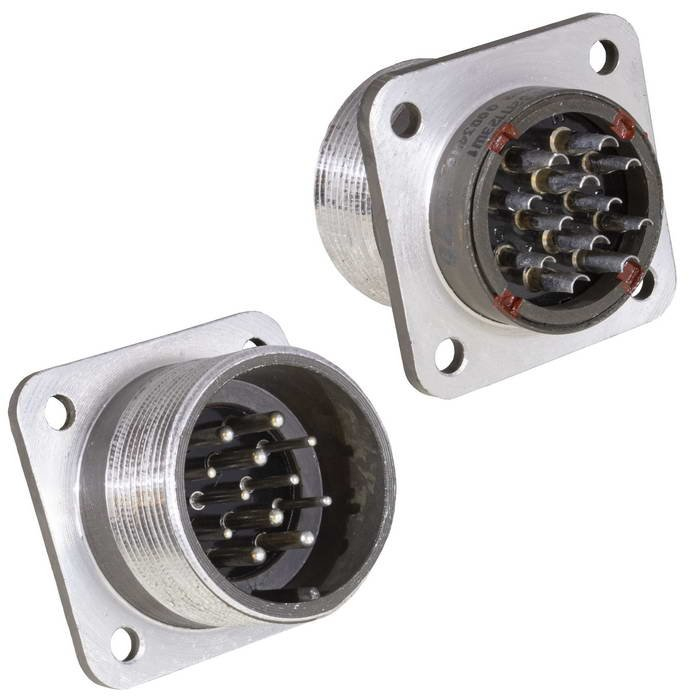

На изображении показана типовая конструкция разъёма серии 2РМД с многоконтактным исполнением и резьбой, характерная для модели 2РМД27КПН7ГВ1В.

Применение

Благодаря совокупности параметров соединитель 2РМД27КПН7ГВ1В «5» подходит для эксплуатации в радиоэлектронной и радиотехнической аппаратуре общего назначения. Он может использоваться там, где необходимо соединять электрические цепи при воздействии вибраций, ударов, пониженного давления и повышенной влажности. Резьбовое соединение обеспечивает механическую фиксацию, а обжимка применяется для монтажа проводников.

Изделие рассчитано на низкочастотные цепи с напряжением до 700 В, частотой до 3 МГц и токами до 12 А на контакт при суммарном токе до 70 А. Извлекаемые контакты с серебряным или золотым покрытием и приёмка «5» по техническим условиям ГЕ0.364.126ТУ подтверждают его принадлежность к изделиям, прошедшим приёмочные испытания в рамках указанных условий.

Характеристики VirtueMart

Приемка: «5»
