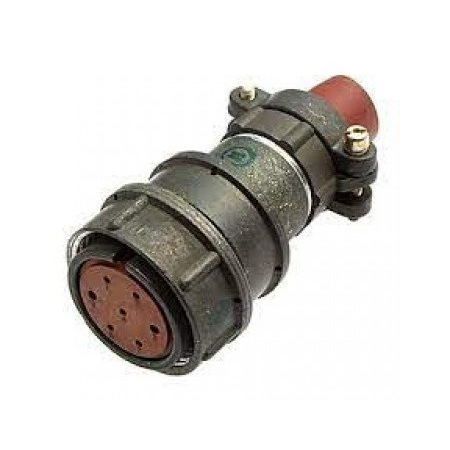

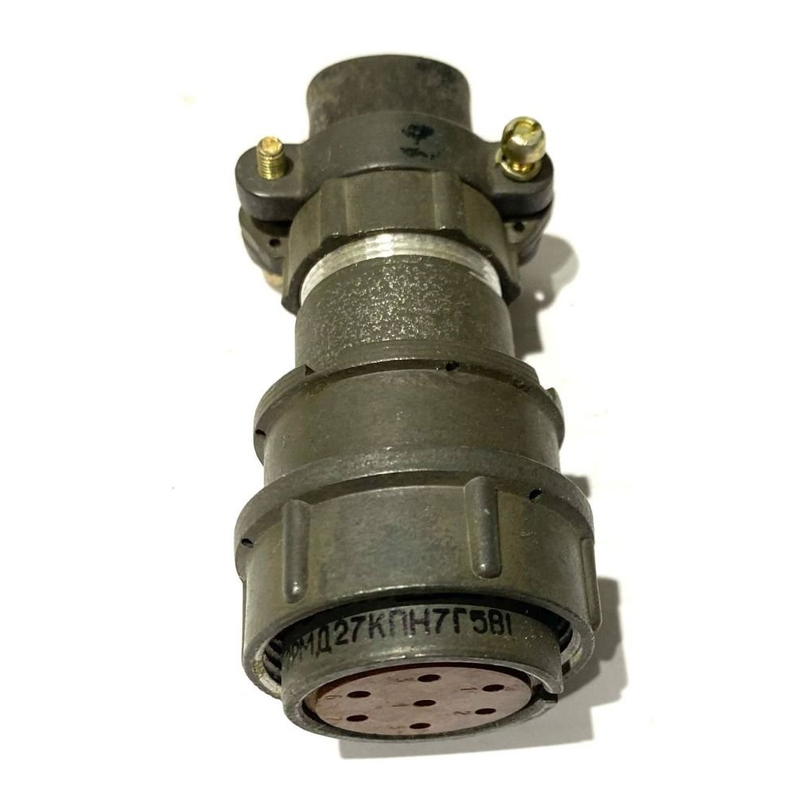

2РМД27КПН7ГВ1Л — это цилиндрический низкочастотный негерметичный соединитель из серии 2РМД, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц.

Общие характеристики

Это кабельная розетка с прямым патрубком (П) и гайкой для неэкранированного кабеля (Н). Условный размер корпуса — 27 мм, количество контактов — 7 штук диаметром 1 мм. Монтаж выполняется объемным способом с пайкой, внутренним.

Технические параметры

Максимальное рабочее напряжение достигает 700 В, ток на одиночный контакт — до 12 А, суммарный ток — до 70 А. Рабочая температура от -60 до +100 °C, сопротивление изоляции не менее 5000 МОм, ресурс — 500–1000 часов наработки и 500 сочленений-расчленений.

Условия эксплуатации

Соединитель всеклиматический (УХЛ), тропикоустойчивый, выдерживает вибрацию, ускорения до 1000 м/с², влажность 98% при +40 °C и пониженное давление до 10⁻¹² мм рт. ст. Покрытие контактов — серебро или золото.
