Назначение

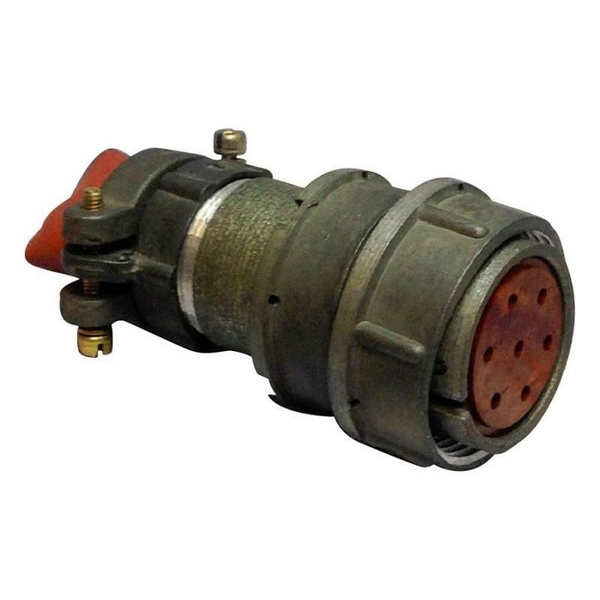

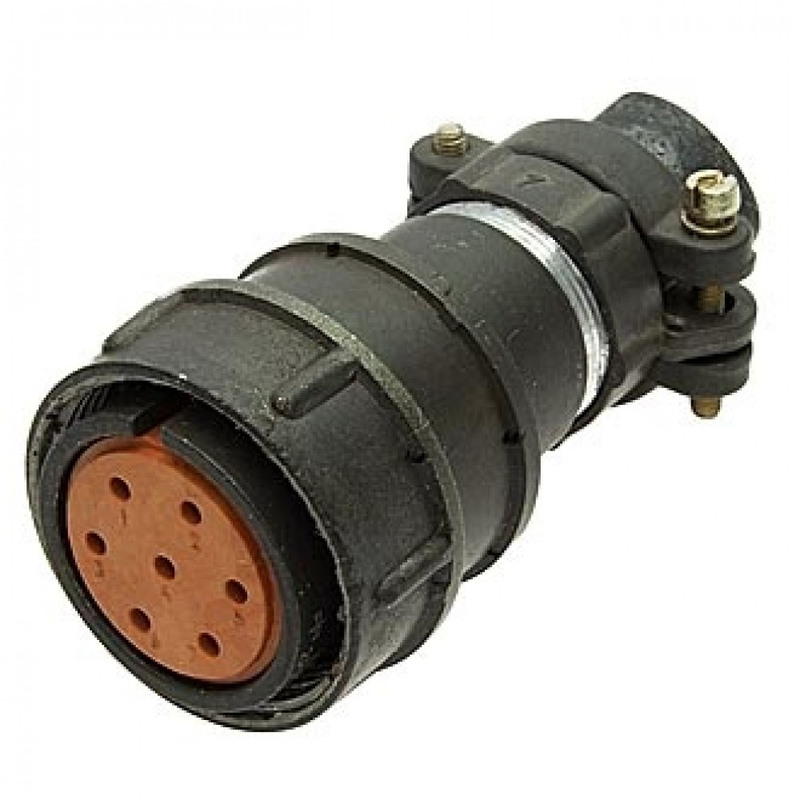

Соединитель 2РМД27КПН7ГВ1 «5» — низкочастотный цилиндрический разъёмный соединитель российского производства. Он предназначен для применения в электрических цепях постоянного и переменного тока с частотой до нескольких мегагерц. Артикул товара — 1742, категория — 2РМД27. Изделие обычно используется для внутреннего монтажа в приборах и устройствах, работающих в жёстких климатических и механических условиях: в оборонной технике, судовых и промышленных системах и аналогичных областях.

Соединитель не является герметичным, однако хорошо защищён от механических и климатических воздействий. Поэтому его применяют в закрытых корпусах или приборных отсеках, где отсутствует прямой контакт с водой и агрессивными средами.

Расшифровка обозначения и конструктивные особенности

Маркировка соединителя содержит сведения о типе, размере корпуса, исполнении и приёмке. Основные элементы обозначения приведены ниже.

• 2РМД — тип соединителя: низкочастотный цилиндрический разъём без герметизации.
• 27 — условный размер корпуса, выраженный диаметром.
• КПН — корпус кабельный, прямой патрубок, негерметичный, предназначенный для неэкранированного кабеля.
• 7 — количество контактов в паре, то есть соединитель является семиконтактным.
• ГВ1 — часть соединителя (казбелевка-розетка) с определённым типом контактов и исполнением.
• «5» — приёмка «5» по техническим условиям, например по ГЕ0.364.126ТУ. Она указывает на уровень качества и режим контроля при изготовлении.

Компактный и унифицированный корпус позволяет создавать взаимозаменяемые разъёмы в пределах ряда 2РМД при сохранении одинакового посадочного диаметра и типоразмера.

Технические характеристики

Для соединителя заявлены следующие электрические параметры. Максимальная токовая нагрузка на одиночный контакт составляет до порядка 12 А, суммарно на весь соединитель — до около 70 А. Максимальное рабочее напряжение достигает 700 В, испытательное напряжение изоляции в нормальных условиях — порядка 2300 В.

• Сопротивление контактов — не более примерно 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между соседними контактами — не более 5–6 пФ, что обеспечивает допустимые высокочастотные потери на частотах до 3 МГц.

Условия эксплуатации

Климатическое исполнение обычно соответствует УХЛ2.1 по ГОСТ 15150-69. Диапазон рабочих температур составляет приблизительно от минус 60 до плюс 70 °C; некоторые варианты 2РМД допускают нагрев до плюс 100 °C. Соединитель рассчитан на работу при повышенной влажности — до около 98 процентов при температуре от плюс 25 до плюс 40 °C — и при пониженном атмосферном давлении, вплоть до глубокого вакуума порядка 10 в минус двенадцатой степени миллиметра ртутного столба.

Изделие устойчиво к синусоидальной вибрации в диапазоне 1–5000 Гц, к многократным механическим ударам с ускорением до около 1000 м/с², к одиночным ударам с ускорением до около 5000 м/с², а также к линейным ускорениям порядка 2000 м/с².

Применение

Типичные области применения включают радиоэлектронную аппаратуру, приборы автоматики, судовые и промышленные устройства, средства связи и управления. Благодаря защищённости от механических и климатических воздействий соединитель востребован в составе оборудования, размещаемого в закрытых корпусах и приборных отсеках. При этом отсутствие герметичности означает, что прямое воздействие воды и агрессивных сред не допускается.

В VirtueMart для данного товара указана характеристика Приемка: «5». Это подтверждает, что изделие относится к продукции, изготовленной с приёмкой «5» по техническим условиям, и соответствует заявленному уровню контроля качества. Производитель в предоставленных данных не указан.
