Назначение

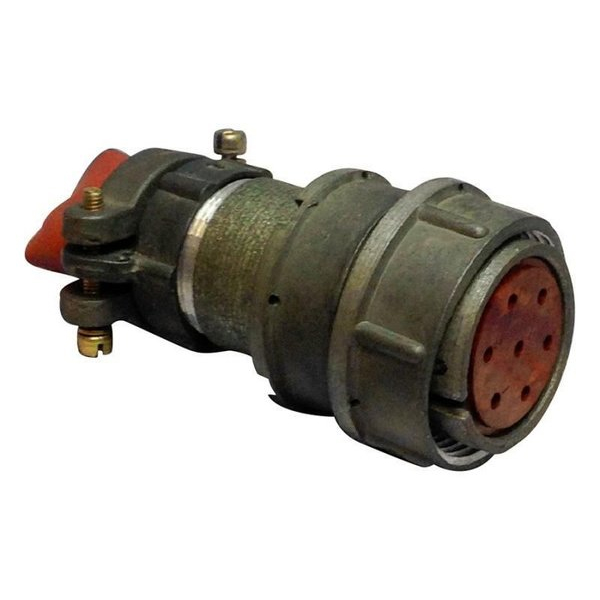

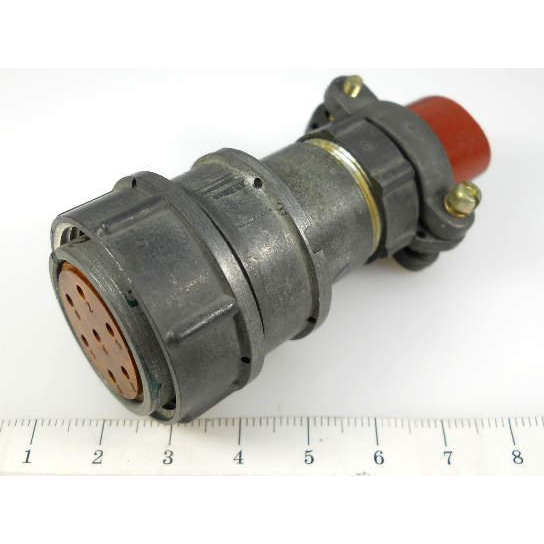

2РМД27КПН7ГА1 «5» — это цилиндрический низкочастотный разъём серии 2РМД, выполненный в виде розетки кабельного исполнения. Изделие предназначено для соединения и разъединения электрических цепей в различных устройствах, где требуется компактное разъёмное соединение с заданными электрическими и механическими параметрами. Артикул позиции — 1739, категория — 2РМД27. Производитель в представленных данных не указан.

В карточке товара указана приемка «5». Эта характеристика относится к приемке изделия и должна учитываться при подборе и применении разъёма. Разъём относится к негерметичному исполнению и оснащён резьбовой фиксацией, а монтаж выполняется объёмным способом, то есть пайкой.

Подтверждённые особенности

• Условный размер корпуса — 27 мм.
• Количество контактов — 7.
• Диаметр контактов — 1,5 мм.
• Покрытие контактов — золотое, индекс «А».
• Переходное сопротивление — не более 2,5 мОм.
• Максимальное рабочее напряжение — 560–700 В.
• Ток на контакт — до 50 А.
• Максимальная частота — 3 МГц.
• Сопротивление изоляции — не менее 1000–5000 МОм.
• Теплостойкость — индекс «1».
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Ресурс сочленений-расчленений — 500 циклов.
• Наработка — 5000 часов.
• Срок хранения — до 25 лет.
• Вибрационные нагрузки — 1–5000 Гц, до 50 g.
• Ударные нагрузки — до 500 g.
• Влажность — до 98 процентов при плюс 40 градусах Цельсия.
• Климатическое исполнение — УХЛ2.1.
• Приемка — «5».

Применение и условия эксплуатации

Разъём применяется в негерметичных соединениях промышленного и специального оборудования. Он подходит для эксплуатации в составе устройств, где необходимы соединение и разъединение электрических цепей с рабочим напряжением до 560–700 В, током на контакт до 50 А и частотой до 3 МГц. Благодаря золотому покрытию контактов и низкому переходному сопротивлению обеспечивается стабильный электрический контакт.

Климатическое исполнение УХЛ2.1 рассчитано на умеренный и холодный климат. Изделие устойчиво к воздействию вибраций с частотой от 1 до 5000 Гц и ускорением до 50 g, к ударам с ускорением до 500 g, а также к перепадам давления и влажности до 98 процентов при температуре плюс 40 градусов Цельсия. Рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия, что соответствует индексу теплостойкости «1».

Монтаж и фиксация

Монтаж разъёма выполняется объёмным способом, то есть пайкой. Соединение фиксируется резьбой, что помогает сохранять механическую стабильность сочленения в условиях нагрузок. Разъём имеет 7 контактов диаметром 1,5 мм и условный размер корпуса 27 мм. Ресурс составляет 500 сочленений-расчленений, наработка — 5000 часов, срок хранения — до 25 лет.

Ключевые ограничения и параметры

1. Исполнение — негерметичное, поэтому не предназначено для герметичных соединений.
2. Монтаж — только объёмный, пайкой.
3. Фиксация — резьбовая.
4. Приемка — «5».
5. Климатическое исполнение — УХЛ2.1.

Таким образом, 2РМД27КПН7ГА1 «5» представляет собой цилиндрический низкочастотный разъём кабельного исполнения с подтверждёнными электрическими, механическими и климатическими характеристиками, предназначенный для промышленного и специального применения. При подборе необходимо учитывать указанные значения напряжения, тока, частоты, температур, нагрузок и ресурса, а также негерметичное исполнение и паечный монтаж.
