Назначение

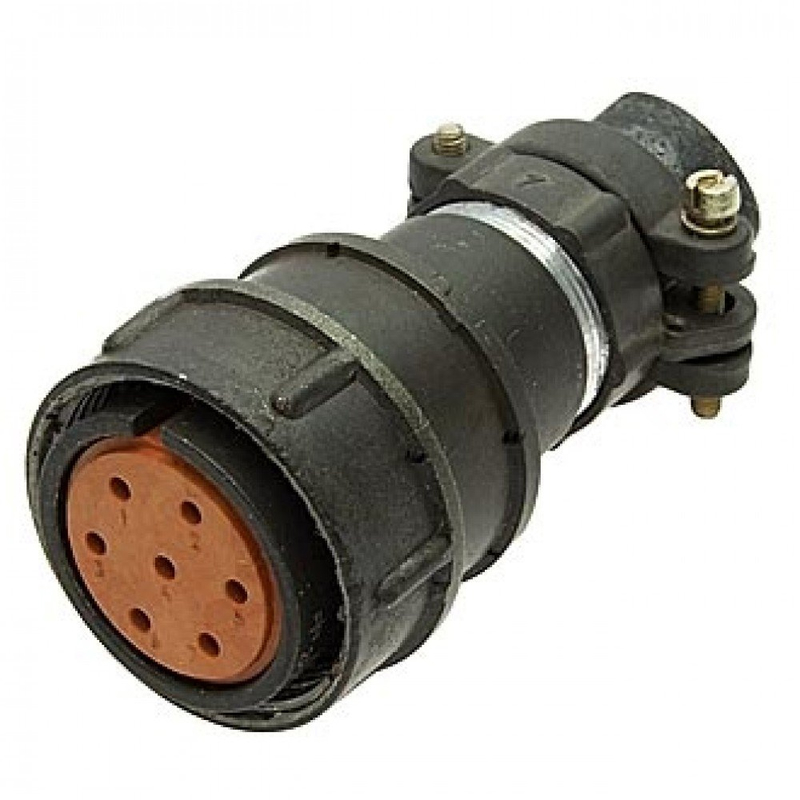

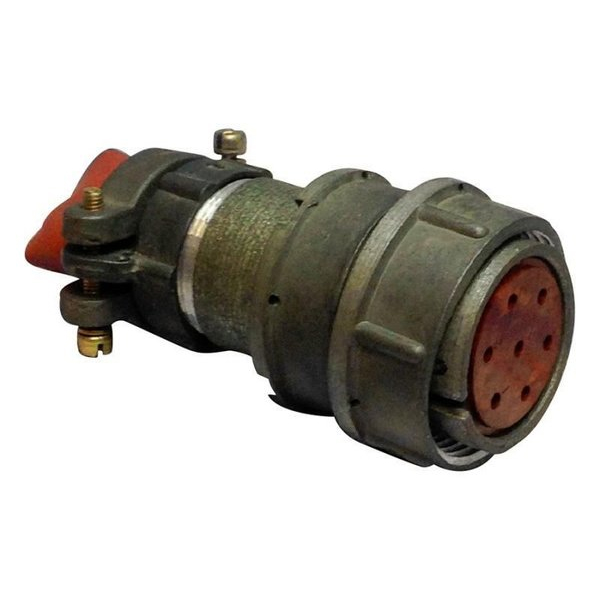

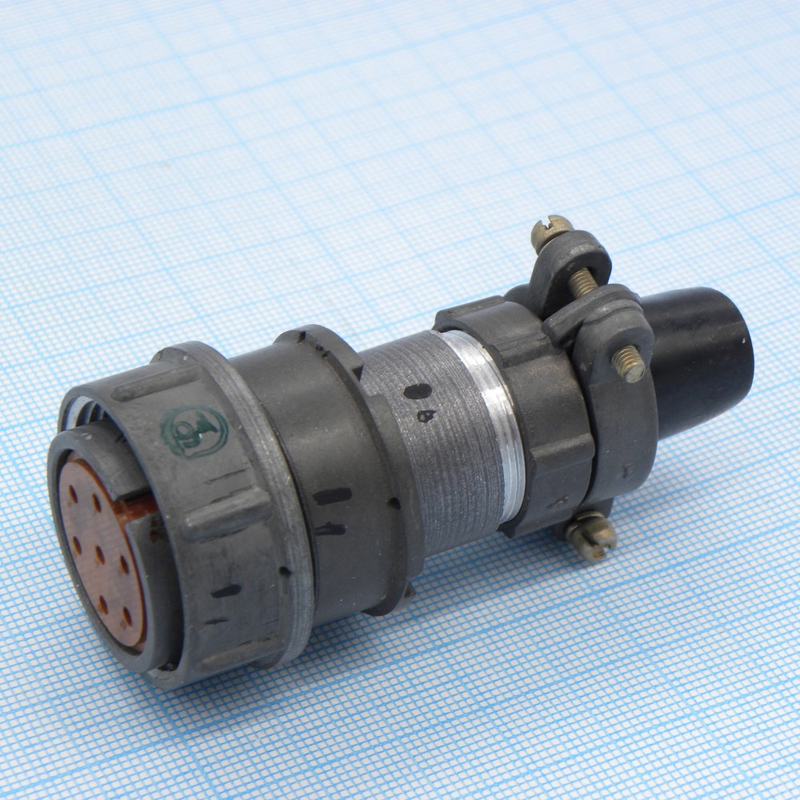

Разъем 2РМД27КПН7Г5В1Л относится к категории герметичных и высокогерметичных соединителей, предназначенных для ручного соединения. Он применяется в различных электрических цепях, где требуется надежное и устойчивое к внешним воздействиям подключение. Категория товара — 2РМД27, артикул — 1738. Производитель в предоставленных данных не указан.

Основное назначение изделия — обеспечение электрического соединения в составе электротехнических устройств, систем автоматики и управления, а также промышленного оборудования. Конструкция разъема рассчитана на ручное соединение и разъединение, что упрощает монтаж и обслуживание.

Подтвержденные технические характеристики

• Тип соединителя: 2РМД.
• Количество контактов: 7.
• Рабочее напряжение: до 700 В.
• Максимальная токовая нагрузка на одиночный контакт: до 7 А.
• Общая максимальная токовая нагрузка: до 40 А.
• Сопротивление контактов: не более 20 МОм.
• Материал контактов: никель.
• Рабочая температура окружающей среды: от минус 60 до плюс 100 градусов Цельсия, возможно до плюс 200 градусов Цельсия при определенных условиях.
• Минимальная наработка: не менее 1000 часов.
• Максимальное количество соединений и разъединений: до 500 раз.

Конструкция и особенности

Разъем имеет блочный корпус, который крепится на панель. В конструкции предусмотрена фиксация с помощью резьбы гайки и корпуса, что улучшает качество соединения. Контакты разъема помещены в карболитовое основание и металлический корпус, что обеспечивает надежность и долговечность.

Такое исполнение способствует герметичности и защите контактной группы от внешних воздействий. Блочный корпус и резьбовое крепление позволяют устанавливать разъем на панель и сохранять стабильное положение при эксплуатации.

Применение

Разъемы 2РМД27КПН7Г5В1Л используются в различных областях, включая электротехнические устройства, автоматику и управление, промышленное оборудование. Эти разъемы обеспечивают надежное соединение в условиях, требующих высокой герметичности и устойчивости к внешним воздействиям.

Благодаря диапазону рабочих температур от минус 60 до плюс 100 градусов Цельсия и возможности работы до плюс 200 градусов Цельсия при определенных условиях, изделие может применяться в составе оборудования, подверженного температурным колебаниям. Максимальное количество соединений и разъединений до 500 раз указывает на ресурс, достаточный для периодического обслуживания и замены подключений.

Эксплуатационные ограничения и ресурс

Минимальная наработка не менее 1000 часов и максимальная токовая нагрузка до 40 А в сумме определяют область применения разъема в цепях с соответствующими параметрами. Сопротивление контактов не более 20 МОм и никелевое покрытие контактов направлены на обеспечение стабильного электрического контакта.

При монтаже следует учитывать ручной тип соединения и панельное крепление с резьбовой фиксацией. Это позволяет использовать разъем в стационарных и переносных устройствах, где требуется герметичное подключение и устойчивость к вибрациям и внешней среде.
