Назначение

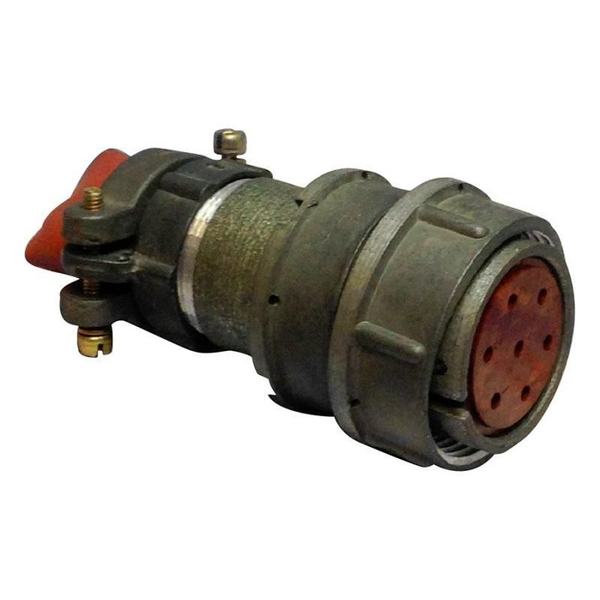

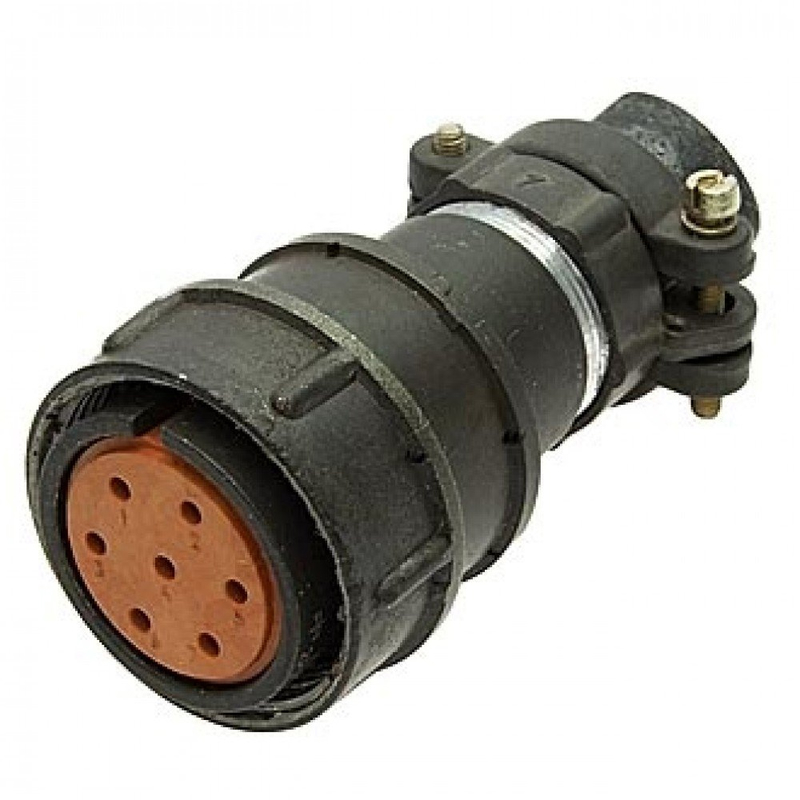

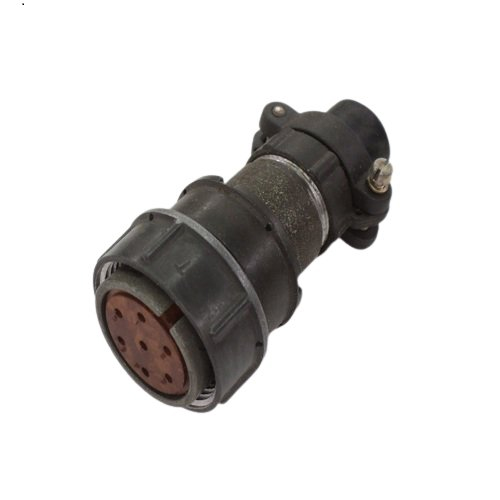

Изделие 2РМД27КПН7Г5В1Л относится к серии 2РМД27 и представляет собой кабельную розетку. Его основное назначение — ручное соединение и разъединение цилиндрических низкочастотных электрических цепей. Розетка входит в состав разъёмного соединителя и предназначена для работы в электрических цепях с переменным или постоянным током.

Артикул товара — 1737. Категория — 2РМД27. Производитель в представленных данных не указан. Конструкция рассчитана на эксплуатацию в широком диапазоне климатических условий, что подтверждается заявленными рабочими температурами и параметрами изоляции.

Подтверждённые особенности

Конструктивные параметры

• Серия: 2РМД27.
• Тип изделия: кабельная розетка.
• Способ соединения: ручное соединение цилиндрических низкочастотных электрических цепей.
• Корпус: кабельный, условный размер корпуса — 27 мм.
• Количество контактов: 7.
• Вид патрубка: прямой.
• Вид гайки патрубка: для неэкранированного кабеля.
• Часть соединителя: розетка.
• Покрытие контактов: серебро.
• Сочетание контактов: все контакты диаметром 1,5 мм; в некоторых источниках указан диаметр 1 мм.
• Особенность: левая розетка, что актуально для соединителей с проходными вилками.

Электрические и эксплуатационные характеристики

• Теплостойкость: до 100 °C.
• Рабочие температуры: от -60 °C до +100 °C.
• Максимальное рабочее напряжение: до 560 В; в некоторых источниках указано до 700 В.
• Максимальная токовая нагрузка: до 50 А; в некоторых источниках указано до 70 А на все контакты.
• Сопротивление изоляции: не менее 1000 МОм; в некоторых источниках указано не менее 5000 МОм.
• Минимальная наработка: не менее 5000 часов; в некоторых источниках указано не менее 1000 часов.
• Срок сохраняемости: до 25 лет; в некоторых источниках указан гарантийный срок хранения 15 лет.

Применение

Розетка 2РМД27КПН7Г5В1Л применяется для коммутации низкочастотных электрических цепей в составе кабельных сборок и устройств, где требуется ручное сочленение и расчленение. Благодаря кабельному исполнению и прямому патрубку она ориентирована на подключение неэкранированного кабеля. Серебряное покрытие контактов и семь контактных пар обеспечивают передачу электрических сигналов и питания в цепях с заявленными параметрами напряжения и тока.

Изделие может использоваться в условиях воздействия пониженных и повышенных температур: от -60 °C до +100 °C. Это делает его пригодным для оборудования, работающего в различных климатических зонах, при условии соблюдения указанных электрических нагрузок. Левое исполнение розетки важно при построении соединителей с проходными вилками, где требуется определённое взаимное расположение частей.

При монтаже следует учитывать, что в некоторых источниках приводятся отличающиеся значения по диаметру контактов, напряжению, току, сопротивлению изоляции, наработке и сроку хранения. Для точного подбора рекомендуется проверять актуальные технические условия производителя. В представленной карточке производитель не указан, поэтому приведённые сведения следует рассматривать как каталожные данные для серии 2РМД27.

Ключевые сведения для подбора

• Название: 2РМД27КПН7Г5В1Л.
• Артикул: 1737.
• Категория: 2РМД27.
• Тип: кабельная розетка, левое исполнение.
• Контакты: 7, покрытие — серебро.
• Корпус: 27 мм, патрубок прямой, гайка для неэкранированного кабеля.
• Температурный диапазон: от -60 °C до +100 °C.
