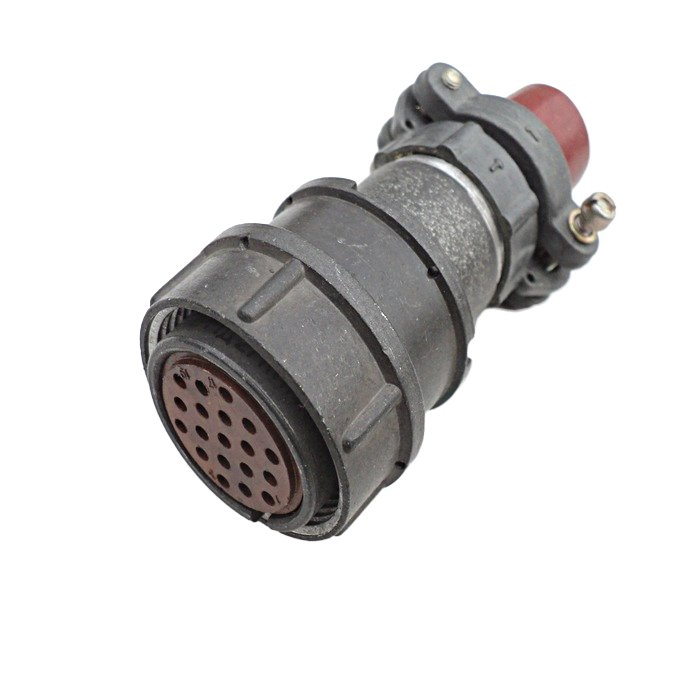

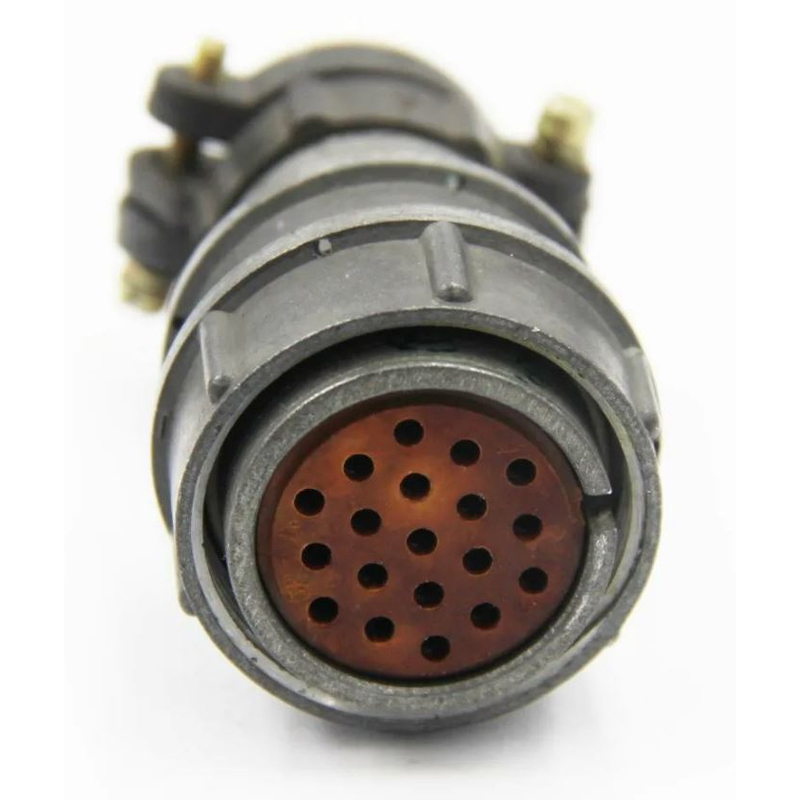

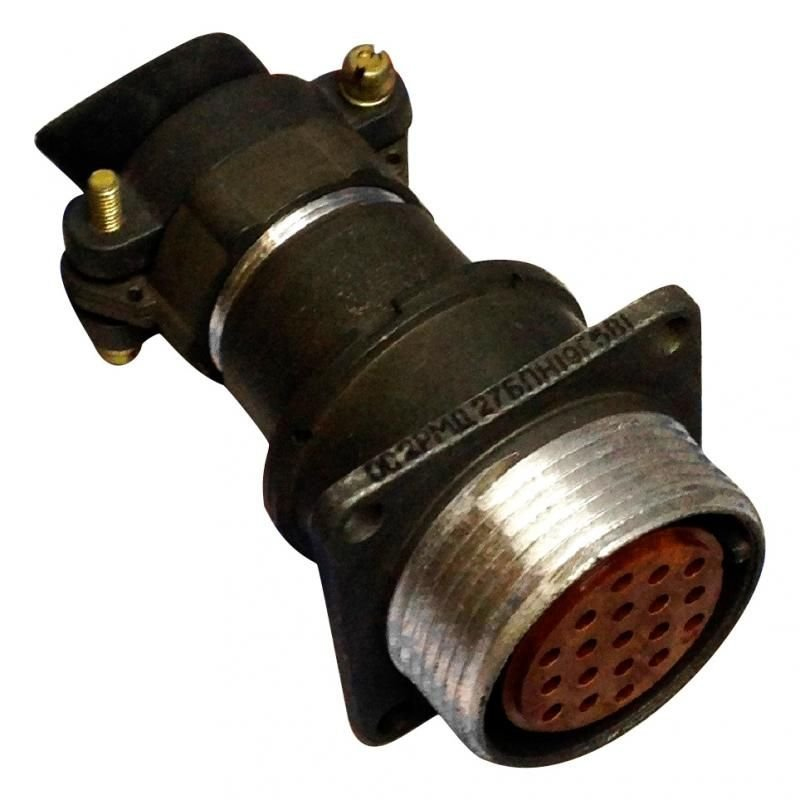

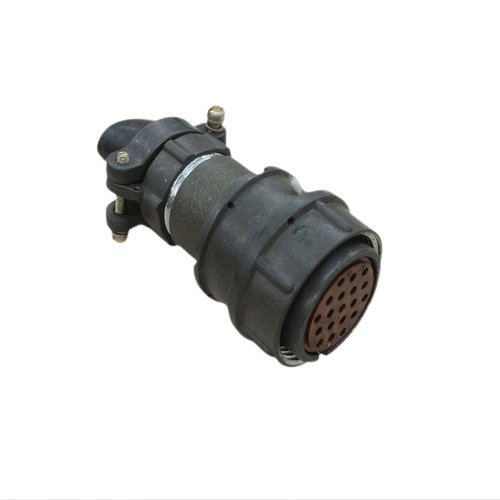

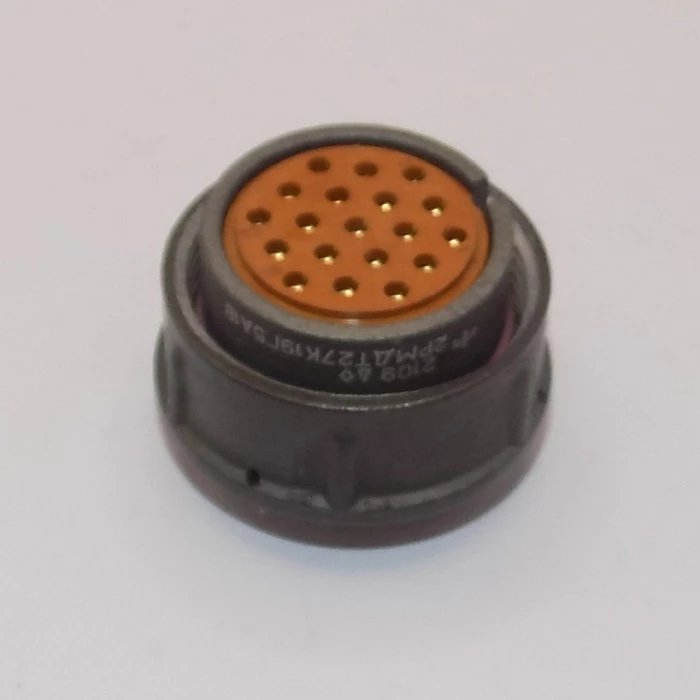

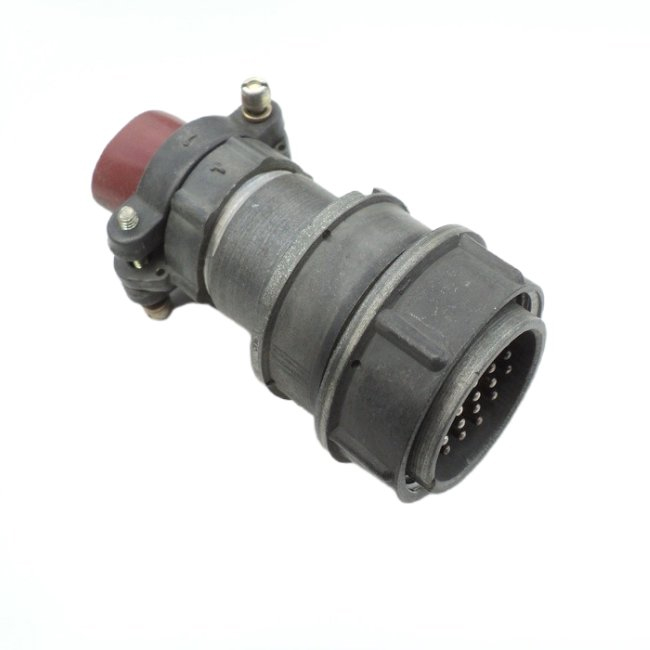

Разъём 2РМД27КПН19ШВ1В производства Элекон относится к семейству цилиндрических низкочастотных электрических соединителей общего назначения, применяемых в радио‑ и радиотехнической аппаратуре. Ниже поясню основные моменты по этой позиции.

Условное обозначение 2РМД27КПН19ШВ1В расшифровывается примерно так:

• 2РМД27 – серия цилиндрического разъёма, условный размер корпуса 27.

• КП – кабельный разъём с прямым патрубком.

• Н – гайка патрубка под неэкранированный кабель.

• 19 – количество контактов (19 штырей или гнёзд).

• Ш – поляризационный штифт (обеспечивает правильную ориентацию при сочленении).

• 5 – условное сочетание контактов (диаметр контактов порядка 1,5 мм).

• В – покрытие контактов серебром.

• 1В – теплостойкость до 100 °С и всеклиматическое исполнение.

Разъём рассчитан на низкочастотное питание и сигналы.

• Максимальное рабочее напряжение порядка 560 В постоянного или переменного тока.

• Максимальный ток на один контакт до 7 А , суммарный ток на весь разъём ограничен общими тепловыми и конструктивными ограничениями.

• Сопротивление одного контакта в норме составляет десятки миллиом (обычно порядка 0,8–2,5 мОм ), сопротивление изоляции между контактами не менее 1000 МОм при нормальных условиях.

• Рабочий диапазон температур окружающей среды: от –60 °С до +100 °С.

• Может выдерживать кратковременные смены температур от –60 °С до +150 °С.

• Предназначен для эксплуатации в условиях вибрации, ударов и линейных перегрузок: стандартные значения для аналогичных разъёмов 2РМДТ — вибрация до 1–1000 Гц с ускорением до сотен м/с², удары до единиц тысяч м/с².

• Разъём не является герметичным, но имеет тропикоустойчивое всеклиматическое исполнение В , что позволяет его применять в условиях повышенной влажности.

• Разъём выполнен в цилиндрическом исполнении , с резьбовым соединением и кабельным монтажом (прямой патрубок КП); используется совместно с кабельным или приборным ответным разъёмом.

• Контакты с серебряным покрытием (В) обеспечивают хорошую электропроводность и устойчивость к окислению.

• Применяется для соединения цепей в радиоэлектронной аппаратуре общего и военного назначения, а также в промышленных системах, где требуются надёжные низкочастотные соединения с умеренными токами и напряжением.
