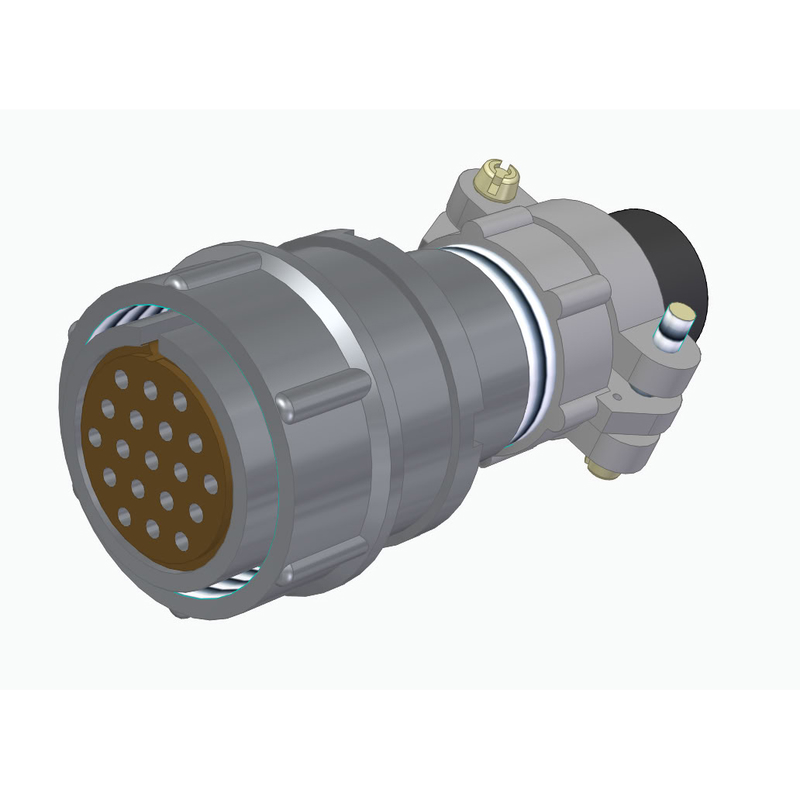

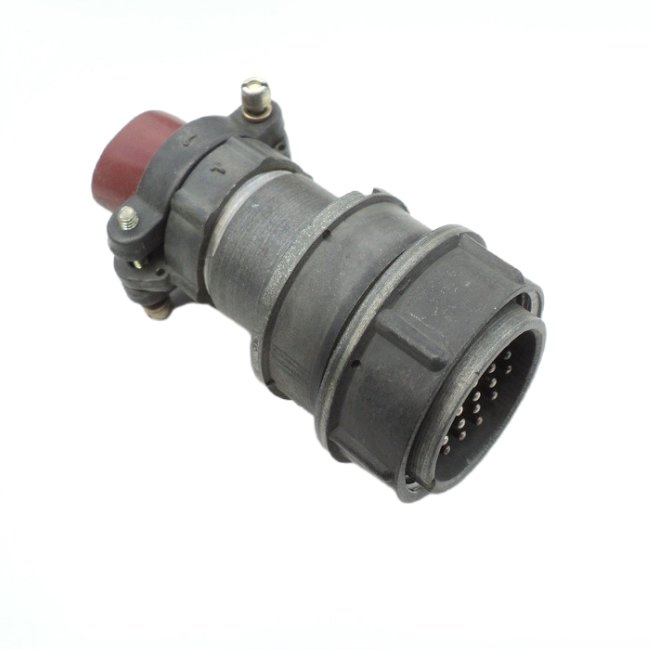

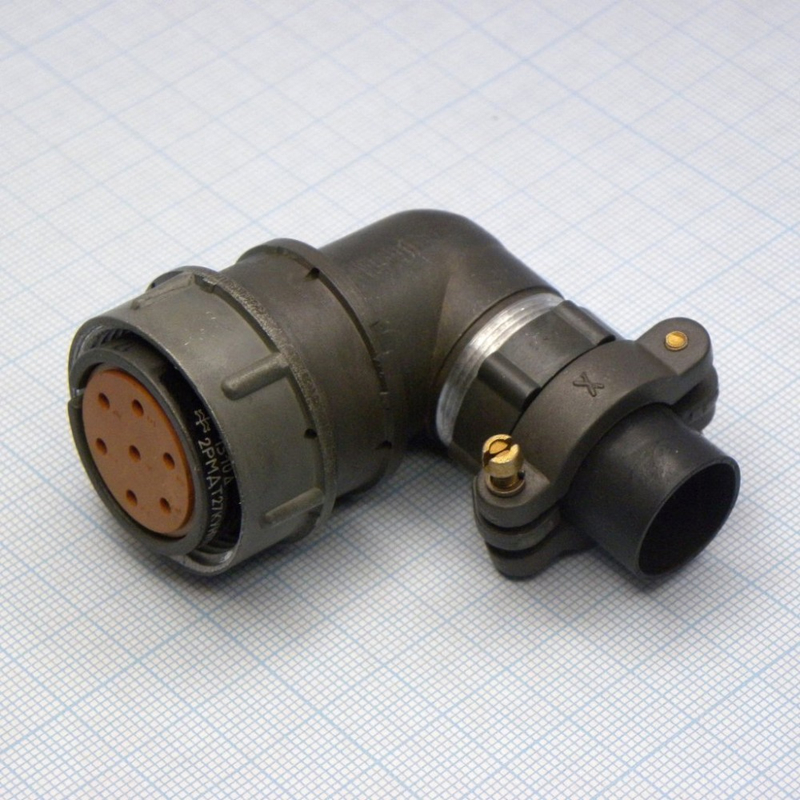

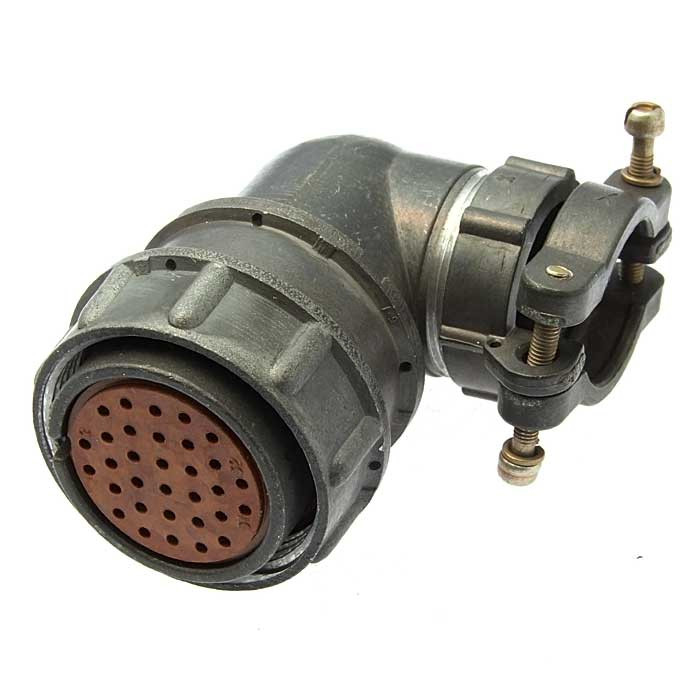

2РМД27КПН19ШВ1 «5»

Цена:

1700 ₽

Технические характеристики

2РМД27КПН19ШВ1 «5» — это низкочастотный цилиндрический электрический разъём ряда 2РМД, предназначен‑ный для соединения кабельных цепей в радиоэлектронной аппаратуре и промышленных системах. Обычно это кабельная розетка или штекер с 19 контактами, рассчитанная на работу в цепях постоянного и переменного тока с частотой до нескольких мегагерц.

2РМД — российский ряд цилиндрических низкочастотных, негерметичных разъёмов для общего применения.
27 — условный размер корпуса (диаметр корпуса в миллиметрах по ряду 2РМ).
К — кабельный корпус (разъём предназначен для установки на кабеле, а не на плате/панели).
П — розетка (часть разъёма с гнёздами‑контактами).
Н — негерметичный (не предъявляет жёстких требований к защите от влаги и пыли).
19 — число контактов в разъёме.
Ш — способ присоединения проводника к контакту: опрессовка (обжимка), а не пайка.
В1 — климатическое исполнение и теплостойкость: работает в широком диапазоне температур (примерно от −60 до +100…150 °C, в зависимости от конкретного ТУ).
«5» (или приёмка «5») — обозначение приёмки/технических условий (ГЕ0.364.126ТУ), указывает на конкретную редакцию исполнения и качества, используемую в военной и промышленной технике.

Максимальное рабочее напряжение — порядка 500…600 В (амплитудное), с испытательным напряжением изоляции в нормальных условиях около 1800 В.
Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
Устойчивость к механическим нагрузкам:
- вибрация до нескольких тысяч герц с ускорением порядка 490–500 м/с²;
- многократные удары с ускорением до 1000 м/с²;
- одиночные удары с ускорением до 5000 м/с².
Минимальный срок сохраняемости и наработка — десятки тысяч часов и не менее 500 циклов сочленения‑расчленения.

Такой разъём используется в радиоэлектронных комплексах, наземной и бортовой аппаратуре, измерительных приборах и промышленных установках, где важна надёжность соединения в условиях температурных перепадов, вибрации и механических ударов, но герметичность корпуса не является критичным требованием.

Описание

Назначение

2РМД27КПН19ШВ1 «5» — низкочастотный цилиндрический электрический разъём ряда 2РМД. Он предназначен для соединения кабельных цепей в радиоэлектронной аппаратуре и промышленных системах. По приведённым данным, это кабельная розетка или штекер с 19 контактами, рассчитанная на работу в цепях постоянного и переменного тока с частотой до нескольких мегагерц.

Разъём относится к российскому ряду цилиндрических низкочастотных негерметичных разъёмов общего применения. Его применение оправдано там, где требуется надёжное электрическое соединение при температурных перепадах, вибрации и механических ударах, но герметичность корпуса не является критичным требованием.

Расшифровка обозначения и конструктивные особенности

Маркировка содержит сведения о конструкции и исполнении:

2РМД — серия цилиндрических низкочастотных негерметичных разъёмов общего применения.
27 — условный размер корпуса; диаметр корпуса в миллиметрах по ряду 2РМ.
К — кабельный корпус: разъём предназначен для установки на кабеле, а не на плате или панели.
П — розетка, то есть часть разъёма с гнёздами-контактами.
Н — негерметичное исполнение без жёстких требований к защите от влаги и пыли.
19 — число контактов в разъёме.
Ш — способ присоединения проводника к контакту: опрессовка (обжимка), а не пайка.
В1 — климатическое исполнение и теплостойкость; рабочий диапазон температур составляет примерно от минус 60 до плюс 100…150 градусов Цельсия в зависимости от конкретных технических условий.
«5» — обозначение приёмки или технических условий (ГЕ0.364.126ТУ), указывающее на конкретную редакцию исполнения и качества, применяемую в военной и промышленной технике.

Подтверждённые технические характеристики

Согласно имеющимся данным, максимальное рабочее напряжение составляет порядка 500…600 В амплитудного значения. Испытательное напряжение изоляции в нормальных условиях — около 1800 В. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Разъём рассчитан на механические нагрузки. К ним относятся:

вибрация до нескольких тысяч герц с ускорением порядка 490–500 метров на секунду в квадрате;
многократные удары с ускорением до 1000 метров на секунду в квадрате;
одиночные удары с ускорением до 5000 метров на секунду в квадрате.

Минимальный срок сохраняемости и наработка измеряются десятками тысяч часов. Ресурс сочленения-расчленения — не менее 500 циклов.

Применение

2РМД27КПН19ШВ1 «5» применяется в радиоэлектронных комплексах, наземной и бортовой аппаратуре, измерительных приборах и промышленных установках. Он подходит для условий, где важна надёжность соединения при температурных перепадах, вибрации и механических ударах, а герметичность корпуса не является критичным требованием.

В карточке товара указаны артикул 1733 и категория 2РМД27. Характеристика VirtueMart: приёмка «5». Производитель в предоставленных данных не указан. Краткое описание из каталога также не указано.
