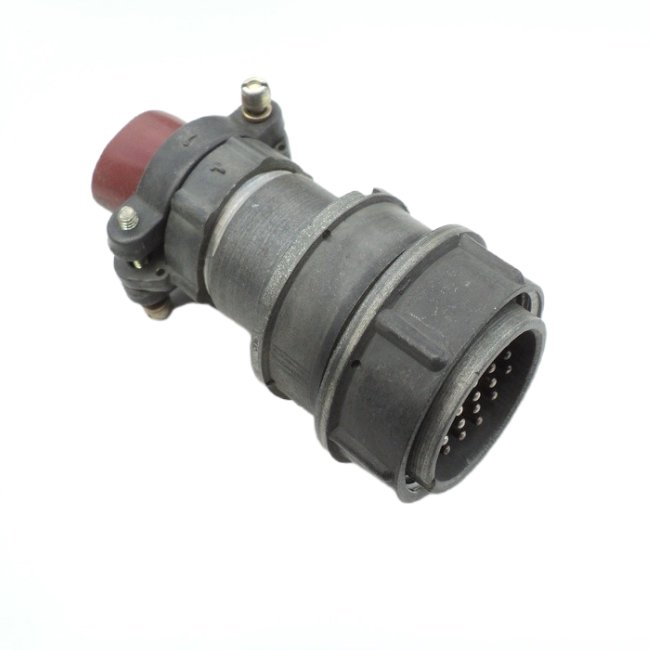

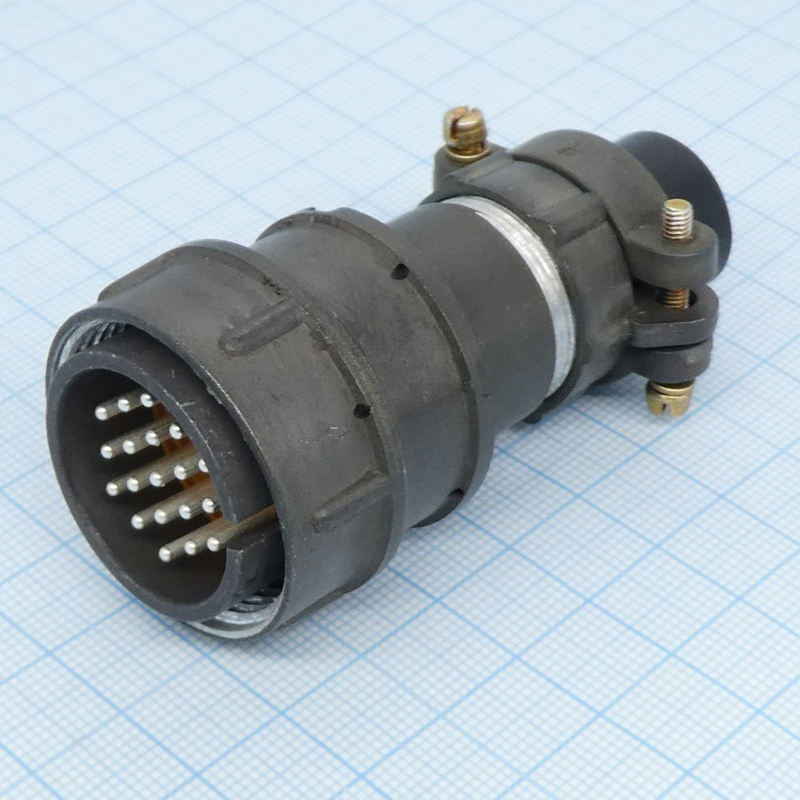

2РМД27КПН19Ш5В1В: герметичный разъём для ответственных соединений

Разъём 2РМД27КПН19Ш5В1В предназначен для создания надёжных разъёмных электрических соединений в аппаратуре, работающей в условиях вибраций, механических нагрузок, перепадов температуры и воздействия внешней среды. Изделия серии 2РМД традиционно применяются в промышленной автоматике, измерительных комплексах, транспортном оборудовании, системах связи и специальной технике.

Ключевое назначение разъёма — обеспечить компактное, механически прочное и стабильное соединение многожильных кабелей с оборудованием. Конструкция с резьбовым сочленением снижает риск случайного расстыковывания, а контактная группа рассчитана на многократное соединение и отключение без потери функциональности при соблюдении правил монтажа и эксплуатации.

Расшифровка обозначения

Маркировка 2РМД27КПН19Ш5В1В содержит основные признаки исполнения разъёма:

Точная трактовка отдельных буквенных индексов должна подтверждаться по нормативной документации на конкретную модификацию, поскольку параметры могут зависеть от исполнения, материала корпуса, типа контактов и требований к герметичности.

Особенности конструкции

Разъём 2РМД27КПН19Ш5В1В относится к категории цилиндрических соединителей, где особое внимание уделяется прочности корпуса, стабильности контактов и защите внутренней части от внешних воздействий.

Основные конструктивные особенности:

• Многоконтактная контактная вставка для передачи нескольких электрических цепей через один разъём.

• Цилиндрический металлический корпус, устойчивый к механическим повреждениям и эксплуатационным нагрузкам.

• Резьбовое соединение частей разъёма, обеспечивающее плотную фиксацию при стыковке.

• Ключевое позиционирование, предотвращающее неправильное соединение ответных частей.

• Возможность применения в кабельных жгутах и стационарной аппаратуре.

• Контакты, рассчитанные на надёжное электрическое соединение при вибрациях и циклических нагрузках.

• Конструктивные решения для повышения устойчивости к пыли, влаге и другим неблагоприятным факторам среды — в пределах, предусмотренных конкретным исполнением.

Где применяется разъём 2РМД27КПН19Ш5В1В

Благодаря прочной конструкции и многоконтактной схеме разъём может использоваться в системах, где важно объединить сигнальные, управляющие и вспомогательные цепи в едином кабельном интерфейсе.

Типовые области применения включают:

• Промышленное оборудование и шкафы управления.

• Контрольно-измерительные приборы.

• Автоматизированные системы управления технологическими процессами.

• Электронные блоки транспортной техники.

• Системы телеметрии, связи и передачи сигналов.

• Испытательные стенды и лабораторная аппаратура.

• Кабельные сборки для оборудования с повышенными требованиями к надёжности соединений.

• Специальные технические комплексы, эксплуатируемые при вибрационных и климатических воздействиях.

На что обратить внимание при подборе

При замене или включении 2РМД27КПН19Ш5В1В в состав нового изделия недостаточно ориентироваться только на внешний вид корпуса. Для обеспечения совместимости необходимо сверить полный набор параметров.

В первую очередь проверяют:

• Тип соединяемой части: вилка, розетка, блочная или кабельная модификация.

• Габарит корпуса — в данном случае 27.

• Схему расположения контактов — 19.

• Пол, вид и размер контактов.

• Ключевое положение Ш5.

• Тип фиксации и исполнение кабельного ввода.

• Электрические характеристики цепей: рабочее напряжение, токовая нагрузка, сопротивление контактов и изоляции.

• Требования по герметичности, вибростойкости и климатическому исполнению.

• Совместимость с ответной частью разъёма по маркировке и схеме контактов.

Особенно важно соблюдать распиновку при монтаже кабельной сборки. Ошибка в подключении контактов может привести к некорректной работе оборудования, повреждению электронных модулей или нарушению логики системы управления.

Монтаж и эксплуатация

Для стабильной работы соединителя рекомендуется выполнять монтаж с соблюдением требований конструкторской документации. Контакты должны быть правильно обжаты, припаяны или установлены иным предусмотренным способом. Кабель необходимо надёжно закрепить, исключив передачу растягивающих усилий непосредственно на контактную группу.

Перед вводом оборудования в эксплуатацию следует проверить:

• Целостность корпуса и резьбовых элементов.

• Отсутствие загрязнений на контактах и изоляторах.

• Правильность ключевого положения при соединении.

• Полноту затяжки резьбового соединения.

• Соответствие распиновки электрической схеме.

• Состояние уплотняющих элементов, если они предусмотрены конструкцией.

Разъём 2РМД27КПН19Ш5В1В представляет собой функциональное решение для многоконтактного подключения аппаратуры в условиях, где требуются механическая прочность, устойчивость соединения и предсказуемые электрические характеристики. Правильный подбор ответной части, схемы контактов и способа монтажа является главным условием его надёжной длительной эксплуатации.
