Назначение

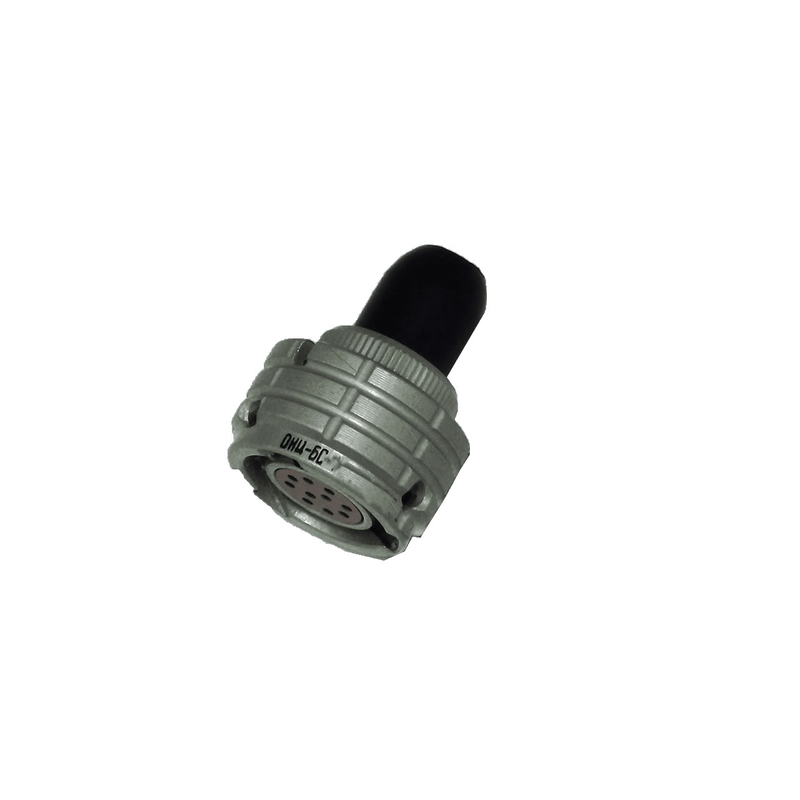

Разъём 2РМД27КПН19ГВ1В производства «Лтава» относится к серии малогабаритных цилиндрических разъёмов конструкторского семейства 2РМ / 2РМД. Он предназначен для низкочастотной коммутации в аппаратуре радиоэлектроники и автоматики. Это низкочастотный цилиндрический разъём с кабельной частью, имеющей патрубок под неэкранированный кабель. Его применяют для сборки и монтажа кабельных жгутов в промышленной и, в частности, военной и ответственной электронике.

Конструкция разъёма обеспечивает надёжные электрические соединения при эксплуатации в условиях вибраций, ударов и перепадов температуры за счёт жёсткого корпуса и качественных контактов. Изделие относится к категории 2РМД27, артикул — 1726. В характеристиках VirtueMart указана приёмка «5».

Расшифровка обозначения и конструктивные особенности

По обозначению 2РМД27КПН19ГВ1В можно расшифровать основные признаки:

• 2РМД — малогабаритный цилиндрический разъём с заделкой контактов;
• 27 — габарит, то есть диаметр корпуса порядка 27 мм;
• КПН — кабельная часть (патрубок) под неэкранированный кабель;
• 19 — количество контактов;
• ГВ1В — вариант исполнения: тип разъёма, вид приёма и, обычно, покрытие контактов.

Разъём имеет резьбовое или штифтовое соединение, герметичный или негерметичный вариант в зависимости от модификации. Предусмотрено фиксированное направление штыревых и гнёздовых контактов по шлицу-«ключу» для предотвращения неправильной коммутации.

Количество контактов — 19, что позволяет передавать несколько сигнальных и силовых линий в одном соединении. Класс разъёма — низкочастотный, то есть он рассчитан на работу с сигналами до нескольких сотен кГц, без специальных требований к волновому сопротивлению линии.

Корпус выполнен из металла: алюминиевого сплава, стали и других материалов. Часто применяется гальваническое покрытие для защиты от коррозии и обеспечения электромагнитной совместимости. Точный материал и вид покрытия в предоставленном описании не конкретизированы.

Условия эксплуатации и ресурс

Разъём предназначен для эксплуатации в широком диапазоне температур, обычно около от минус 55 до плюс 70 градусов Цельсия или выше. Он рассчитан на условия повышенной вибрации и механических нагрузок, что характерно для авиационной, наземной и судовой техники.

Типовой ресурс составляет не менее нескольких сотен стыковок-разъстыковок. Срок службы и сохраняемость компонентов у производителя «Лтава» обычно соответствуют требованиям ОСТ и военных стандартов. Указанная приёмка «5» относится к подтверждённым характеристикам товара в карточке.

Применение

Разъём 2РМД27КПН19ГВ1В применяется для сборки и монтажа кабельных жгутов, а также для подключения блоков и узлов в аппаратуре радиоэлектроники и автоматики. Его используют в промышленной и ответственной электронике, включая авиационную, наземную и судовую технику.

• коммутация сигнальных и силовых цепей в составе кабельных жгутов;
• монтаж блоков и узлов радиоэлектронной аппаратуры;
• применение в автоматике и промышленной электронике;
• использование в ответственной и военной электронике;
• эксплуатация при вибрациях, ударах и перепадах температуры.

Для правильного применения необходимо учитывать количество контактов, тип кабельной части под неэкранированный кабель, вариант исполнения и наличие ключа, предотвращающего неправильное сочленение. Совместимость с конкретными ответными частями и кабелями определяется по конструкторской документации и маркировке.

Подтверждённые сведения

В карточке товара указаны: название 2РМД27КПН19ГВ1В Лтава «5», артикул 1726, категория 2РМД27, производитель Лтава, приёмка «5». Краткое описание из каталога не указано.

Сведения о комплектации, стране производства, гарантии, сертификатах и точных стандартах в предоставленных данных отсутствуют. Технические параметры, не подтверждённые описанием, следует уточнять по документации производителя.
