Назначение и общее описание

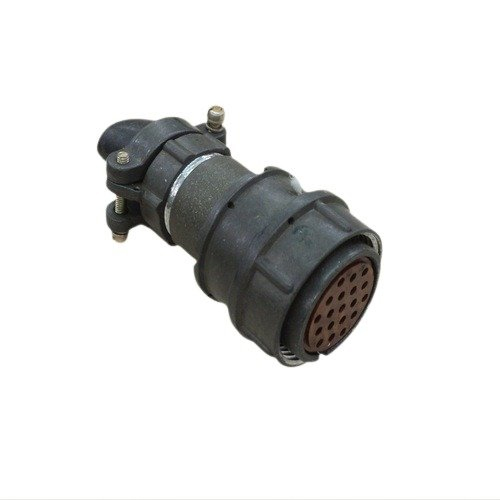

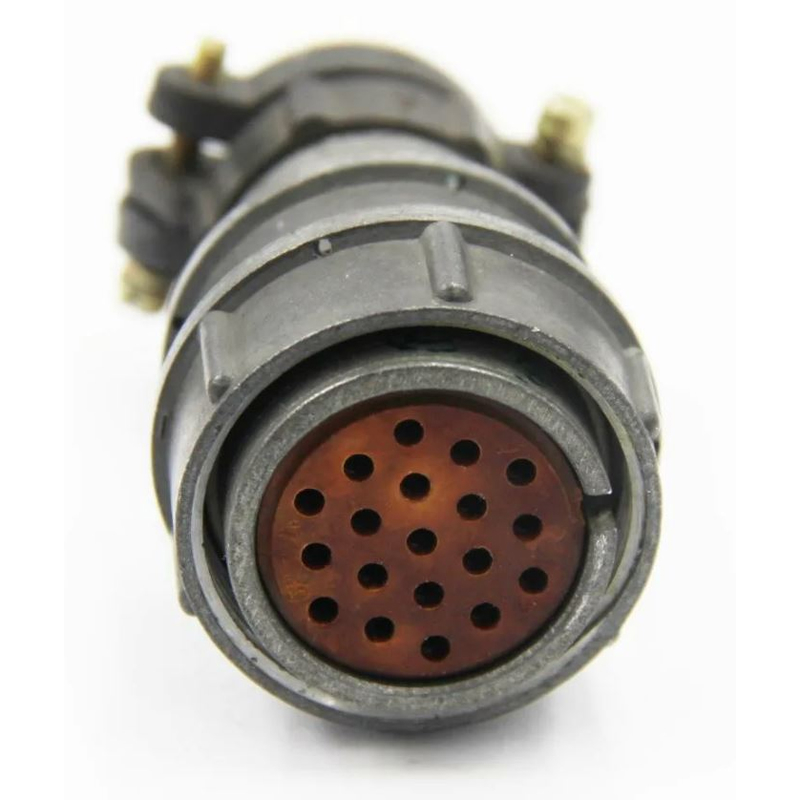

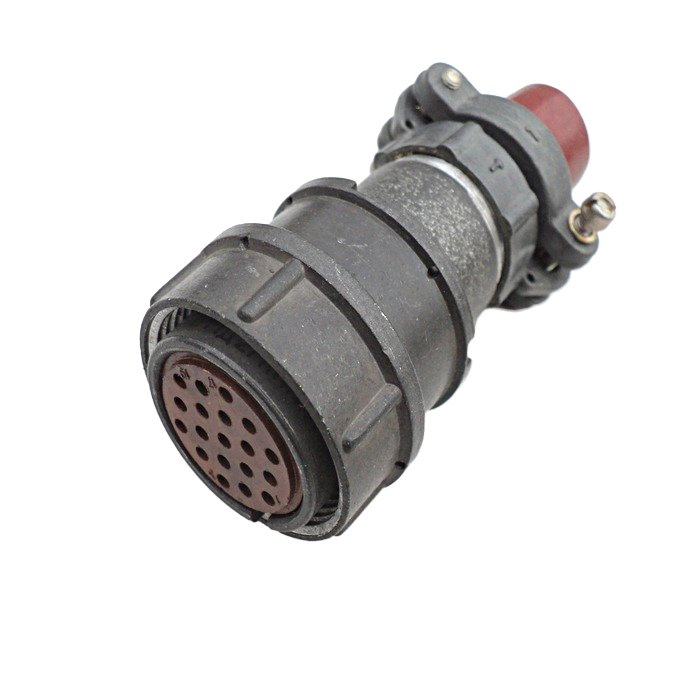

2РМД27КПН19ГВ1В «5» — цилиндрический низкочастотный негерметичный разъём, который представляет собой кабельную розетку из серии 2РМД/2РМДТ. Артикул изделия — 1727, категория — 2РМД27. В имеющемся описании указано, что обозначение 2РМД27КПН19ГВ1В, вероятно, является вариантом обозначения 2РМДТ27КПН19Г5В1В. Разъём предназначен для соединения приборных и кабельных частей во внутренних цепях.

Конструктивно изделие относится к низкочастотным соединителям цилиндрического типа. Оно имеет 19 контактов диаметром 1,5 мм. Контакты рассчитаны на пайку или обжимку. Посадочный диаметр корпуса составляет 27 мм. Покрытие контактов — золото или серебро.

Подтверждённые технические особенности

Электрические параметры

• Рабочее напряжение — до 560 В переменного или постоянного тока.
• Максимальная токовая нагрузка — до 7 А на контакт.
• Максимальная токовая нагрузка на соединитель в целом — до 110 А.
• Сопротивление контактов — не более 0,0025 Ом.
• Ёмкость между контактами — 6 пФ.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Максимальная частота — до 3 МГц.

Механические и климатические параметры

• Синусоидальная вибрация — диапазон 1–5000 Гц с ускорением до 490 м/с².
• Механические удары — до 5000 м/с² одиночные и до 1000 м/с² многократные.
• Температурный диапазон — от минус 60 °C до плюс 180 °C, включая смену температур с перегревом контактов.
• Климатическое исполнение — УХЛ.
• Работа при пониженном давлении — до 133,32 × 10⁻¹² Па.
• Наработка — не менее 1000 часов.
• Срок службы — 15 лет.

Применение

Разъём используется во внутренних цепях для соединения приборных и кабельных частей в авиации, технике и оборудовании, где требуется надёжность при вибрациях и экстремальных температурах. Он подходит для условий, связанных с синусоидальной вибрацией, механическими ударами, широким диапазоном температур и пониженным давлением. Климатическое исполнение УХЛ и температурный диапазон от минус 60 °C до плюс 180 °C определяют область применения как оборудование, работающее в сложных условиях.

Приёмка и идентификация

В характеристиках VirtueMart для товара указана приёмка: «5». Это подтверждает, что изделие относится к категории с приёмкой «5». Артикул товара — 1727, категория — 2РМД27. Производитель в предоставленных данных не указан. Название товара — 2РМД27КПН19ГВ1В «5» — следует использовать без изменений при оформлении карточки.

Разъём 2РМД27КПН19ГВ1В «5» сочетает цилиндрическую конструкцию, 19 контактных элементов, низкочастотное исполнение и негерметичное исполнение. Его параметры ориентированы на применение в ответственных внутренних цепях, где важны устойчивость к вибрации, ударам и температурным перепадам. При монтаже следует учитывать посадочный диаметр корпуса 27 мм и тип контактов, рассчитанных на пайку или обжимку.
