Назначение

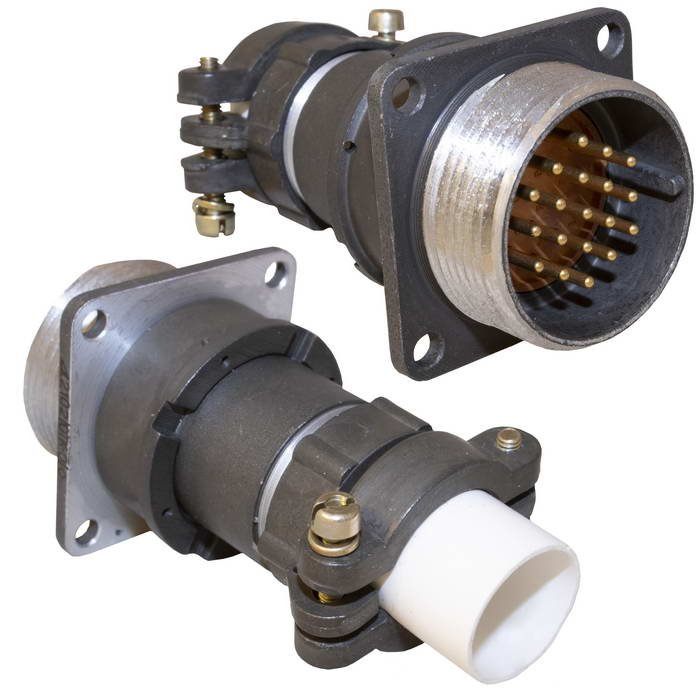

Разъём 2РМД27КПН19ГВ1 (Элекон «5») относится к серии низкочастотных цилиндрических соединителей типа 2РМД. Он предназначен для соединения электрических цепей в радиоэлектронной аппаратуре общего назначения. Основное назначение — коммутация кабелей в стационарных и мобильных устройствах связи, измерительной и промышленной технике. Изделие относится к всеклиматическому исполнению, что подразумевает эксплуатацию в широком диапазоне температур, при повышенных вибрационных и ударных нагрузках.

Конструкция и маркировка

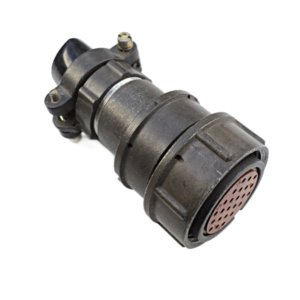

Соединитель выполнен в виде розетки (гнездовой части) с кабельным корпусом. В маркировке отражены основные конструктивные признаки:

• 2РМД — тип соединителя: цилиндрический низкочастотный.
• 27 — условный размер корпуса.
• К — кабельный корпус, устанавливается на кабель.
• П — прямой патрубок.
• Н — гайка патрубка для неэкранированного кабеля.
• 19 — количество контактов.
• Г — розетка (гнездовая часть).
• В — серебряное покрытие контактов.
• 1 — теплостойкость до 100 °С.

Приемка: «5». В справочных материалах серии обозначение «5» описывается как сочетание контактов (стандартный вариант диаметра контактов, обычно 1,5 мм); в характеристиках данного товара указана приемка «5». Разъём имеет резьбовое соединение, что обеспечивает надёжную фиксацию сочленённых частей. Конструкция удобна для крепления на кабеле и ввода в металлический корпус аппаратуры.

Технические характеристики

Максимальное рабочее напряжение — порядка до нескольких сотен вольт переменного тока; в справочниках по разъёмам серии 2РМД обычно указывают значения до 500–560 В. Максимальный ток на один контакт — до 7 А при соответствующей суммарной нагрузке по всем 19 контактам. Рабочий диапазон температур окружающей среды — примерно от −60 °C до +100 °C. Испытания по смене температур могут доходить до +150 °C. Соединитель выдерживает значительные вибрации и ударные нагрузки. Число допустимых сочленений и разъединений — порядка нескольких сотен циклов.

Применение и совместимость

Разъём выпускается в виде розетки (гнезда) и имеет сменные вилки-пары, например серии 2РМД27Б… и 2РМДТ27… с аналогичными цифрами «19» и «5». Это позволяет собирать разъёмные линии сигнала или питания. Серебряное покрытие контактов обеспечивает хорошую стабильность переходного сопротивления и низкое контактное сопротивление. Изделие применяется в радиоэлектронной аппаратуре, устройствах связи, измерительной и промышленной технике. Благодаря всеклиматическому исполнению и стойкости к механическим нагрузкам разъём подходит для эксплуатации в сложных условиях.

Условия эксплуатации

Разъём предназначен для работы при температурах от −60 °C до +100 °C, выдерживает вибрации и удары. Всеклиматическое исполнение позволяет использовать его в различных климатических зонах. При монтаже следует учитывать, что корпус кабельный, патрубок прямой, а гайка патрубка рассчитана на неэкранированный кабель. Для подключения ответной части необходимо подобрать вилку из совместимых серий с таким же числом контактов и обозначением «19» и «5».
