Назначение и общее описание

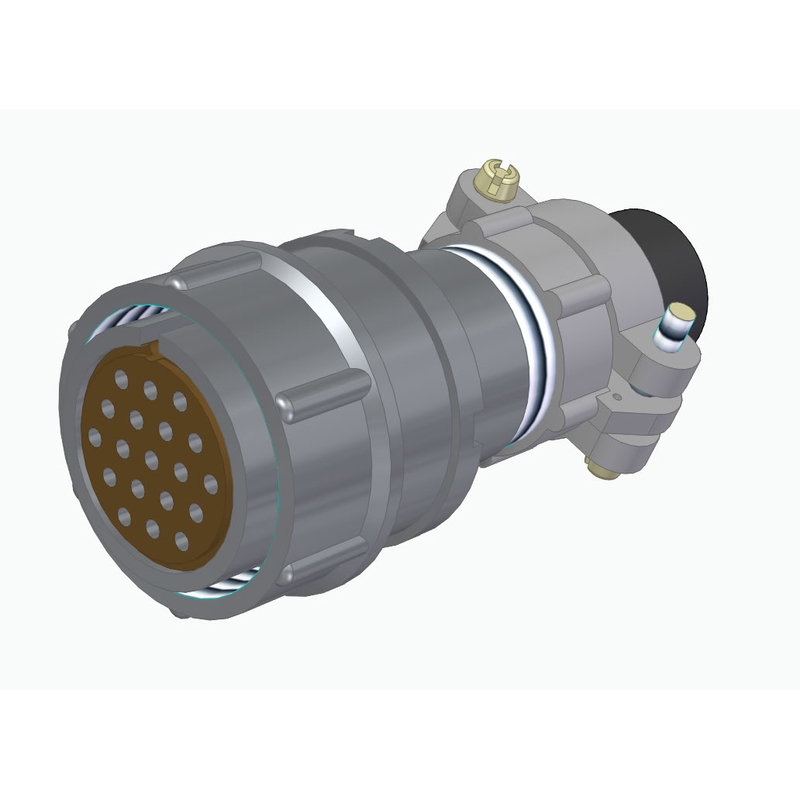

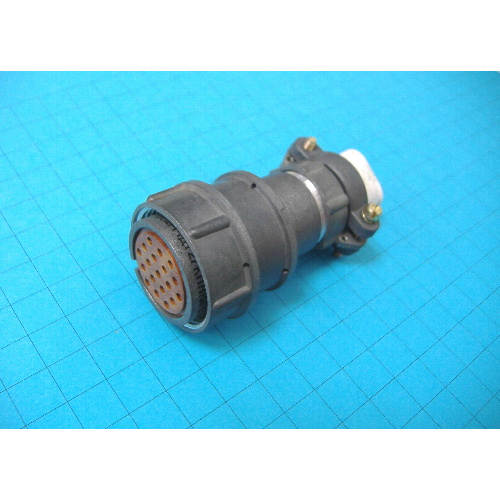

2РМД27КПН19ГП1 «5» — цилиндрический низкочастотный негерметичный соединитель объемного монтажа с резьбовой фиксацией в сочлененном положении. Он выполнен в виде кабельной розетки с прямым патрубком и гайкой для неэкранированного кабеля. Основное назначение изделия — соединение и разъединение электрических цепей в составе кабельных сборок и электротехнических устройств.

Артикул товара — 1729. Категория — 2РМД27. Производитель в предоставленных данных не указан.

Расшифровка условного обозначения

Обозначение 2РМД27КПН19ГП1 построено по принятой для данной серии схеме. В предоставленном описании приведена следующая расшифровка:

• 2РМД — тип соединителя.
• 27 — условный размер корпуса.
• К — кабельный корпус.
• П — прямой патрубок.
• Н — гайка.
• 19 — число контактов.
• ГП — вариант покрытия контактов; конкретный материал покрытия в исходных данных не подтверждён.
• 1 — исполнение.

Технические характеристики

• Число контактов — 19.
• Максимальный ток на контакт — до 7 А.
• Общий ток — до 110 А.
• Рабочее напряжение — 560 В.
• Рабочая частота — до 3 МГц.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность — 1850 В.
• Сопротивление контактов — не более 0,0025 Ом.
• Климатическое исполнение — УХЛ2.1.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.

Надежность и условия эксплуатации

Соединитель рассчитан на работу в жестких условиях. По данным описания он выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 м/с², а также механические удары с ускорением до 5000 м/с². Наработка составляет не менее 5000 часов. Ресурс сочленений-расчленений — до 500 циклов. Изделие сохраняет работоспособность при пониженном давлении до 10 в минус двенадцатой степени миллиметра ртутного столба.

Климатическое исполнение УХЛ2.1 и температурный диапазон от минус 60 до плюс 100 градусов Цельсия позволяют применять соединитель в составе оборудования, работающего в условиях умеренного и холодного климата, в том числе при воздействии вибрации и ударных нагрузок.

Применение

Благодаря цилиндрическому корпусу, резьбовой фиксации и кабельному исполнению 2РМД27КПН19ГП1 «5» применяется для коммутации электрических цепей в кабельных сборках, приборах и промышленном оборудовании. Неэкранированный кабель, прямой патрубок и гайка упрощают монтаж и обеспечивают механическое закрепление кабеля в разъеме. Негерметичное исполнение предполагает использование в условиях, где не требуется полная герметизация соединения.

Соединитель предназначен для объемного монтажа, то есть для пайки или иного объемного присоединения проводников к контактам. Он может использоваться в низкочастотных электрических цепях с параметрами, не превышающими указанные значения по току, напряжению и частоте.

Приемка и комплектность

В карточке товара указана приемка «5». Сведения о комплектации, стране производства, сертификатах и гарантии в предоставленных данных отсутствуют. Производитель не указан.
