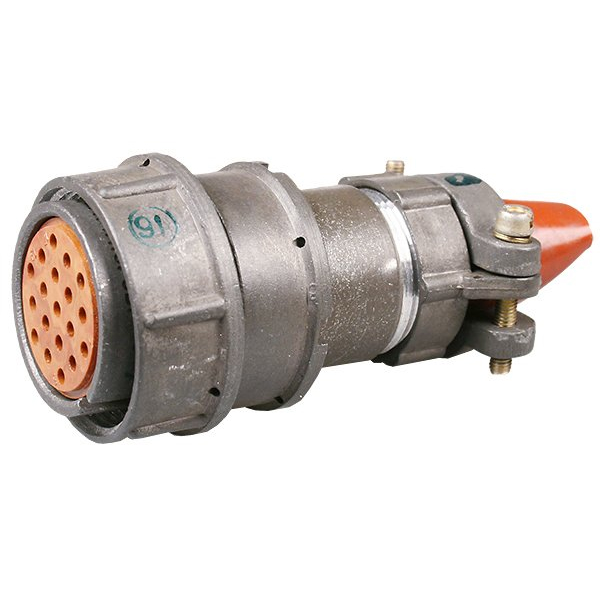

2РМД27КПН19Г5В1Л

2РМД27КПН19Г5В1Л — это цилиндрический низкочастотный негерметичный электрический соединитель, предназначенный для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В.

Основное назначение

Он используется для соединения и разъединения электрических цепей в электро- и радиооборудовании, контрольно-измерительных приборах. Соединитель состоит из вилки и розетки, которые бывают блочными (приборными) или кабельными, с монтажом на экранированные или неэкранированные кабели.

Конструкция и маркировка

Модель имеет кабельный корпус (К), прямой патрубок (П), 19 рабочих контактов, покрытие контактов серебром (Г5), гайку для неэкранированного кабеля (В1) и исполнение Л. Условный размер корпуса — 27 мм, диаметр контактов — 1 мм. Климатическое исполнение — УХЛ для внутреннего монтажа.

Технические характеристики

Соединитель рассчитан на ток до 7 А на контакт (общий до 110 А для 19 контактов), сопротивление контактов не более 0,0025 Ом, сопротивление изоляции — не менее 5000 МОм. Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 490 м/с², фиксация соединения — резьбовая.

Применение

Широко применяется в промышленной технике, включая приборы с объемным монтажом, благодаря надежности и устойчивости к вибрациям.
