Назначение

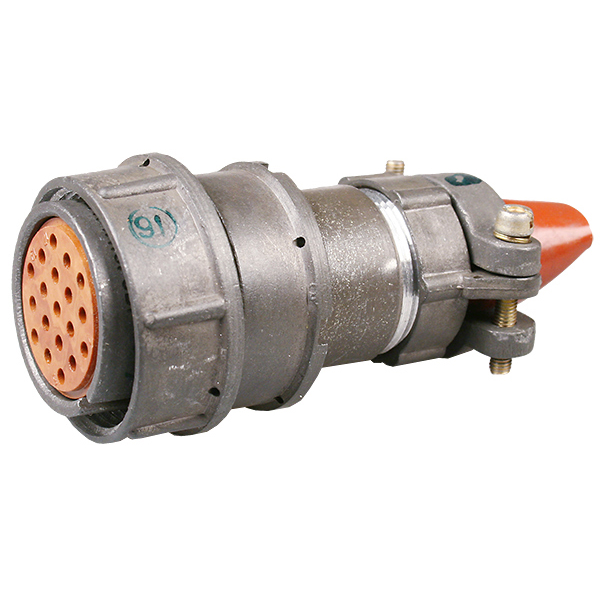

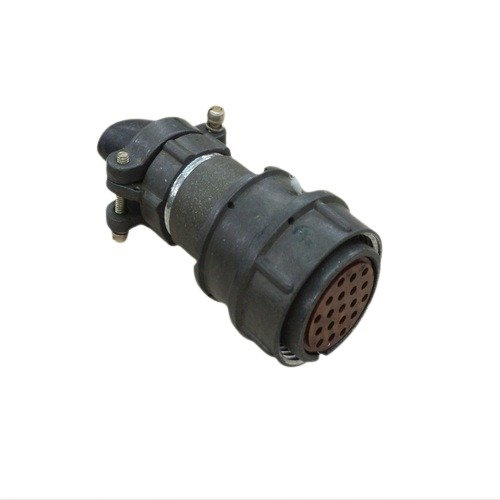

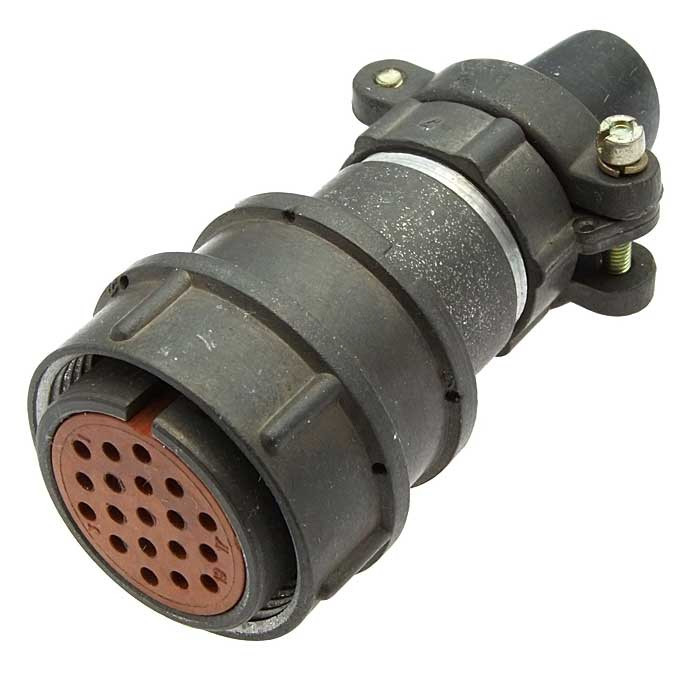

Разъем 2РМД27КПН19Г5В1Л относится к серии 2РМД и представляет собой кабельную розетку. Он предназначен для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется как низкочастотный цилиндрический негерметичный соединитель и рассчитано на эксплуатацию в составе электротехнических и радиотехнических устройств.

Артикул товара — 1721. Категория — 2РМД27. Производитель в предоставленных данных не указан. Заполненные характеристики VirtueMart для данной позиции отсутствуют, поэтому описание сформировано на основе имеющегося текстового описания товара.

Подтверждённые особенности

В предоставленном описании указаны следующие технические особенности разъема 2РМД27КПН19Г5В1Л:

• Тип разъема: низкочастотный цилиндрический негерметичный соединитель.
• Корпус: кабельный, с прямым патрубком, для неэкранированного кабеля.
• Количество контактов: 19.
• Тип контактов: розетка.
• Покрытие контактов: серебро.
• Диаметр посадочного отверстия: 27 мм.
• Диаметр контактов: 1 мм.
• Максимальное рабочее напряжение: до 560 В; в отдельных источниках указано до 700 В.
• Максимальная токовая нагрузка на одиночный контакт: не более 7 А.
• Общая максимальная токовая нагрузка: до 110 А.
• Сопротивление изоляции: не менее 1000 МОм; в отдельных источниках указано не менее 5000 МОм.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка: не менее 5000 часов; в отдельных источниках указано не менее 1000 часов.
• Срок сохраняемости: до 25 лет; в отдельных источниках указано 15 лет.

Условное обозначение

Маркировка 2РМД27КПН19Г5В1Л расшифровывается следующим образом:

• 2РМД — тип соединителя.
• 27 — условный размер корпуса.
• К — кабельный корпус.
• П — прямой патрубок.
• Н — гайка для неэкранированного кабеля.
• 19 — количество контактов.
• Г — розетка.
• 5 — обозначение сочетания контактов.
• В — серебряное покрытие контактов.
• 1 — теплостойкость до 100 градусов Цельсия.
• Л — левая розетка; в описании отмечено, что обозначение относится к проходным вилкам.

Применение

Разъемы серии 2РМД широко используются в различных электро-, радио- и контрольно-измерительных приборах. Они подходят для внутреннего монтажа в климатическом исполнении УХЛ. Модель 2РМД27КПН19Г5В1Л может применяться там, где требуется кабельное подключение через розетку с 19 контактами, серебряным покрытием и рабочим напряжением до 560 В.

Благодаря диапазону рабочих температур от минус 60 до плюс 100 градусов Цельсия разъем может использоваться в составе оборудования, эксплуатируемого в широком спектре климатических условий. Негерметичное исполнение и кабельный корпус с прямым патрубком для неэкранированного кабеля определяют область применения как внутренний монтаж и соединение кабельных линий в приборах и устройствах.

Дополнительные сведения

Сведения о комплектации, стране производства, сертификатах, стандартах и гарантии в предоставленных данных отсутствуют. Указанные значения сопротивления изоляции, минимальной наработки, срока сохраняемости и максимального напряжения приведены в соответствии с имеющимся описанием; в некоторых источниках они могут отличаться. Для точного подбора и эксплуатации рекомендуется сверяться с актуальной технической документацией производителя.
