Назначение

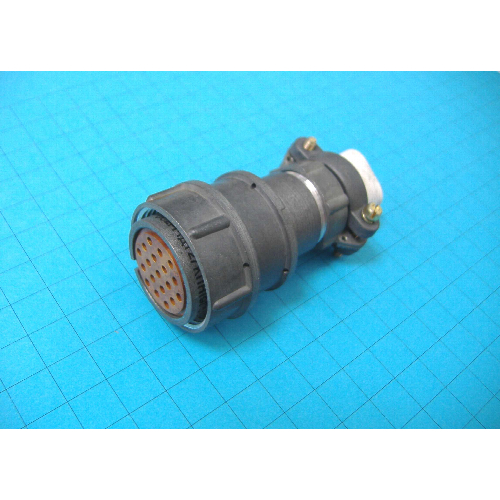

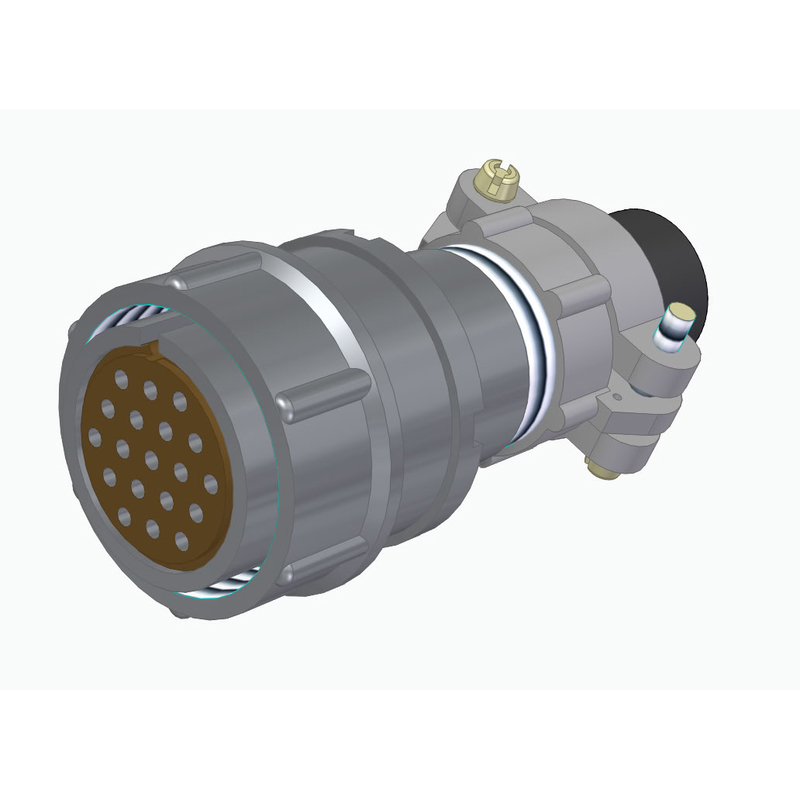

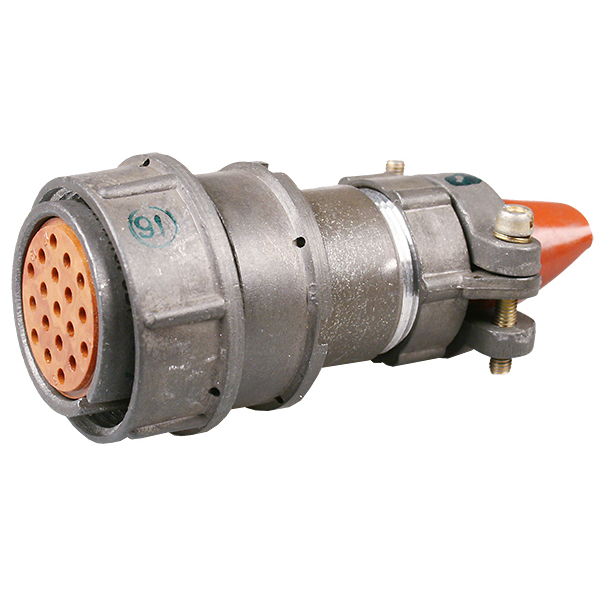

2РМД27КПН19Г5В1 — цилиндрический низкочастотный разъём, предназначенный для соединения электрических цепей в аппаратуре. Изделие относится к категории 2РМД27, имеет артикул 1719. Производитель не указан. Согласно имеющемуся описанию, разъём состоит из вилки и розетки, имеет резьбовое сочленение и не является герметичным. Монтаж выполняется обжимкой. Контакты покрыты серебром.

Маркировка КПЭ также присутствует в описании изделия. Разъём предназначен для работы в составе электрических соединений, где требуется передача сигналов и питания по цепям низкой частоты. Конкретная область применения определяется допустимым напряжением, током, температурным диапазоном и типом монтажа.

Подтверждённые особенности

Ниже перечислены характеристики, указанные для 2РМД27КПН19Г5В1.

• Тип соединителя: цилиндрический низкочастотный.
• Состав: вилка и розетка.
• Сочленение: резьбовое.
• Герметичность: соединитель негерметичный.
• Монтаж: обжимкой.
• Покрытие контактов: серебро.
• Количество контактов: 19.
• Диаметр контактов: 1,5 мм.
• Рабочее напряжение: до 560 В.
• Ток на одиночный контакт: 7 А.
• Общий ток на разъём: 110 А.
• Сопротивление контактов: 2,5 мОм.
• Диаметр посадочного отверстия: 27 мм.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка: 5000 часов.
• Срок сохраняемости: 25 лет.

Электрические параметры

Разъём рассчитан на рабочее напряжение до 560 В. Ток на одиночный контакт составляет 7 А, общий ток на разъём — 110 А. Сопротивление контактов указано на уровне 2,5 мОм. Контакты имеют серебряное покрытие, что отражено в структуре обозначения буквой В.

Количество контактов — 19, их диаметр — 1,5 мм. Сочетание контактов обозначено цифрой 5 в составе условного обозначения.

Механические и эксплуатационные параметры

Диаметр посадочного отверстия составляет 27 мм. Корпус имеет условный размер 27. Вид корпуса — кабельный, что обозначено буквой К. Патрубок — прямой, обозначен буквой П. Гайка патрубка предназначена для неэкранированного кабеля, что соответствует букве Н.

Соединитель негерметичный. Монтаж производится обжимкой. Рабочая температура — от минус 60 до плюс 100 градусов Цельсия. Теплостойкость обозначена цифрой 1 и соответствует 100 градусам Цельсия. Минимальная наработка — 5000 часов, срок сохраняемости — 25 лет.

Структура условного обозначения

Обозначение 2РМД27КПН19Г5В1 расшифровывается следующим образом.

1. 2РМД — тип соединителя.
2. 27 — условный размер корпуса.
3. К — вид корпуса, кабельный.
4. П — вид патрубка, прямой.
5. Н — вид гайки патрубка, для неэкранированного кабеля.
6. 19 — количество контактов.
7. Г — часть соединителя, розетка.
8. 5 — обозначение сочетания контактов, диаметр 1,5 мм.
9. В — покрытие контактов, серебро.
10. 1 — теплостойкость, 100 градусов Цельсия.

Применение

Разъём 2РМД27КПН19Г5В1 применяется для соединения электрических цепей в аппаратуре. Он может использоваться в составе устройств, где требуется цилиндрический низкочастотный соединитель с резьбовым сочленением, обжимным монтажом и серебряным покрытием контактов. Допустимые условия эксплуатации определяются рабочим напряжением до 560 В, током на одиночный контакт 7 А, общим током 110 А и температурным диапазоном от минус 60 до плюс 100 градусов Цельсия.

Изделие поставляется в виде вилки и розетки. Благодаря 19 контактам диаметром 1,5 мм и посадочному отверстию диаметром 27 мм разъём подходит для монтажа в аппаратуре, соответствующей указанным присоединительным и электрическим параметрам. Сведения о сертификатах, стандартах, гарантии, стране производства и комплектации не указаны.
