Назначение

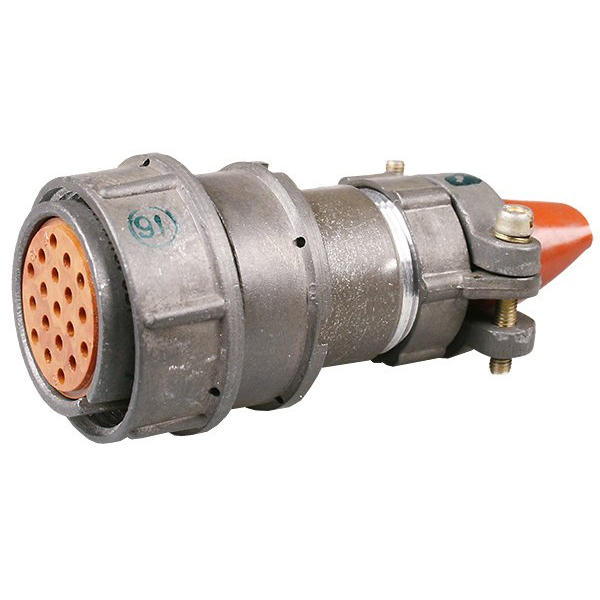

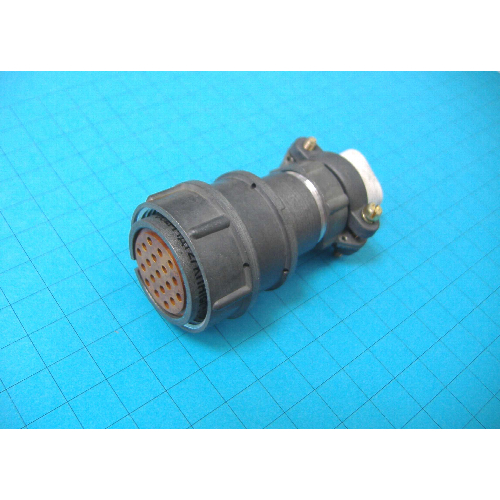

2РМД27КПН19Г5В1 — низкочастотный цилиндрический негерметичный соединитель, предназначенный для соединения электрических цепей. Он применяется в радиоэлектронной аппаратуре общего назначения. По конструкции серия включает вилку и розетку кабельного или блочного типа; в данном обозначении буква Г указывает на розетку. Соединитель обеспечивает механическое и электрическое соединение цепей при помощи резьбового соединения корпусов.

Расшифровка обозначения

• 2РМД — тип соединителя.
• 27 — условный размер корпуса.
• К — кабельный вид корпуса.
• П — прямой тип патрубка.
• Н — гайка патрубка для неэкранированного кабеля.
• 19 — количество контактов.
• Г — розетка.
• 5 — все контакты диаметром 1,5 мм.
• В — серебряное покрытие контактов.
• 1 — теплостойкость +100 °C.

Подтверждённые технические характеристики

• Рабочее напряжение: до 560 В.
• Ток на одиночный контакт: 7 А.
• Суммарный ток на соединитель: 110 А.
• Диаметр контактов: 1,5 мм.
• Сопротивление контактов: 2,5 мОм.
• Электрическая прочность изоляции: 1850 В.
• Сопротивление изоляции: не менее 5000 МОм.
• Число сочленений-расчленений: 500.
• Диапазон частот вибрации: от 1 Гц до 5000 Гц.
• Диапазон рабочей температуры: от -60 °C до +100 °C.
• Минимальная наработка: 5000 ч.
• Срок сохраняемости: 15 лет.

Конструктивные особенности и материалы

Соединение выполняется резьбовым способом. Корпуса имеют одношпонковую поляризацию, что помогает исключить неправильное сочленение. Контакты покрыты золотом или серебром; для данного обозначения В соответствует серебряному покрытию. Монтаж осуществляется методом обжимки. Корпусные детали изготовлены из алюминиевого сплава АЛ-11, а изолятор для контактов — из пресс-материала АГ-4.

Применение

Благодаря совокупности характеристик соединитель подходит для использования в радиоэлектронной аппаратуре общего назначения, где требуется соединение электрических цепей при рабочем напряжении до 560 В и температуре от -60 °C до +100 °C. Он может применяться в составе кабельных сборок и блочных соединений, рассчитанных на ток до 7 А на контакт и суммарный ток до 110 А. Резьбовое соединение и одношпонковая поляризация обеспечивают надёжную фиксацию и правильную ориентацию при сочленении.

Дополнительные сведения

Артикул товара — 1717. Категория — 2РМД27. Производитель в предоставленных данных не указан. В исходном описании также присутствует отметка «2012 г. Полтава»; она не раскрывает производителя однозначно. Сведения о комплектации, гарантии и стране производства в приведённых данных отсутствуют.
