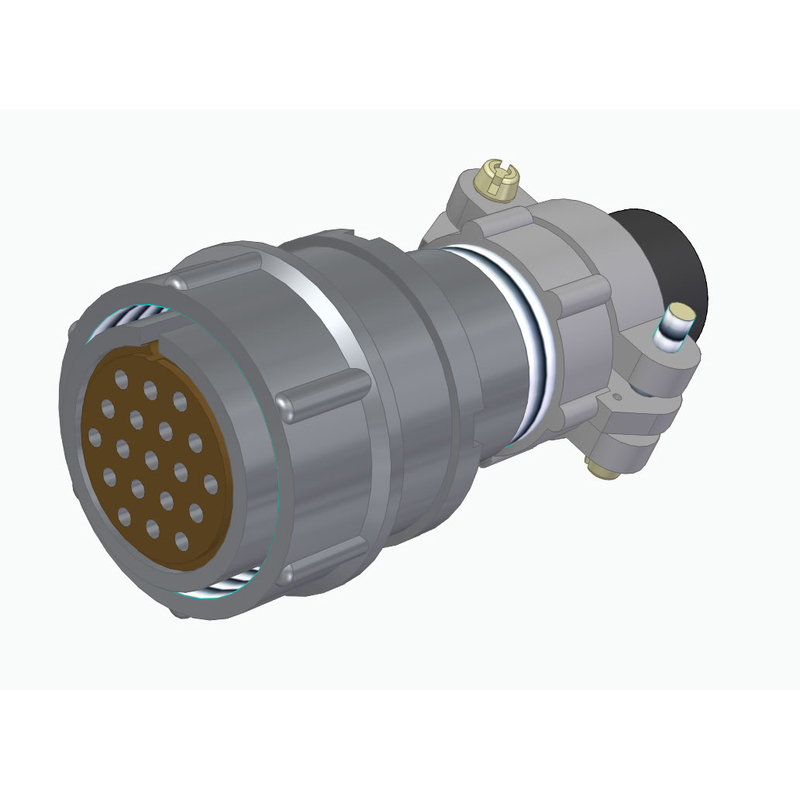

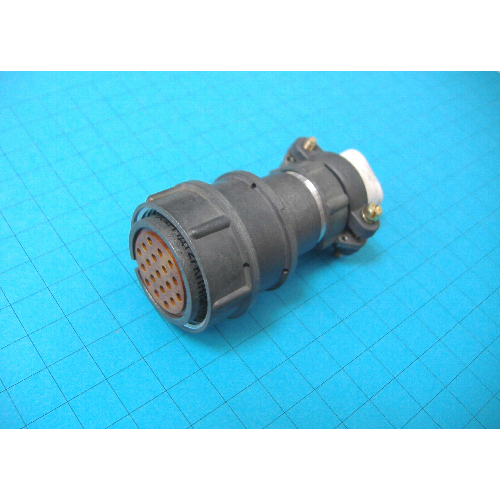

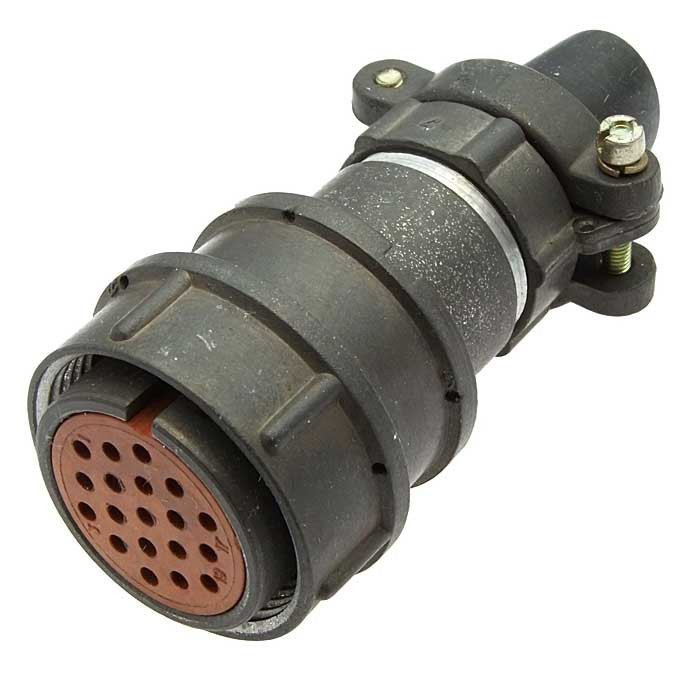

Разъём 2РМД27КПН19Г5В1В

Разъём 2РМД27КПН19Г5В1В представляет собой цилиндрический низкочастотный негерметичный соединитель кабельного исполнения, рассчитанный на надёжную коммутацию цепей постоянного и переменного тока. Модель применяется в составе промышленного, измерительного, транспортного, специального и радиоэлектронного оборудования, где важны механическая прочность соединения, устойчивость к внешним воздействиям и удобство монтажа на кабель.

Конструктивное исполнение

Маркировка 2РМД27КПН19Г5В1В отражает основные особенности изделия:

• 2РМД — серия цилиндрических низкочастотных негерметичных соединителей.

• 27 — условный размер корпуса.

• К — кабельное исполнение.

• П — прямой патрубок.

• Н — исполнение патрубковой гайки для неэкранированного кабеля.

• 19 — количество контактов.

• Г — розетка.

• 5 — сочетание контактов с диаметром контактных элементов 1,5 мм.

• В — серебряное покрытие контактов.

• 1В — исполнение с теплостойкостью до +100 °C и всеклиматическим климатическим исполнением.

Резьбовой способ сочленения обеспечивает прочную фиксацию пары разъёмов и снижает вероятность самопроизвольного разъединения при вибрации, ударах или переменных механических нагрузках. Для электрических соединений предусмотрены извлекаемые контакты, что упрощает монтаж, обслуживание и замену отдельных контактных элементов.

Основные характеристики

Указанные параметры делают 2РМД27КПН19Г5В1В подходящим для многоканального подключения силовых, сигнальных и управляющих цепей в рамках допустимых электрических нагрузок. Серебряное покрытие контактных поверхностей способствует снижению переходного сопротивления и повышению стабильности электрического контакта.

Области применения

Разъём 2РМД27КПН19Г5В1В используется для создания разъёмных кабельных соединений в оборудовании, которое эксплуатируется при широком диапазоне температур и подвержено механическим воздействиям. Типичные направления применения включают:

• промышленную автоматику и системы управления;

• контрольно-измерительные комплексы;

• электрошкафы, распределительные устройства и кабельные сборки;

• телемеханические и связные системы;

• подвижные установки, приборные комплексы и специальную технику;

• оборудование с необходимостью регулярного подключения и отключения кабельных линий.

Конструкция разъёма ориентирована на работу в цепях с частотой до 3 МГц, а сочетание 19 контактов позволяет компактно организовать коммутацию большого числа проводников в одном кабельном вводе.

Практические преимущества

Ключевыми преимуществами 2РМД27КПН19Г5В1В являются компактность при высокой контактной ёмкости, металлический корпус, резьбовая фиксация и стойкость к температурным изменениям. Контакты диаметром 1,5 мм рассчитаны на ток до 7 А каждый, поэтому разъём может использоваться для одновременной передачи управляющих сигналов и питания отдельных узлов оборудования — при обязательном соблюдении допустимой суммарной нагрузки.

При проектировании кабельной части рекомендуется проверить соответствие ответной части разъёма, сочетания контактов, сечения проводов, способа оконцевания и требований к экранированию линии. Для исполнения с обозначением «Н» следует учитывать, что патрубковая гайка рассчитана на неэкранированный кабель.
