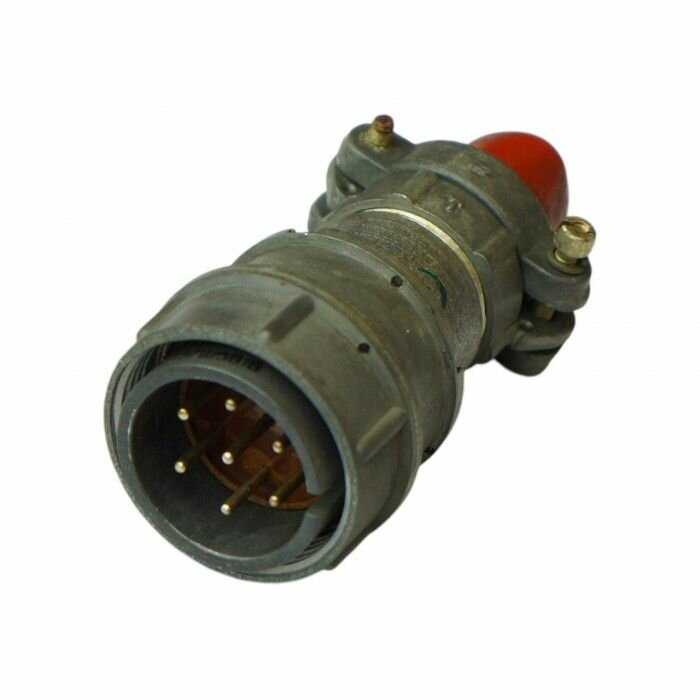

2РМД27КПН — это цилиндрический низкочастотный негерметичный электрический соединитель общего назначения, предназначенный для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Назначение

Он применяется для работы с цепями постоянного и переменного токов частотой до 3 МГц, в том числе с неэкранированными кабелями. Соединитель состоит из розетки и вилки, которые могут быть кабельными или блочными (приборными). +3

Конструкция

Модель имеет кабельный корпус (К) с прямым патрубком (П) и гайкой для неэкранированного кабеля. Условный размер корпуса — 27, сочленение резьбовое, контакты извлекаемые с методом монтажа обжимка или пайка. Покрытие контактов — серебро (Г5).

Технические характеристики

Максимальное рабочее напряжение — 560 В, ток на контакт — до 7 А. Рабочая температура от -60 до +100 °С (смена до +150 °С), сопротивление изоляции не менее 5000 МОм. Выдерживает вибрацию (1–5000 Гц, до 490 м/с²), удары (до 5000 м/с²) и линейные нагрузки до 2000 м/с².

Климатическое исполнение

Соответствует УХЛ2.1 или В по ГОСТ 15150-69, работает при пониженном давлении до 133 Па.
