Назначение и область применения

Разъём 2РМД27КПЭ7ШВ1 производства Элекон относится к серии цилиндрических низкочастотных соединителей 2РМД (также известной как 2РМДТ). Он предназначен для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Основное применение — внутренние цепи промышленного оборудования, где требуется надёжная коммутация при повышенных токах и напряжениях. Разъём не предназначен для взаимного сочленения с серией 2РМТ, что важно учитывать при подборе ответных частей.

Данная модель выпускается в исполнении с заводской приёмкой ОТК категории «5», что подтверждает соответствие установленным требованиям качества. Изделие относится к всеклиматическому исполнению согласно техническим условиям ТУ ГЕО.364.126ТУ.

Технические характеристики

Разъём имеет 7 контактов. Максимальное рабочее напряжение достигает 700 В, а ток на контакт составляет от 4 до 36 А в зависимости от условий эксплуатации. Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Ресурс соединений — до 500 циклов.

• Количество контактов: 7.
• Максимальное рабочее напряжение: 700 В.
• Ток на контакт: от 4 до 36 А.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Ресурс соединений: до 500.
• Соединение: резьбовое.
• Экранирование: есть.
• Герметичность: негерметичный.
• Монтаж: объёмный или пайка.

Конструкция экранирована, но негерметична. Соединение с ответной частью — резьбовое. Монтаж разъёма может выполняться объёмным способом или пайкой; предусмотрена установка внутри оборудования.

Конструктивные особенности и исполнение

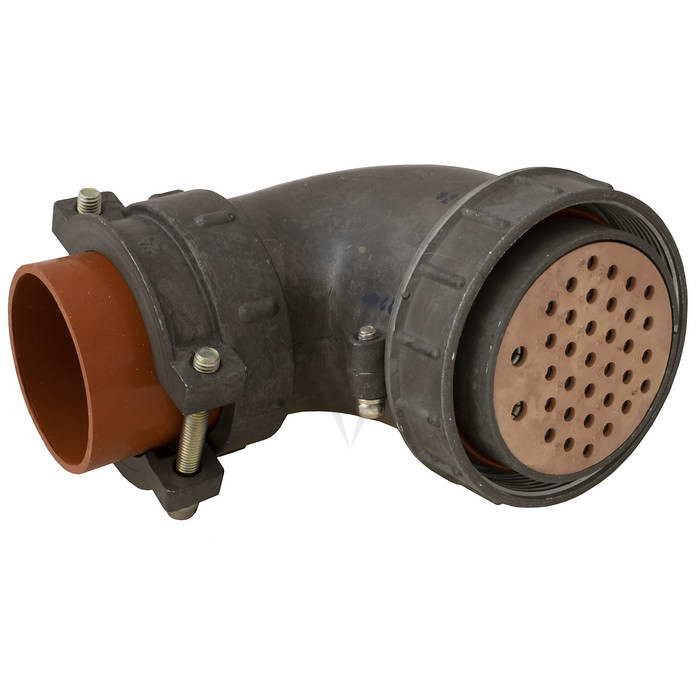

Разъём 2РМД27КПЭ7ШВ1 представляет собой кабельную или приборную вилку (розетку) с монтажной частью без патрубка либо с прямым или угловым патрубком. Вставной элемент обычно имеет оранжевый цвет и маркировку, что соответствует внешнему виду серии 2РМД27. Экранирование обеспечивает защиту от электромагнитных помех, что важно для низкочастотных цепей управления и питания.

Резьбовое соединение гарантирует надёжную фиксацию и устойчивость к вибрациям. Негерметичное исполнение означает, что разъём не предназначен для работы в условиях повышенной влажности или прямого воздействия жидкостей без дополнительной защиты.

Условия эксплуатации и ресурс

Благодаря всеклиматическому исполнению разъём может эксплуатироваться в широком диапазоне температур и климатических условий. Ресурс до 500 соединений позволяет использовать его в оборудовании, где не требуется частая коммутация. Токовая нагрузка до 36 А на контакт делает его пригодным для силовых цепей внутри приборов и промышленных установок.

Приемка и маркировка

Модель имеет заводскую приёмку ОТК категории «5». Это означает, что изделие прошло дополнительные испытания и соответствует повышенным требованиям надёжности. Маркировка содержит обозначение 2РМД27КПЭ7ШВ1 и указание производителя Элекон.

Применение разъёма рекомендуется в составе внутренних цепей промышленного оборудования, где требуется экранированное соединение с резьбовой фиксацией и возможностью монтажа пайкой или объёмным способом. Перед установкой следует убедиться в совместимости с ответной частью, так как серия 2РМД не взаимосочленяема с 2РМТ.
