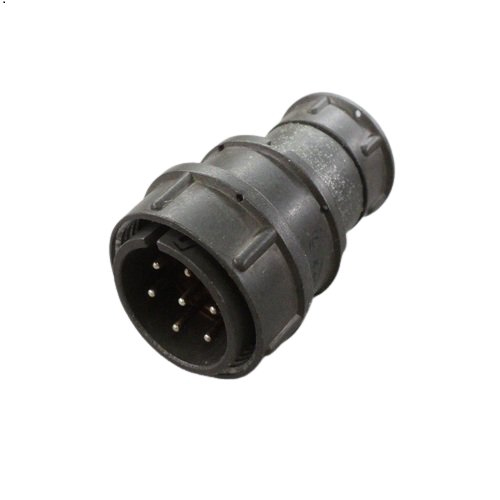

2РМД27КПЭ7Ш5В1 «5» — это вилка кабельная цилиндрического низкочастотного соединителя серии 2РМД, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при внутреннем объемном монтаже.

Основные характеристики

Соединитель имеет 7 контактов диаметром 1,5 мм (сочетание «5»), максимальную токовую нагрузку на контакт 12 А и общую до 70 А, рабочее напряжение до 700 В. Сопротивление контактов — не более 2,5 мОм, изоляции — не менее 5000 МОм, емкость между контактами — до 6 пФ. Покрытие контактов — серебро (В), теплостойкость +100 °С (1).

Конструкция и монтаж

Это кабельная вилка (Ш) с прямым патрубком (П) и гайкой для экранированного кабеля (Э), резьбовым сочленением, корпусом диаметром 35 мм и высотой 54 мм из карболита. Хвостовики контактов подходят для проводов сечением до 1 мм².

Изображение показывает детальную схему сборки с размерами, 7 контактами и маркировкой по ТУ ГЕ0.364.126ТУ «5».

Условия эксплуатации

Климатическое исполнение УХЛ2.1 (умеренный и холодный климат), рабочая температура от -60 до +100 °С. Выдерживает вибрацию 1–5000 Гц с ускорением 490 м/с², удары до 5000 м/с², шум 170 дБ, давление от 12 кПа до 506 кПа. Наработка — минимум 5000 ч (или 1000 ч по некоторым данным), сочленения-расчленения — 500 циклов, срок хранения — 15 лет.
