2РМД27КПЭ7Ш5В1 «5» — это кабельная вилка цилиндрического низкочастотного соединителя серии 2РМД, предназначенная для надежного соединения электрических цепей постоянного и переменного тока (частотой до 3 МГц) при внутреннем объемном монтаже.

Основное назначение

Она используется в промышленных и специальных системах для подключения экранированного кабеля, выдерживая нагрузки до 70 А суммарно и 12 А на контакт при напряжении до 700 В. Климатическое исполнение УХЛ2.1 позволяет эксплуатировать ее в умеренном и холодном климате при температурах от -60°C до +100°C.

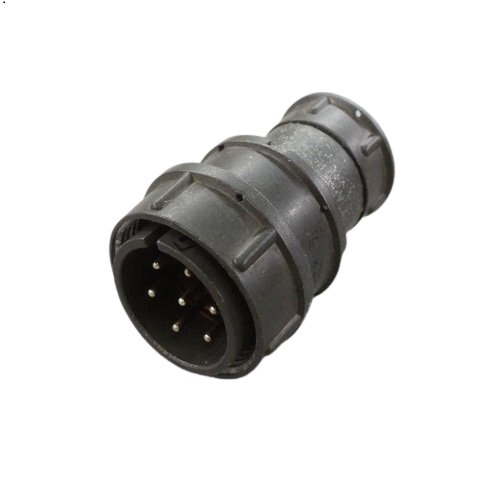

Изображение показывает детальный чертеж вилки с 7 контактами диаметром 1,5 мм, резьбовым соединением и прямым патрубком для экранированного кабеля.

Технические характеристики

• Сопротивление контактов (серебряное покрытие) — не более 0,0025 Ом.

• Сопротивление изоляции — не менее 5000 МОм.

• Емкость между контактами — не более 6 пФ.

• Наработка — минимум 1000–5000 часов, число соединений-расчленений — 500.

Условия эксплуатации

Соединитель устойчив к вибрации (1–5000 Гц, до 490 м/с²), ударам (до 5000 м/с²), акустическому шуму (до 170 дБ) и перепадам давления (от 12 кПа до 506 кПа). Срок хранения — 15 лет по ТУ ГЕ0.364.126 (приемка «5»). Материал изолятора — карболит, диаметр корпуса — 35 мм.
