Назначение и область применения

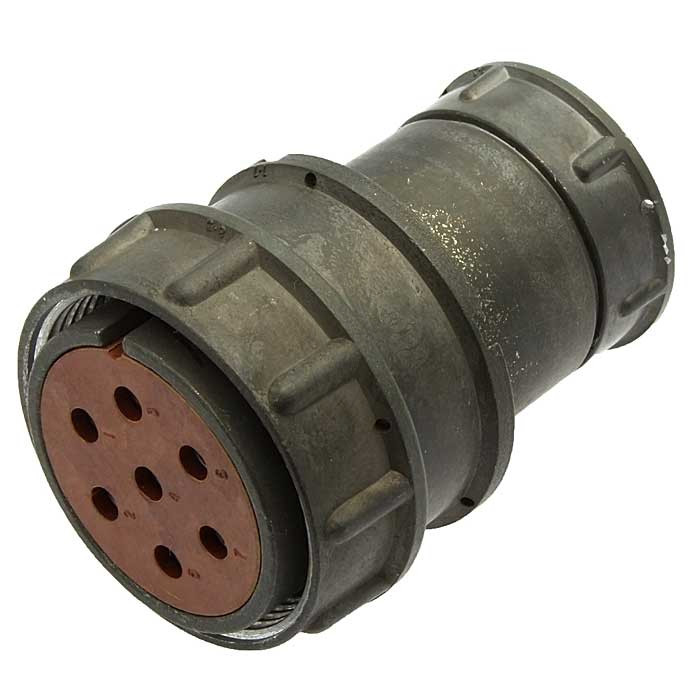

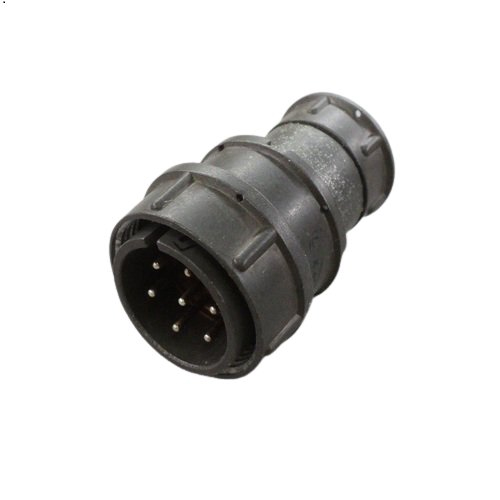

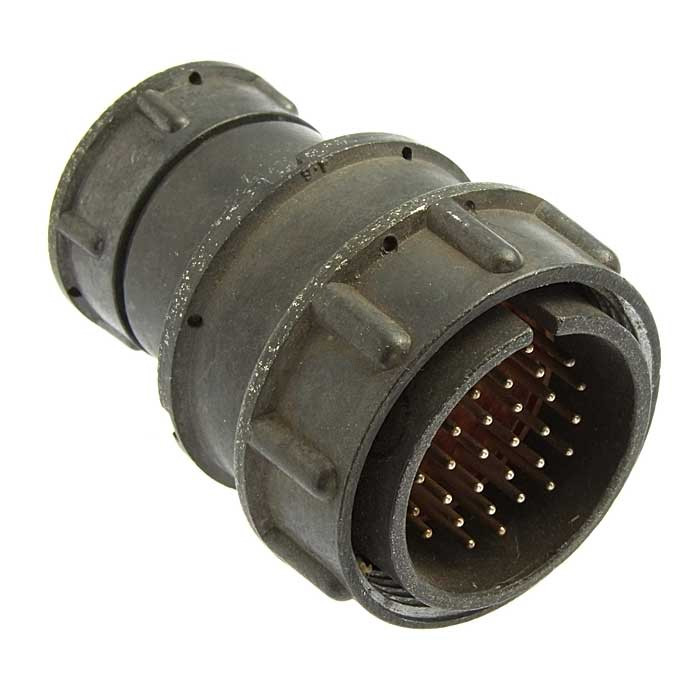

2РМД27КПЭ7Ш5В1 — это кабельная вилка, предназначенная для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Вилка используется для внутреннего объемного монтажа и обеспечивает надёжную коммутацию в составе различных электронных устройств.

Технические характеристики

Соединитель относится к типу 2РМД. Условный размер корпуса — 27. Корпус кабельный, патрубок прямой, гайка патрубка предназначена для экранированного кабеля. Количество контактов — 7. Все контакты имеют диаметр 1,5 мм. Покрытие контактов — серебро. Теплостойкость — +100°C.

Основные электрические параметры:

• Максимальная токовая нагрузка на одиночный контакт: 12 А
• Суммарная токовая нагрузка на соединитель: 70 А
• Максимальное рабочее напряжение: 700 В
• Максимальное испытательное напряжение: 2300 В (в нормальных условиях)
• Сопротивление контактов: не более 2,5 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Емкость между контактами: не более 6 пФ
• Усилие расчленения соединителей: не более 65,6 Н
• Минимальная наработка: 5000 ч
• Количество сочленений-расчленений: 500
• Минимальный срок сохраняемости: 15 лет

Условия эксплуатации

Вилка рассчитана на работу в широком диапазоне климатических и механических воздействий. Рабочая температура — от -60°C до +100°C. Относительная влажность при +25°C достигает 98%. Атмосферное пониженное давление — 133,32 × 10⁻¹² Па (10⁻¹² мм рт. ст.). Атмосферное повышенное рабочее давление — 506 кПа (5 кгс/см²). Синусоидальная вибрация — от 1 Гц до 5000 Гц с амплитудой ускорения 490 м/с².

Изделие может выдерживать различные климатические условия, включая влажное тепло, иней и росу, а также воздействие озона.

Конструктивные особенности и применение

Вилка 2РМД27КПЭ7Ш5В1 имеет кабельное исполнение с прямым патрубком и гайкой для экранированного кабеля, что обеспечивает надёжное экранирование и защиту от помех. Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность электрического соединения. Семь контактов диаметром 1,5 мм позволяют коммутировать цепи с токами до 12 А на контакт и суммарной нагрузкой до 70 А.

Применение: соединитель предназначен для внутреннего объемного монтажа в радиоэлектронной аппаратуре. Он используется в узлах и блоках общего и специального назначения, где требуется стабильная работа при частотах до 3 МГц, а также устойчивость к вибрациям, перепадам давления и температуры. Благодаря высокой стойкости к климатическим факторам, вилка может эксплуатироваться в условиях влажного тепла, инея, росы и озонового воздействия.

Ключевые преимущества и надёжность

Среди подтверждённых особенностей стоит отметить:

1. Высокая токовая нагрузка: до 12 А на контакт и до 70 А суммарно.
2. Широкий диапазон рабочих температур: от -60°C до +100°C.
3. Устойчивость к вибрации: синусоидальная вибрация до 5000 Гц с ускорением 490 м/с².
4. Длительный срок службы: минимальная наработка 5000 часов и 500 циклов сочленения-расчленения.
5. Серебряное покрытие контактов для стабильного электрического контакта.
6. Экранированное исполнение патрубка для защиты от электромагнитных помех.
