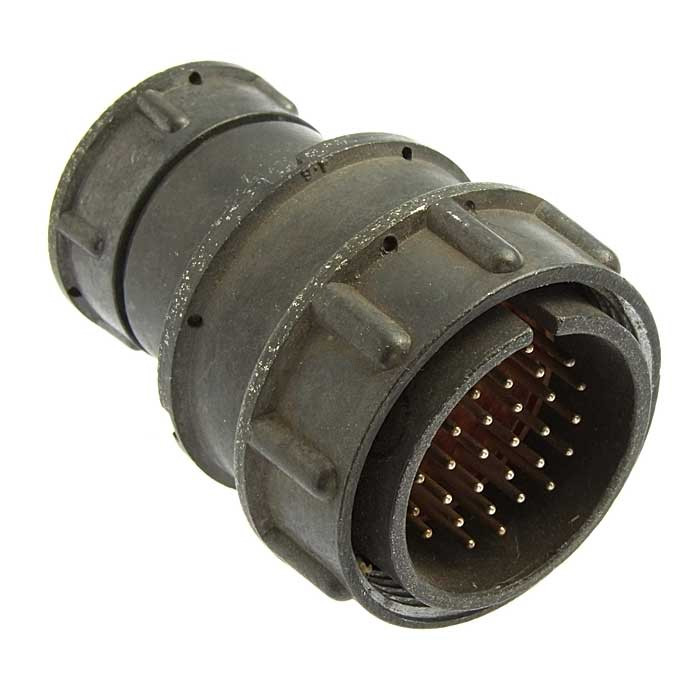

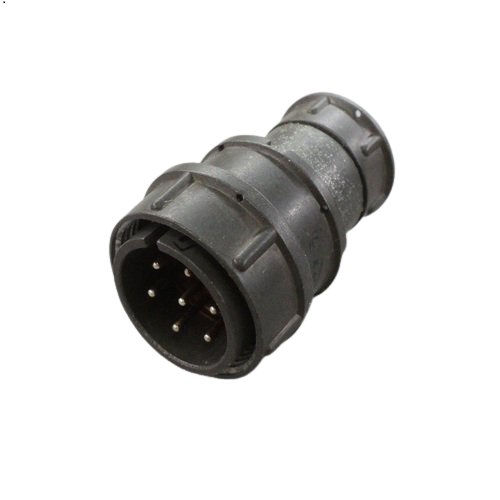

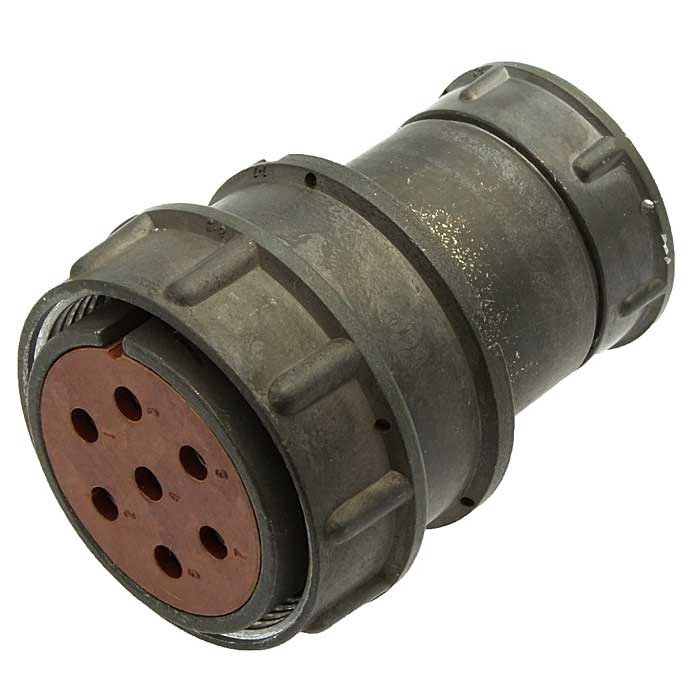

Назначение соединителя 2РМД27КПЭ7Ш5В1

2РМД27КПЭ7Ш5В1 — это кабельная вилка серии 2РМД, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется для коммутации электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Конструкция вилки рассчитана на внутренний объемный монтаж, а прямой патрубок с гайкой для экранированного кабеля обеспечивает надёжное крепление кабеля и сохранение экранирующих свойств линии связи.

Изделие относится к категории кабельных соединителей и предназначено для эксплуатации в составе ответных частей — розеток соответствующей серии 2РМД с условным размером корпуса 27. Благодаря резьбовому сочленению и одношпоночной поляризации корпусов обеспечивается правильная ориентация и плотный контакт при соединении.

Технические характеристики

Ниже приведены подтверждённые параметры соединителя, определяющие его применение и условия эксплуатации.

• Тип соединителя: 2РМД.
• Условный размер корпуса: 27.
• Вид корпуса: кабельный (К).
• Вид патрубка: прямой (П).
• Вид гайки патрубка: для экранированного кабеля (Э).
• Количество контактов: 7.
• Часть соединителя: вилка (Ш).
• Обозначение сочетания контактов: все контакты диаметром 1,5 мм (5).
• Покрытие контактов: серебро (В).
• Теплостойкость: до +100 °C.

Эксплуатационные характеристики

Электрические и климатические параметры вилки определяют её применимость в аппаратуре, работающей в широком диапазоне условий.

• Максимальная токовая нагрузка на одиночный контакт: 12 А.
• Максимальная суммарная токовая нагрузка на соединитель: 70 А.
• Максимальное рабочее напряжение: 700 В.
• Максимальное испытательное напряжение в нормальных климатических условиях: 2300 В.
• Рабочая температура: от минус 60 °C до плюс 100 °C.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Сочленение: резьбовое.
• Поляризация корпусов: одношпоночная.
• Минимальная наработка: 5000 часов.
• Максимальное количество сочленений-расчленений: 500 раз.
• Гарантийный срок хранения: 15 лет.

Применение и условия эксплуатации

Вилка 2РМД27КПЭ7Ш5В1 используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Она подходит для внутреннего объемного монтажа, где требуется компактное размещение соединителя и надёжная коммутация цепей с частотой до 3 МГц. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и низкие потери при передаче сигнала и питающего напряжения.

Конструкция выдерживает различные климатические воздействия, включая влажное тепло, иней и росу, что подтверждается заявленным рабочим диапазоном температур от минус 60 °C до плюс 100 °C. Резьбовое сочленение и одношпоночная поляризация исключают ошибки при подключении и обеспечивают механическую прочность соединения. Вилка рассчитана на минимальную наработку 5000 часов и до 500 циклов сочленения-расчленения, а гарантийный срок хранения составляет 15 лет.

Артикул изделия — 1771, категория — 2РМД27. Производитель в предоставленных данных не указан. Комплектация, страна производства и сведения о сертификатах в имеющемся описании отсутствуют.
