Назначение

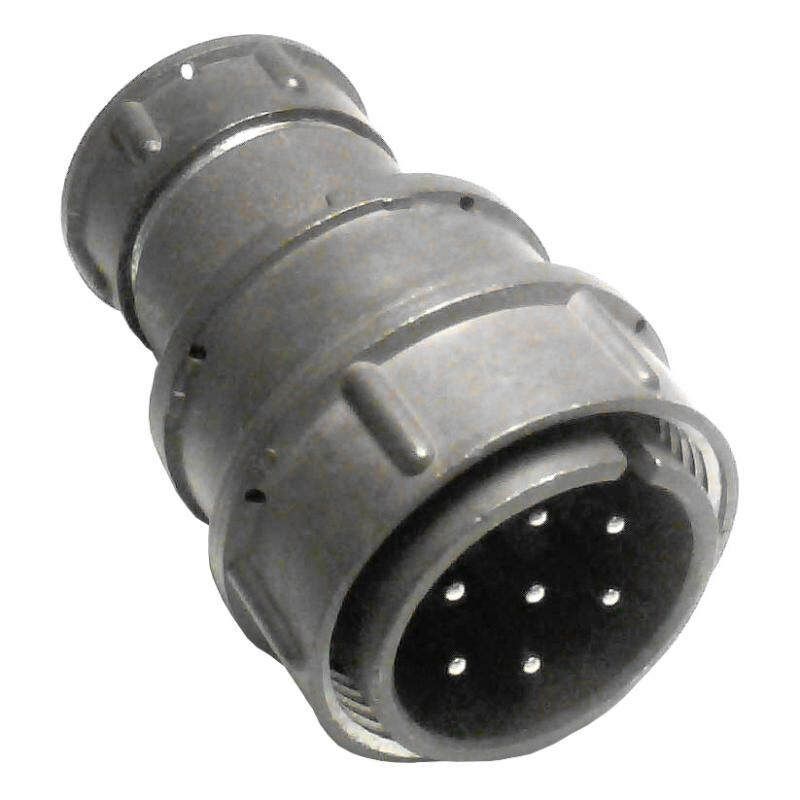

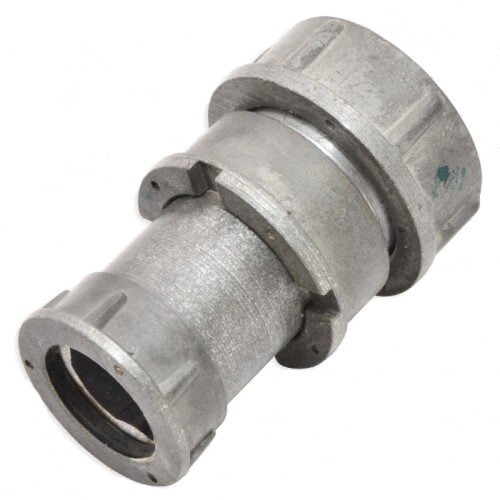

2РМД27КПЭ7Ш5А1 — кабельная вилка серии 2РМД. Она предназначена для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Допускается применение во внутреннем объемном монтаже. По типу соединителя изделие относится к негерметичным цилиндрическим низкочастотным разъемам. Артикул товара — 1770, категория — 2РМД27.

Вилка применяется как часть электрического соединения, для которого требуется розетка соответствующего типа. Для сочленения с 2РМД27КПЭ7Ш5А1 подходит розетка 2РМД27Б7Г5А1 или аналогичная. Это позволяет использовать изделие в составе кабельных сборок и приборных соединений, где необходим цилиндрический низкочастотный разъем с кабельным корпусом.

Подтверждённые особенности и технические характеристики

Конструкция и контакты

• Условный размер корпуса: 27 мм.
• Вид корпуса: кабельный.
• Вид патрубка: прямой.
• Вид гайки патрубка: для экранированного кабеля.
• Количество контактов: 7.
• Часть соединителя: вилка.
• Обозначение сочетания контактов: все контакты диаметром 1,5 мм; в некоторых источниках указан диаметр 1 мм.
• Покрытие контактов: золото.
• Теплостойкость: до +100 °C.

Электрические и эксплуатационные параметры

• Максимальное рабочее напряжение: до 700 В.
• Максимальная токовая нагрузка на одиночный контакт: 12 А.
• Общая максимальная токовая нагрузка: до 70 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочая температура: от -60 °C до +100 °C.
• Минимальная наработка: 5000 часов.
• Срок сохраняемости: 15 лет.

Применение и совместимость

Разъемы серии 2РМД используются для соединения электрических цепей и могут иметь различные типы корпусов и патрубков. Модель 2РМД27КПЭ7Ш5А1 представляет собой вилку с кабельным корпусом, прямым патрубком и гайкой для экранированного кабеля. Такое исполнение связано с кабельным подключением и применением экранированного кабеля.

Для соединения вилки 2РМД27КПЭ7Ш5А1 требуется розетка типа 2РМД27Б7Г5А1 или аналогичная. Совместимость определяется типом соединителя, условным размером корпуса 27 мм, количеством контактов 7 и сочетанием контактов. Перед применением следует учитывать, что в некоторых источниках для контактов указан диаметр 1,5 мм, а в других — 1 мм. Это важно при подборе ответной части и монтажных принадлежностей.

Изделие может использоваться в электрических цепях постоянного и переменного тока с частотой до 3 МГц, а также при внутреннем объемном монтаже. Рабочий диапазон температур от -60 °C до +100 °C и теплостойкость до +100 °C позволяют применять разъем в условиях, соответствующих этим ограничениям. Максимальное рабочее напряжение до 700 В и токовая нагрузка на одиночный контакт 12 А определяют область применения в низкочастотных цепях с заданными электрическими параметрами.

Краткие сведения

Наименование товара — 2РМД27КПЭ7Ш5А1. Артикул — 1770. Категория — 2РМД27. Производитель в предоставленных данных не указан. Краткое описание из каталога не указано.
