Назначение

2РМД27КПЭ7ГВ1 Элекон «5» — это цилиндрический низкочастотный разъём, предназначенный для надёжного соединения электрических цепей в промышленных и приборных системах. Он применяется там, где требуется стабильная передача сигналов и питания при воздействии вибрации, перепадов температур и электромагнитных помех. Изделие относится к негерметичным экранированным соединителям с резьбовым соединением. Экранирование обеспечивает защиту от помех, а резьбовой механизм — механическую фиксацию сочленённых частей.

Подтверждённые особенности

• Производитель: Элекон.
• Серия: «5».
• Категория: 2РМД27.
• Артикул: 1767.
• Тип: цилиндрический низкочастотный разъём, негерметичный, экранированный.
• Соединение: резьбовое.
• Условный размер корпуса: 27.
• Число контактов: 7.
• Диаметр контактов: 1,5 мм.
• Рабочий ток на контакт: от 4 до 36 А.
• Максимальное напряжение: до 700 В.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Количество сочленений: до 500 циклов.
• Монтаж: объёмная пайка.

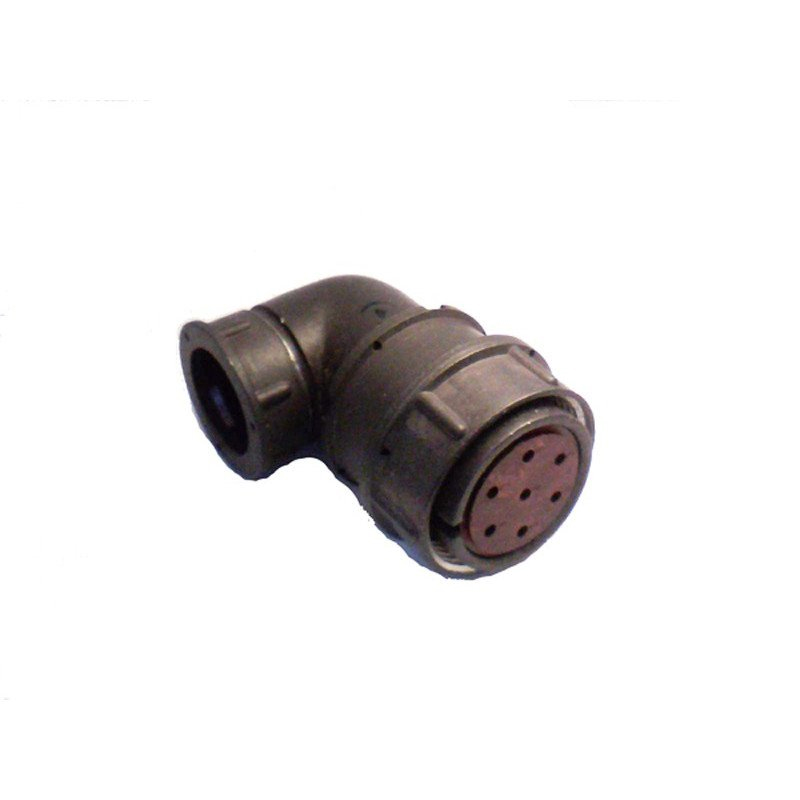

• Исполнение: приборное (П), кабельное (К) или с прямым/угловым патрубком.
• Покрытие контактов: серебро (В1).
• Приемка: «5».

Маркировка и исполнение

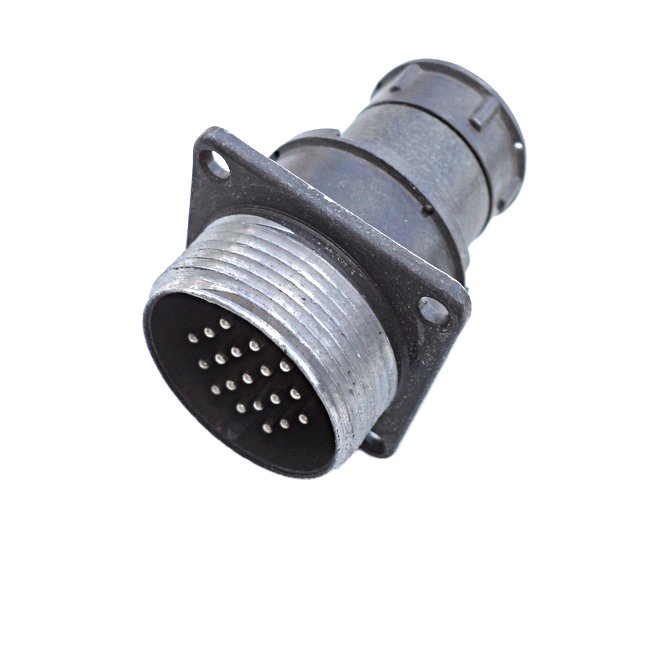

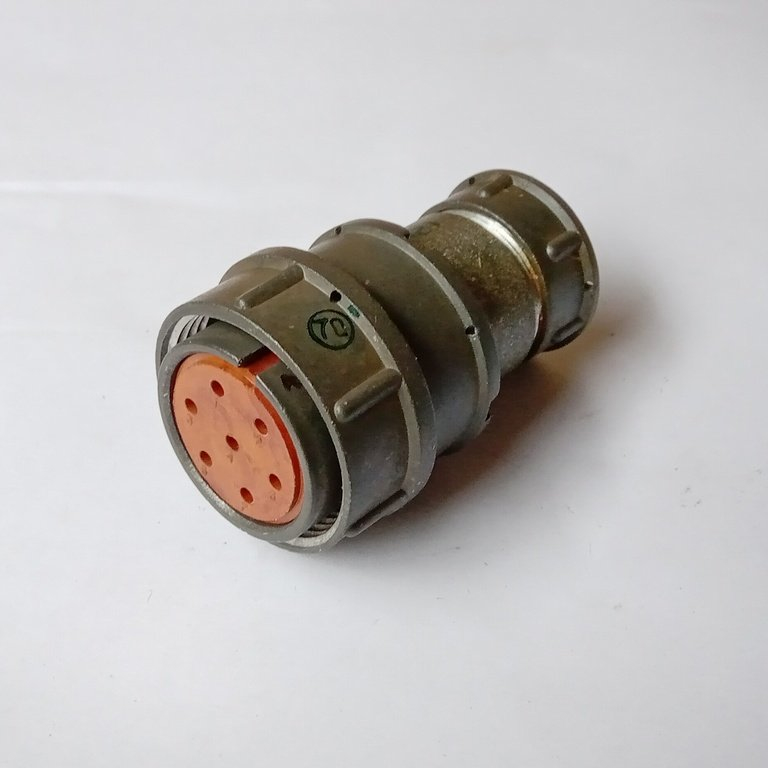

В обозначении 2РМД27КПЭ7ГВ1 присутствуют индексы, отражающие конструктивные особенности. В имеющемся описании указано, что это розетка (Г) или вилка с покрытием контактов серебром (В1). Изделие выполнено в экранированном исполнении и предназначено для всеклиматического применения. На фотографии показан типичный вид такого разъёма с маркировкой и оранжевым вкладышем контактов, что соответствует серии Элекон «5».

Применение

Разъём 2РМД27КПЭ7ГВ1 применяется в авиации, судостроении, промышленной электронике и оборудовании, где требуется высокая надёжность соединений. Благодаря экранированию он подходит для цепей, чувствительных к электромагнитным помехам. Всеклиматическое исполнение и широкий температурный диапазон позволяют использовать его в условиях повышенной влажности, вибрации и перепадов температуры. Резьбовое соединение обеспечивает устойчивость к механическим нагрузкам, а объёмная пайка — надёжный электрический контакт при монтаже.

Эксплуатационные ограничения и рекомендации

При монтаже следует учитывать, что разъём относится к негерметичным соединителям. Это означает, что его применение должно соответствовать условиям, указанным производителем, без прямого воздействия агрессивных сред под давлением. Рабочий ток на контакт составляет от 4 до 36 А, максимальное напряжение — до 700 В. Количество сочленений — до 500 циклов. Для сохранения характеристик рекомендуется соблюдать температурный диапазон от минус 60 до плюс 100 градусов Цельсия и использовать предусмотренные исполнения: приборное (П), кабельное (К) или с прямым/угловым патрубком.
