Назначение соединителя

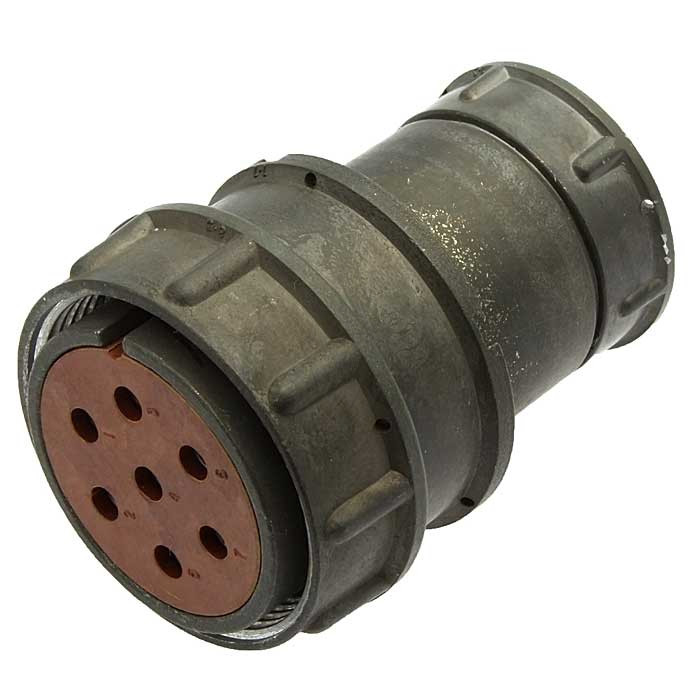

2РМД27КПЭ7ГВ1 «5» — низкочастотный цилиндрический электрический соединитель герметичного типа. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в авиации, судостроении, военной технике и промышленном оборудовании, где требуется надёжное соединение в сложных условиях эксплуатации.

Артикул: 1768. Категория: 2РМД27. Производитель в предоставленных данных не указан.

Подтверждённые особенности и технические характеристики

Электрические параметры

• Количество контактов — 7.
• Диаметр контактов — 1,5 мм; в описании указано сочетание «5».
• Максимальная токовая нагрузка — до 12 А на контакт.
• Суммарная токовая нагрузка — до 70 А.
• Рабочее напряжение — до 700 В.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Испытательное напряжение — до 2300 В в нормальных условиях.
• Емкость между контактами — не более 6 пФ.
• Усилие расчленения — до 65,6 Н.

Конструкция и исполнение

Модель 2РМД27КПЭ7ГВ1 «5» выполнена как кабельная розетка (Г) с прямым патрубком (П) для экранированного кабеля (Э). Контакты имеют покрытие серебром (В). Диаметр корпуса составляет 27 мм. Конструкция относится к цилиндрическим соединителям серии 2РМД; в описании отмечена муфта для надёжного соединения.

Климатическое исполнение — УХЛ2.1, что соответствует умеренному и холодному климату. Изделие выдерживает удары, вибрацию и низкое давление. В характеристиках VirtueMart указана приёмка «5».

Условия эксплуатации

• Теплостойкость — до 100 °С.
• Вибрация — 1–5000 Гц.
• Давление — от 12 кПа до 506 кПа.
• Линейное ускорение — до 2000 м/с².

Применение

Соединитель 2РМД27КПЭ7ГВ1 «5» предназначен для эксплуатации в составе электрических цепей постоянного и переменного тока с частотой до 3 МГц. Благодаря герметичному исполнению, цилиндрическому корпусу и стойкости к внешним воздействиям он может использоваться в авиационной, судостроительной, военной и промышленной технике, где предъявляются повышенные требования к надёжности соединения.

Основное назначение — коммутация и соединение цепей в условиях вибрации, ударов, перепадов давления и низких температур. Модель подходит для кабельных сборок с экранированным кабелем, где требуется прямой патрубок и серебряное покрытие контактов.

Краткий порядок подбора и проверки

1. Убедиться, что число контактов — 7, а их диаметр — 1,5 мм.
2. Проверить допустимую токовую нагрузку: до 12 А на контакт и до 70 А суммарно.
3. Сопоставить рабочее напряжение цепи с допустимым значением до 700 В.
4. Учесть условия эксплуатации: теплостойкость до 100 °С, вибрацию 1–5000 Гц, давление от 12 кПа до 506 кПа.
5. Проверить соответствие исполнения УХЛ2.1 и наличие приёмки «5».

Сведения о комплектации, гарантии, стране производства и сертификатах в предоставленных данных отсутствуют.
