Назначение и область применения

Кабельная розетка 2РМД27КПЭ7Г5В1 представляет собой электрический соединитель цилиндрической формы, входящий в серию 2РМД. Изделие предназначено для ручного сочленения и расчленения электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Розетка ориентирована на внутренний объёмный монтаж и применяется в промышленном оборудовании, измерительных приборах, блоках питания и устройствах связи, где требуется надёжное разъёмное соединение экранированных кабелей с аппаратурой.

Благодаря резьбовому сочленению и одношпоночной поляризации корпусов исключается неправильная стыковка ответных частей. Конструкция рассчитана на продолжительную эксплуатацию в различных климатических условиях, включая районы с умеренно холодным и тропическим климатом.

Конструктивные особенности

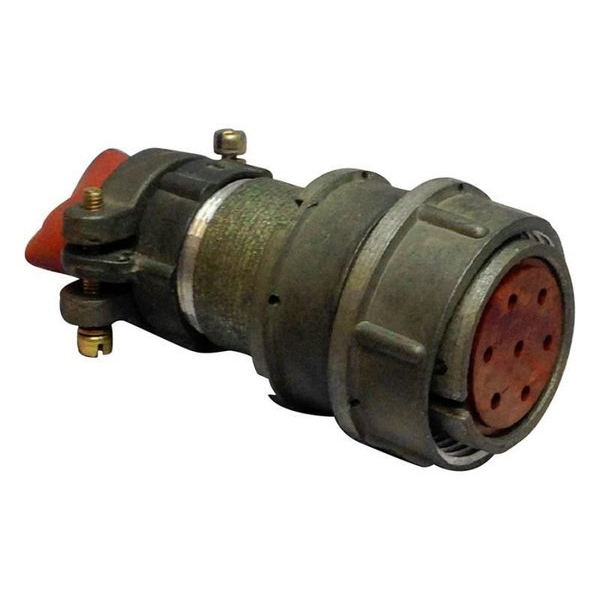

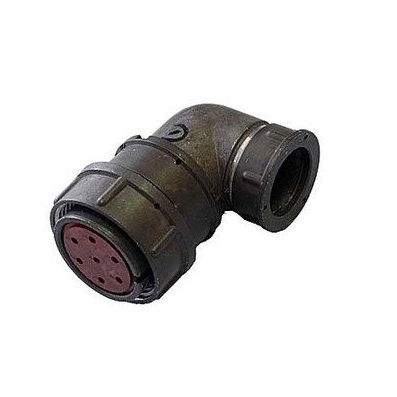

Розетка выполнена в корпусе условного размера 27 мм и оснащена прямым патрубком для экранированного кабеля. Изделие содержит 7 контактов с комбинированным набором диаметров 1,5 мм, 2 мм и 3 мм. Все контакты имеют серебряное покрытие, обеспечивающее низкое переходное сопротивление и устойчивость к окислению.

Основные технические параметры соединителя:

• Максимальное рабочее напряжение — 700 В.
• Токовая нагрузка на одиночный контакт — до 12 А в зависимости от диаметра.
• Суммарная токовая нагрузка на соединитель — до 70 А.
• Сопротивление контактов — не более 0,0025 Ом.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — до 6 пФ.

Маркировка модели расшифровывается следующим образом: серия 2РМД, условный размер корпуса 27 мм, кабельное исполнение с прямым патрубком под экранированный кабель, 7 контактов, комбинированная схема расположения контактов, серебряное покрытие, всеклиматическое исполнение.

Условия эксплуатации и надёжность

Соединитель сохраняет работоспособность в диапазоне температур от -60 °C до +100 °C. Эксплуатация допускается при относительной влажности воздуха до 98% при температуре +40 °C. Минимальная наработка на отказ составляет 1000 часов. Количество циклов сочленения-расчленения — до 500. Срок сохраняемости изделия — 15 лет.

Резьбовой механизм фиксации обеспечивает устойчивость соединения к вибрациям и механическим воздействиям, характерным для промышленных условий. Материалы корпуса и контактов подобраны с учётом длительной работы в условиях перепадов температур и повышенной влажности без существенного изменения электрических параметров.

Монтаж и совместимость

Розетка рассчитана на установку внутри приборов и блоков, поэтому не требует дополнительных крепёжных элементов открытого типа. Подключение кабеля осуществляется через прямой патрубок, конструкция которого адаптирована под экранированные кабели соответствующего диаметра. Сочленение с вилочной частью выполняется вручную вращением накидной гайки до упора.

При выборе ответной части необходимо учитывать поляризацию корпусов и комбинированную схему контактов, что гарантирует совместимость только с ответными соединителями той же серии и конфигурации. Артикул изделия — 70106. Год выпуска партии — 78-80. Изделие поставляется без ответной вилки и монтажных принадлежностей.
