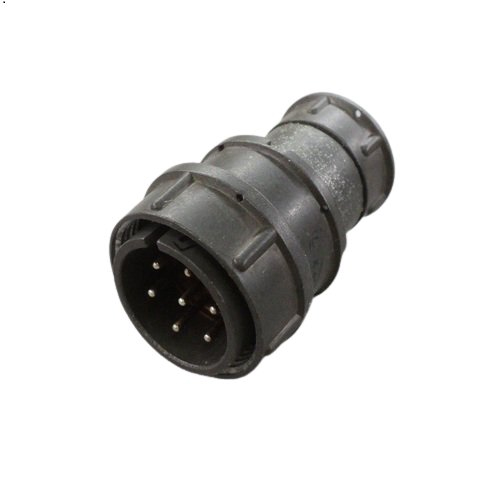

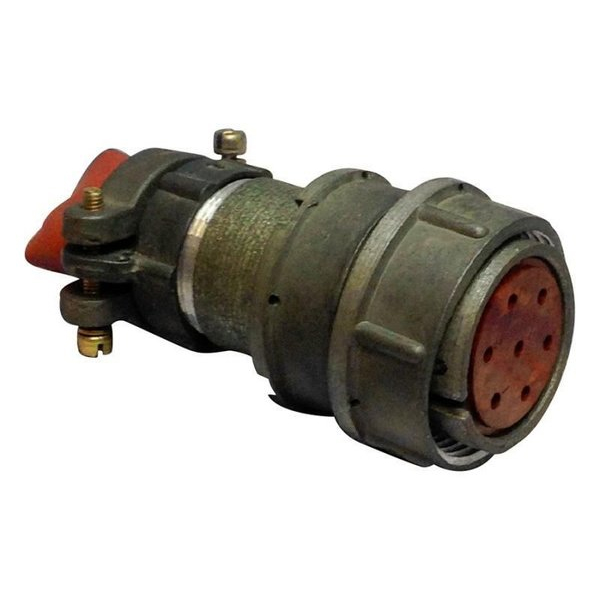

2РМД27КПЭ7Г5В1 «5» — это низкочастотный цилиндрический разъем серии 2РМД, выполненный в виде кабельной розетки и предназначенный для соединения цепей постоянного и переменного тока частотой до нескольких мегагерц.

Расшифровка обозначения

• 2РМД — тип соединителя: негерметичный, низкочастотный, цилиндрический, ручного сочленения.

• 27 — условный размер корпуса (диаметр посадочного отверстия порядка 27 мм).

• КПЭ — кабельный корпус (К), прямой патрубок (П), гайка для экранированного кабеля (Э).

• 7Г — розетка с 7 контактами (Г).

• 5В1 — все контакты диаметром 1,5 мм (5), серебряное покрытие контактов (В), рабочая температура до +100 °C.

Электрические параметры

На уровне типовых соединителей 2РМД27К с 7 контактами диаметром 1,5 мм для такого типа разъема характерны:

• рабочее напряжение до 560–700 В;

• максимальный ток на один контакт около 7–15 А (для 1,5 мм), суммарный ток по соединителю порядка нескольких десятков ампер;

• сопротивление контакта не более 2,5 мОм, сопротивление изоляции не менее 5000 МОм в нормальных условиях;

• емкость между контактами не более нескольких пикофарад (до 6 пФ).

Механические и климатические характеристики

• резьбовое сочленение с одношпоночной поляризацией корпусов, обеспечивает устойчивое и надежное соединение;

• рабочий температурный диапазон, как правило, от −60 °C до +100 °C, в зависимости от конкретного исполнения;

• рассчитан на высокую механическую нагрузку: допускает многократные коммутации (до нескольких сотен сочленений–расчленений), устойчив к вибрациям и механическим ударам.

Применение

Такой разъем обычно используют в промышленной и военной аппаратуре, в измерительных устройствах, блоках питания и других устройствах, где требуется надежное, многоконтактное соединение с умеренным уровнем нагрузки и широким температурным диапазоном.
Его кабельное исполнение с гайкой для экранированного кабеля делает удобным применение в цепях, где требуется защита от внешних помех (например, в контрольно‑измерительных и релейных системах).
