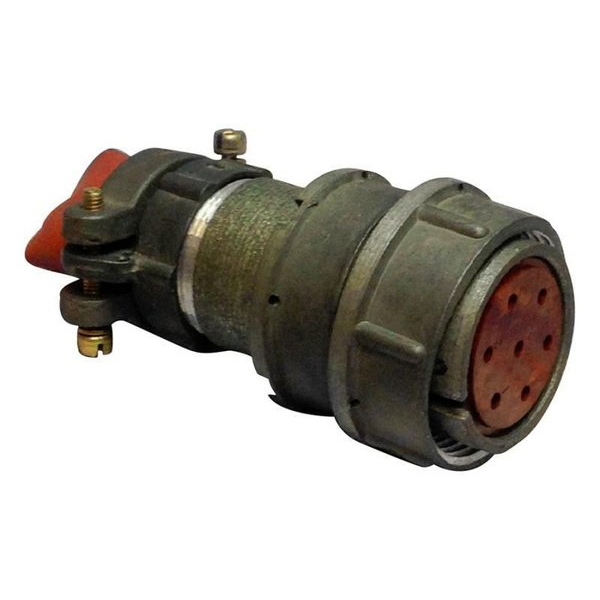

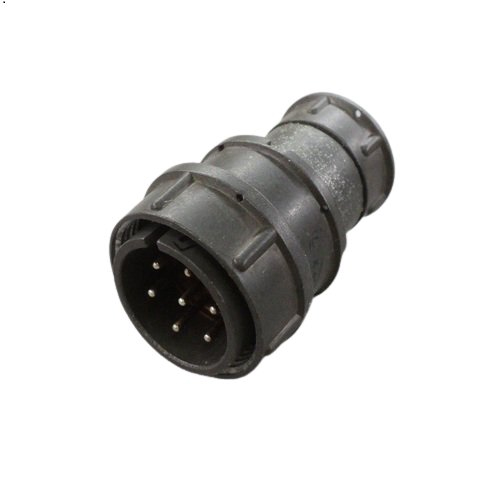

2РМД27КПЭ7Г5В1 «5» — это цилиндрический низкочастотный электрический разъём серии 2РМД, выполненный как кабельная розетка, предназначенная для внутреннего объёмного монтажа в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Расшифровка обозначения

• 2РМД — тип соединителя, цилиндрический, негерметичный, для низкочастотных цепей.

• 27 — условный размер корпуса, привязанный к диаметру посадочного отверстия около 27 мм.

• КПЭ — корпус кабельный ( К ), патрубок прямой ( П ), гайка под экранированный кабель ( Э ).

• 7Г — розетка с 7 контактами ( Г — розетка).

• 5 — сочетание контактов: все семь контактов имеют диаметр 1,5 мм.

• В1 — серебряное покрытие контактов ( В ), теплостойкость до 100 °C ( 1 ).

Основные электрические параметры

• Максимальное рабочее напряжение — порядка 560–700 В постоянного или переменного тока, в зависимости от конкретных ТУ.

• Максимальный ток на одиночный контакт с диаметром 1,5 мм — ориентировочно 7–15 А, суммарный ток через разъём зависит от нагрева и схемы распределения токов.

• Сопротивление контакта — не более примерно 2,5 мОм на контакт, сопротивление изоляции — не менее 1000–5000 МОм в нормальных климатических условиях.

• Ёмкость между соседними контактами — не более 6 пФ.

Климатические и механические условия

• Диапазон рабочих температур — примерно от −60 до +100 °C, что позволяет использовать разъём в широких климатических условиях.

• Климатическое исполнение относится к умеренному и холодному климату (УХЛ2.1), с повышенной влажностью до около 98% при 40 °C.

• Разъём рассчитан на синусоидальную вибрацию до частот 5 кГц и ускорения до порядка 500 м/с², а также на механические удары с высоким ускорением (до нескольких тысяч м/с²).

Конструкция и ресурс

• Корпус изготовлен из алюминиевого сплава, патрубок прямой, гайка под экранированный кабель обеспечивает достаточно прочное и надёжное соединение.

• Сочленение ответных частей резьбовое, поляризация корпусов одношпоночная, что исключает ошибочное подключение.

• Количество циклов сочленение–расчленение — не менее 500, минимальная наработка и срок сохраняемости — порядка 1000–5000 часов и 10–15 лет при правильных условиях хранения.
