Назначение

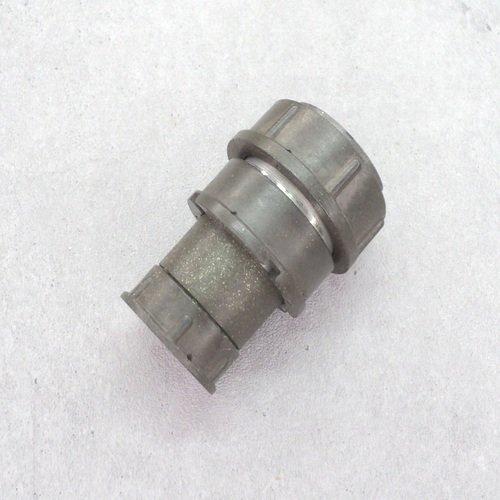

Кабельная розетка 2РМД27КПЭ7Г5В1 «5» предназначена для соединения и разъединения электрических цепей постоянного и переменного тока. Она применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Соединитель обеспечивает надежную коммутацию цепей с частотой до 3 МГц.

Конструктивные особенности

Розетка относится к соединителям типа 2РМД с условным размером корпуса 27. Корпус кабельный, патрубок прямой, гайка патрубка предназначена для экранированного кабеля. Количество контактов — 7. Все контакты имеют диаметр 1,5 мм. Покрытие контактов — серебро. Часть соединителя — розетка (обозначение Г). Теплостойкость до +100°C.

Технические характеристики

• Максимальная токовая нагрузка на одиночный контакт: 12 А.
• Суммарная токовая нагрузка на соединитель: 70 А.
• Максимальное рабочее напряжение: 700 В.
• Максимальное испытательное напряжение в нормальных климатических условиях: 2300 В.
• Максимальное испытательное напряжение при пониженном давлении: 450 В.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 1000 МОм.
• Емкость между контактами: не более 6 пФ.
• Усилие расчленения соединителей: не более 65,6 Н.
• Минимальная наработка: 1000 часов.
• Максимальное количество сочленений-расчленений: 500 раз.
• Гарантийный срок хранения: 15 лет.

Условия эксплуатации

Соединитель устойчив к воздействию различных климатических и механических факторов. Температура окружающего воздуха при работе: от минус 60°C до плюс 100°C. Предельная температура: от минус 60°C до плюс 70°C. Относительная влажность воздуха до 98% при температуре плюс 25°C.

Атмосферное давление: рабочее от 133,32·10-12 Па до 506 кПа, предельное до 12 кПа. Соединитель выдерживает синусоидальную вибрацию и механические удары.

Применение

Розетка используется для соединения цепей постоянного и переменного тока с частотой до 3 МГц в радиоэлектронной аппаратуре общего и специального назначения. Благодаря экранированному исполнению и серебряному покрытию контактов, соединитель обеспечивает надежную передачу сигналов и электропитания.

Приемка

Товар имеет приемку «5». Это подтверждает соответствие изделия установленным требованиям и его пригодность для использования в ответственных областях.
