Назначение

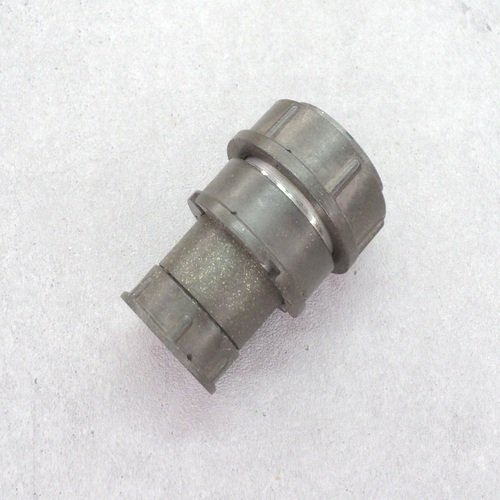

2РМД27КПЭ7Г5В1 (артикул 1764) — кабельная розетка из категории соединителей 2РМД27. Она предназначена для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре. Соединитель рассчитан на работу с постоянным и переменным током частотой до 3 МГц при напряжении до 700 В. Изделие применяется в составе узлов и блоков, где требуется надёжное электрическое соединение и возможность многократного сочленения и расчленения. Производитель в предоставленных данных не указан.

Подтверждённые особенности

Розетка имеет условный размер корпуса 27, кабельное исполнение корпуса и прямой патрубок. Гайка патрубка предназначена для экранированного кабеля. Часть соединителя обозначена как розетка. Количество контактов — 7. Все контакты имеют диаметр 1,5 мм. Покрытие контактов — серебро. Теплостойкость изделия заявлена до +100 °C.

• Тип соединителя: 2РМД.
• Условный размер корпуса: 27.
• Вид корпуса: кабельный (К).
• Вид патрубка: прямой (П).
• Вид гайки патрубка: для экранированного кабеля (Э).
• Количество контактов: 7.
• Часть соединителя: розетка (Г).
• Обозначение сочетания контактов: все контакты диаметром 1,5 мм (5).
• Покрытие контактов: серебро (В).
• Теплостойкость: +100 °C.

Эксплуатационные характеристики

Максимальная токовая нагрузка на одиночный контакт составляет 12 А, суммарная нагрузка на соединитель — 70 А. Максимальное рабочее напряжение — 700 В. Максимальное испытательное напряжение в нормальных условиях — 2300 В. Сопротивление контактов — не более 2,5 мОм. Сопротивление изоляции — не менее 5000 МОм; по другим источникам — не менее 1000 МОм. Рабочая температура — от минус 60 °C до плюс 100 °C. Предельная температура — от минус 60 °C до плюс 70 °C. Относительная влажность — до 98 процентов при +25 °C. Атмосферное давление: рабочее — до 506 кПа, предельное — до 12 кПа. Изделие выдерживает синусоидальную вибрацию и механические удары.

Конструкция и материалы

Корпус розетки изготовлен из алюминиевого сплава А-22. Вставка, выполняющая роль изолятора, изготовлена из карболита. Цвет изделия — серый. Габаритные размеры составляют примерно 52 на 35 мм. Конструкция рассчитана на кабельное присоединение с прямым патрубком и гайкой для экранированного кабеля.

Применение

Розетка 2РМД27КПЭ7Г5В1 используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Она обеспечивает соединение и разъединение электрических цепей в различных условиях эксплуатации. Благодаря числу контактов 7 и диаметру контактов 1,5 мм изделие может применяться в цепях с токами до 12 А на контакт и суммарным током до 70 А. Соединитель подходит для работы при частоте до 3 МГц и напряжении до 700 В.

Ресурс и условия хранения

Минимальная наработка изделия — 5000 часов. Количество сочленений и расчленений — до 500 раз. Гарантийный срок хранения — 15 лет. Указанные параметры относятся к эксплуатации в пределах заявленных температур, влажности, давления и механических воздействий.
