Назначение

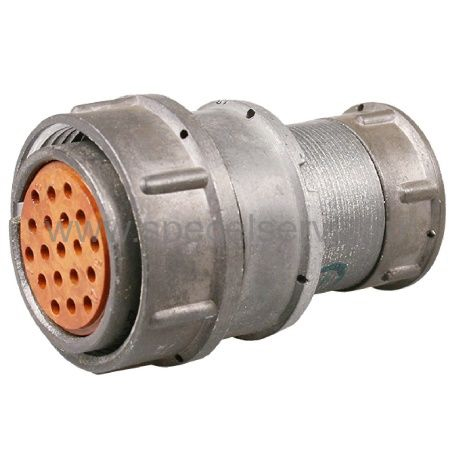

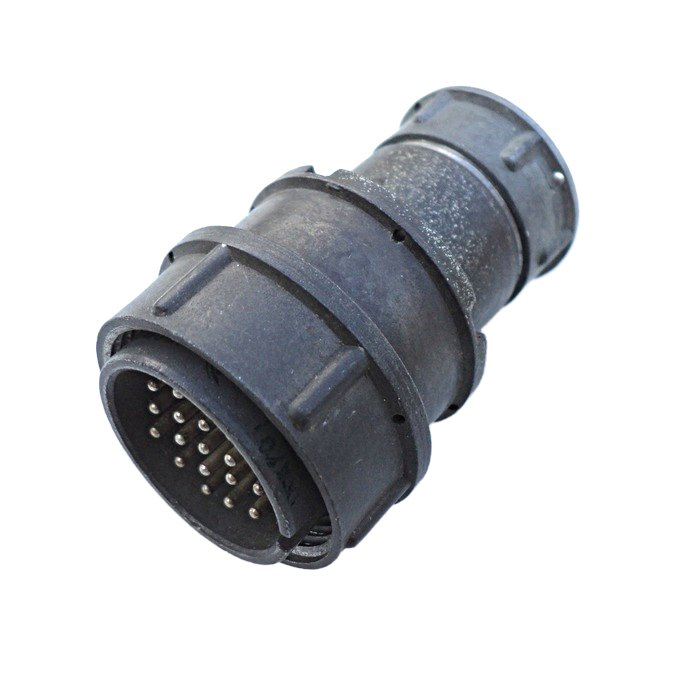

2РМД27КПЭ19ШВ1В «5» — низкочастотный цилиндрический электрический соединитель общего назначения, относящийся к серии 2РМД. Изделие предназначено для соединения кабельных цепей в радиоэлектронной и радиотехнической аппаратуре. Соединитель применяется в промышленном и военном оборудовании, где требуется надёжная коммутация при воздействии вибраций, перепадов температур и пониженного давления.

Артикул изделия — 1763. Категория — 2РМД27. Производитель в предоставленных данных не указан.

Конструкция и обозначение

Типоразмер и конструкция соединителя расшифровываются следующим образом. Серия 2РМД представляет собой низкочастотный цилиндрический разъём негерметичного исполнения. Число 27 указывает условный размер корпуса. Число 19 соответствует количеству контактов. Часть «Ш» обозначает вилку с кабельным корпусом, прямым патрубком и гайкой под экранированный кабель.

• 2РМД — низкочастотный цилиндрический соединитель общего назначения.
• 27 — условный размер корпуса.
• 19 — число контактов.
• Ш — вилка, кабельный корпус с прямым патрубком и гайкой под экранированный кабель.
• В — в имеющемся описании обычно указывает на серебряное покрытие контактов.
• 1 — допустимая температура до 100 °C.
• «5» — приёмка «5».

Корпус соединителя цилиндрический, металлический, с резьбовым соединением для плотной фиксации и защиты от раскручивания. Контакты извлекаемые, с металлизацией под серебро или золото в зависимости от конкретного варианта. Изолятор выполнен из керамики или высокотемпературного пластика, например карболита, что обеспечивает высокую электрическую прочность изоляции.

Технические характеристики

Электрические параметры

Приведённые ниже значения являются типовыми для данного типоразмера и могут уточняться по конкретному исполнению и техническим условиям.

• Максимальное рабочее напряжение — до 560–700 В.
• Максимальный ток на один контакт — порядка 7–8 А.
• Суммарный ток по всем контактам — до 100–110 А.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.

Климатические и механические условия

• Температура окружающей среды — обычно от минус 60 °C до плюс 100 °C.
• Допускаются кратковременные подъёмы температуры до плюс 150 °C.
• Диапазон частот синусоидальной вибрации — от 1 Гц до нескольких тысяч герц.
• Соединитель устойчив к ударам и линейным перегрузкам.
• Конструкция рассчитана на эксплуатацию при пониженном давлении.

Применение

Соединитель 2РМД27КПЭ19ШВ1В «5» применяется для подключения кабельных цепей в условиях, где требуется стойкость к механическим и климатическим воздействиям. Его используют в радиоэлектронной аппаратуре, радиотехнических системах, промышленном оборудовании и военной технике.

1. Коммутация кабельных сборок в блоках радиоэлектронной аппаратуры.
2. Соединение цепей в радиотехнических устройствах.
3. Эксплуатация в промышленном оборудовании при вибрациях и перепадах температур.
4. Применение в военной технике в составе ответственных соединений.
5. Использование в условиях пониженного давления и жёстких механических нагрузок.

Приёмка и дополнительные сведения

Изделие имеет приёмку «5». Это подтверждает его соответствие установленным требованиям для применения в ответственных областях. Точные электрические параметры, размеры, чертежи и сведения о совместимости с ответными частями следует уточнять по документации конкретного исполнения.

В предоставленных данных отсутствуют сведения о производителе, комплектации, стране производства и гарантийных условиях. Указанные технические значения являются типовыми и не заменяют официальную документацию изготовителя.
