Назначение

2РМД27КПЭ19ШВ1 «5» — это цилиндрический низкочастотный электрический соединитель (разъём) из серии 2РМД. Он предназначен для надёжного соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Изделие относится к категории 2РМД27 и имеет артикул 1762. В предоставленных данных производитель не указан.

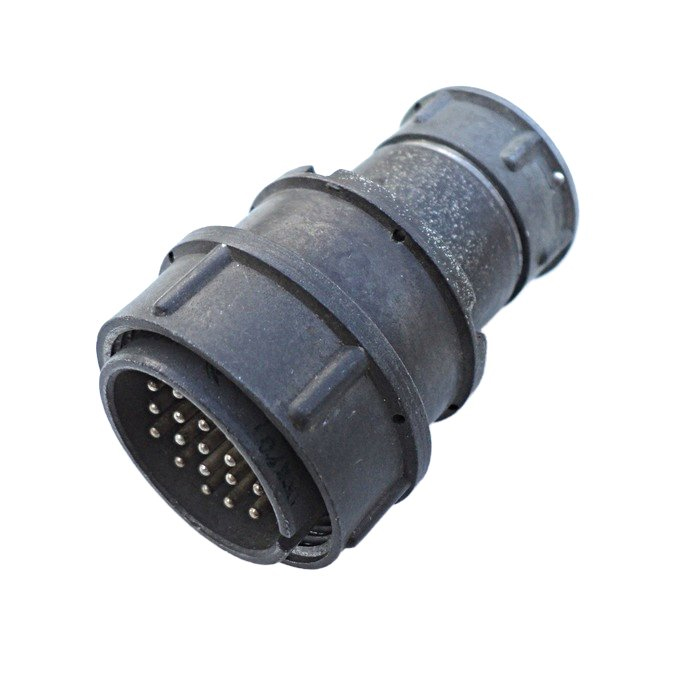

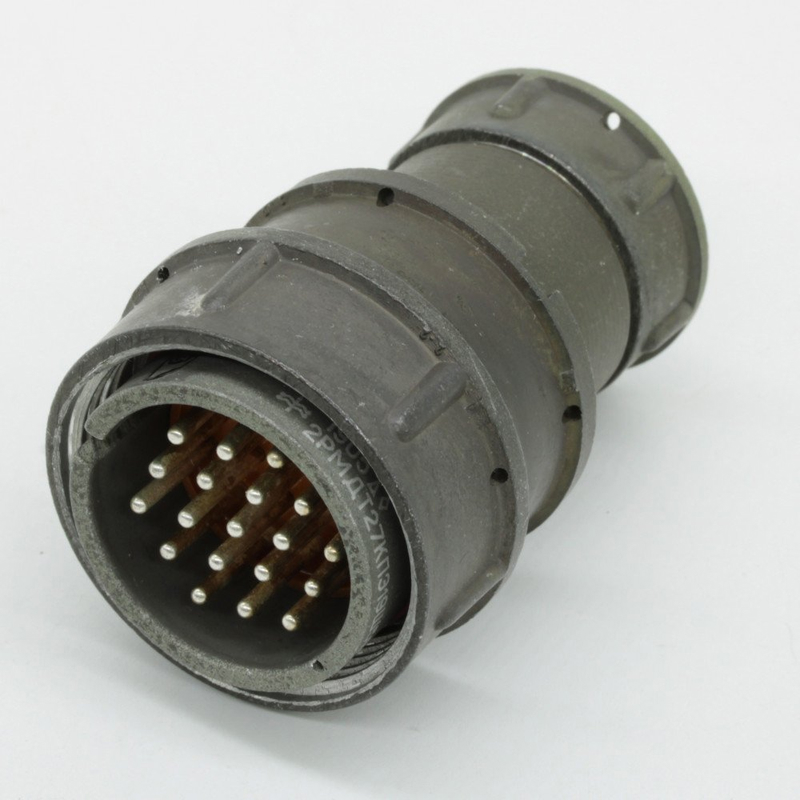

Соединитель выполнен в виде кабельной вилки с прямым патрубком. Такое исполнение применяется там, где требуется резьбовая фиксация и одношпоночная поляризация. Монтаж выполняется объёмным способом пайкой.

Конструктивные особенности

Расшифровка обозначения

Обозначение 2РМД27КПЭ19ШВ1 содержит информацию об основных признаках изделия. Ниже приведена расшифровка, указанная в описании товара.

• 2РМД — тип соединителя: негерметичный цилиндрический низкочастотный.
• 27 — условный размер корпуса, равный 27 мм.
• К — кабельный корпус.
• П — прямой патрубок.
• Э — экранированный (в некоторых вариантах).
• 19 — количество контактов.
• Ш — серебряное покрытие контактов.
• В1 — исполнение с гайкой для кабеля.

Основные параметры

В основных характеристиках указано, что это кабельная вилка с прямым патрубком, гайкой для неэкранированного кабеля и серебряным покрытием контактов. Количество контактов — 19 штук с диаметром 1 мм. Максимальный ток на контакт — до 7 А.

Технические характеристики

Соединитель рассчитан на работу в условиях УХЛ2.1, то есть в умеренном и холодном климате. Рабочая температура — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Сопротивление изоляции — не менее 5000 МОм. Наработка составляет 1000 часов, а количество циклов соединений-расчленений — до 500.

Изделие выдерживает вибрацию до 1000 м/с², что соответствует 100 g. Монтаж выполняется объёмным способом пайкой. Для подключения используется кабельное исполнение с гайкой.

Применение

2РМД27КПЭ19ШВ1 «5» применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Такие соединители востребованы там, где требуется резьбовая фиксация и одношпоночная поляризация, а также надёжное соединение и разъединение электрических цепей.

Благодаря цилиндрической конструкции и низкочастотному исполнению соединитель подходит для цепей постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Он может использоваться в составе кабельных сборок, блоков и узлов, где необходим монтаж пайкой.

Приемка

В характеристиках VirtueMart для данного товара указана приемка «5». Это подтверждённая особенность, отражённая в карточке товара. Иных сведений о сертификатах, гарантии, стране производства или комплектации в предоставленных данных нет.
