Назначение

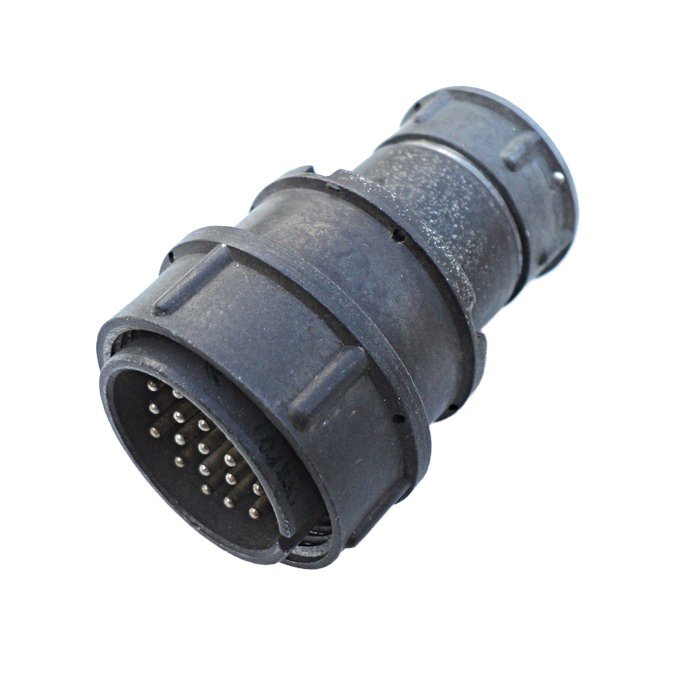

Соединитель 2РМД27КПЭ19Г5В1В представляет собой цилиндрический низкочастотный малогабаритный разъем, предназначенный для работы в электрических цепях постоянного и переменного тока. Он применяется для соединения и разъединения электрических цепей, обеспечивая коммутацию в составе электронных и радиотехнических устройств. Изделие относится к серии 2РМД и категории 2РМД27.

По типу исполнения это кабельная розетка. Рабочее положение — любое. Разъем негерметичный. Соединитель состоит из двух частей: розетки и вилки, которые сочленяются между собой.

Технические характеристики

Ниже перечислены подтвержденные параметры, указанные для данной модели и серии.

• Количество контактов: 19.
• Покрытие контактов: серебро.
• Материал корпуса: алюминиевый сплав А-22.
• Габаритные размеры: 73,5 на 34,5 мм.
• Тип корпуса: кабельный.
• Вид патрубка: прямой.
• Вид гайки патрубка: для экранированного кабеля.
• Метод сочленения: резьбовой.
• Теплостойкость: до 100 °C.
• Рабочее положение: любое.
• Герметичность: негерметичный.
• Рабочие частоты: до 3 МГц.
• Рабочее напряжение: 560 или 700 В в зависимости от типономинала.

Электрические параметры

Разъем рассчитан на эксплуатацию в цепях постоянного и переменного тока. Верхняя граница рабочей частоты достигает 3 МГц. Рабочее напряжение может составлять 560 В или 700 В; конкретное значение определяется типономиналом. Покрытие контактов — серебро.

Конструктивные особенности

Корпус изготовлен из алюминиевого сплава А-22. Присоединительный патрубок прямой, а гайка патрубка предназначена для экранированного кабеля. Метод сочленения — резьбовой. Разъем может устанавливаться в любом рабочем положении. Теплостойкость достигает 100 °C. Габаритные размеры составляют 73,5 на 34,5 мм.

Применение

Соединитель применяется в системах связи, радиооборудовании и других электронных устройствах, где требуется надежное и компактное соединение. Он используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Благодаря цилиндрической конструкции и малогабаритному исполнению разъем подходит для монтажа в ограниченном пространстве.

Серия 2РМД выпускается в различных конструктивных исполнениях, что позволяет подобрать подходящий вариант для конкретных задач.

Комплектация и монтаж

Соединитель состоит из двух частей: розетки и вилки. Монтаж возможен в любом рабочем положении. Для подключения используется резьбовое сочленение. Гайка патрубка рассчитана на экранированный кабель. Разъем негерметичен, поэтому при эксплуатации следует учитывать условия окружающей среды.
