Назначение и область применения

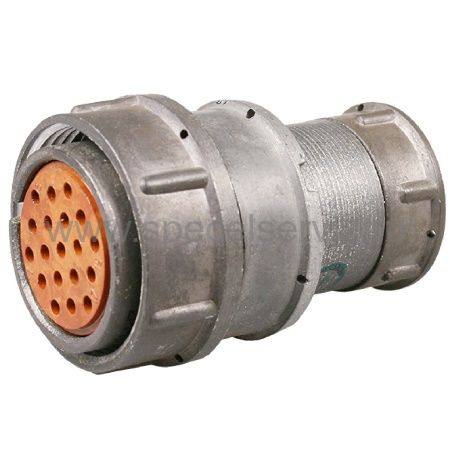

Соединитель 2РМД27КПЭ19Г5В1Л «5» (артикул 1755) относится к категории 2РМД27 и представляет собой кабельную розетку цилиндрической формы. Он предназначен для ручного соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц. Изделие применяется в радиоэлектронной аппаратуре, узлах и блоках, а также в промышленности и электронике. Благодаря возможности подключения экранированных кабелей соединитель способствует снижению влияния внешних электромагнитных помех.

Разъем относится к серии 2РМД, которая объединяет цилиндрические низкочастотные негерметичные соединители для электрических цепей. Он предназначен для внутреннего объемного монтажа, что позволяет использовать его в ограниченных пространствах.

Расшифровка обозначения

• 2РМД — цилиндрический низкочастотный негерметичный соединитель.
• 27 — индекс в составе обозначения категории 2РМД27.
• К — кабельный корпус.
• П — прямой патрубок.
• Э — гайка патрубка для экранированного кабеля.
• 19 — количество контактов.
• Г — часть соединителя: розетка.
• 5 — обозначение сочетания контактов: все контакты — 1 мм.
• В — покрытие контактов: серебро.
• 1 — теплостойкость контактов 100 °C.
• Л — левая розетка, только для проходных вилок.

Приемка изделия — «5».

Технические характеристики

• Количество контактов: 19.
• Максимальное рабочее напряжение: до 560 В.
• Токовая нагрузка: до 50 А.
• Рабочая температура: в основных сведениях указан диапазон от -60 до +100 °C; в одном из фрагментов описания также приводится диапазон от -20 до +70 °C. Для ответственных применений значение следует уточнять по эксплуатационной документации.
• Сопротивление изоляции: не менее 1000 МОм.
• Количество сочленений и расчленений: до 500 раз.
• Минимальная наработка: не менее 5000 часов.
• Срок сохраняемости: до 25 лет.
• Метод соединения: резьбовой, обеспечивает надежное крепление.
• Частота соединяемых цепей: до 3 МГц.

В предоставленных данных встречается также упоминание о нагрузке до 260 А и напряжении до 700 В. Эти значения расходятся с основными характеристиками (до 50 А и до 560 В), поэтому их не следует использовать без дополнительного подтверждения.

Конструктивные особенности

Соединитель имеет цилиндрическую форму и кабельное исполнение. Он предназначен для внутреннего объемного монтажа. Корпус негерметичен, поэтому при эксплуатации в условиях повышенной влажности или запыленности необходимо учитывать отсутствие защиты от проникновения влаги и пыли. Патрубок прямой, гайка патрубка предназначена для экранированного кабеля. Контакты имеют серебряное покрытие и теплостойкость 100 °C. Розетка левая, предназначена только для проходных вилок.

Применение

Разъем применяется для соединения и разъединения электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре, узлах и блоках. Он может использоваться в промышленности и электронике, в том числе для подключения экранированных кабелей, что снижает влияние внешних электромагнитных помех. Ручное резьбовое соединение обеспечивает надежное крепление и удобство монтажа. Из-за негерметичности изделие не предназначено для работы в средах с повышенной влажностью или пылью без дополнительной защиты.

Дополнительные сведения

Артикул: 1755. Категория: 2РМД27. Производитель в предоставленных данных не указан. Приемка — «5».
