Назначение

2РМД27КПЭ10ГВ1 «5» — цилиндрический низкочастотный электрический соединитель серии 2РМД, выполненный в виде кабельной розетки. Его назначение — надежное соединение и разъединение электрических цепей в составе приборов и оборудования, работающих при повышенных вибрациях, ударах и экстремальных температурах. Артикул товара — 1750, категория — 2РМД27.

Соединитель применяется для коммутации цепей постоянного и переменного тока во внутренних цепях приборов, авиационной, судовой и промышленной техники. Конструкция рассчитана на эксплуатацию в условиях механических и климатических нагрузок, характерных для указанных областей применения.

Подтверждённые особенности

Электрические параметры

• Максимальное рабочее напряжение — до 560 В.
• Рабочая частота — до 3 МГц.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Число контактов — 10.

Механические и климатические воздействия

• Синусоидальная вибрация — диапазон от 1 до 5000 Гц при ускорении до 490 м/с².
• Одиночные удары — до 5000 м/с².
• Многократные удары — до 1000 м/с².
• Линейные нагрузки — до 2000 м/с².
• Рабочая температура окружающей среды — от минус 60 °C до плюс 100 °C.
• Для отдельных исполнений возможен диапазон от минус 60 °C до плюс 150 °C, а в некоторых модификациях — до плюс 180 °C.
• Атмосферное давление — от пониженного 133,32 умножить на 10 в минус двенадцатой степени Па (10 в минус двенадцатой степени миллиметра ртутного столба) до повышенного.

Конструкция и обозначение

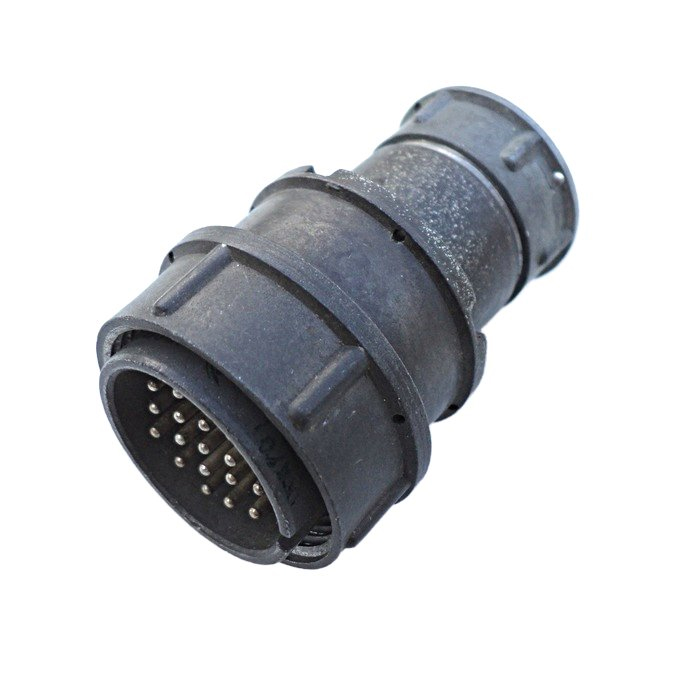

Изделие представляет собой кабельную розетку с прямым патрубком и эластичной манжетой, с резьбовой фиксацией. Исполнение — тропическое или всеклиматическое, негерметичное. Расшифровка обозначения: 27 — размер корпуса; КПЭ — тип розетки с прямым патрубком и эластичной манжетой; 10 — число контактов; ГВ1 — гайка и вариант исполнения.

Применение

Соединитель 2РМД27КПЭ10ГВ1 «5» предназначен для использования во внутренних цепях приборов, авиационной, судовой и промышленной техники. Он обеспечивает соединение и разъединение электрических цепей постоянного и переменного тока в условиях повышенных вибраций, ударов, линейных нагрузок и широкого диапазона температур. Резьбовая фиксация и конструкция с эластичной манжетой способствуют сохранению надежного контакта при механических воздействиях.

Благодаря заявленным характеристикам изделие может применяться в составе оборудования, где требуется стойкость к синусоидальной вибрации от 1 до 5000 Гц, одиночным и многократным ударам, а также к пониженному и повышенному атмосферному давлению. Тропическое или всеклиматическое исполнение расширяет возможности эксплуатации в различных климатических зонах.

Приемка «5» и ресурсные показатели

В характеристиках VirtueMart для товара указана приемка «5». Это подтвержденная особенность данной позиции, которая дополняет основные технические параметры изделия.

• Минимальная наработка — 1000 часов.
• Количество сочленений-расчленений — до 500.
• Срок хранения — 15 лет.

Таким образом, 2РМД27КПЭ10ГВ1 «5» — это кабельная розетка серии 2РМД с 10 контактами, рассчитанная на рабочее напряжение до 560 В и частоту до 3 МГц. Она предназначена для надежной коммутации электрических цепей в приборах, авиационной, судовой и промышленной технике, где предъявляются повышенные требования к стойкости к вибрации, ударам и температурным воздействиям. Артикул товара — 1750, категория — 2РМД27.
