Общие сведения и назначение

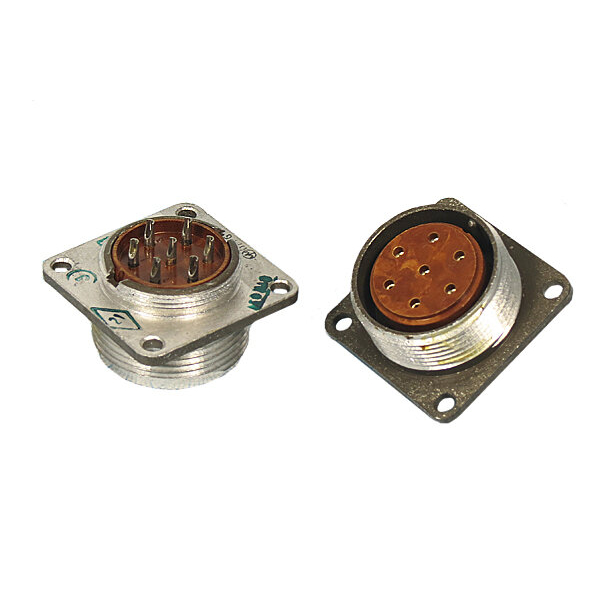

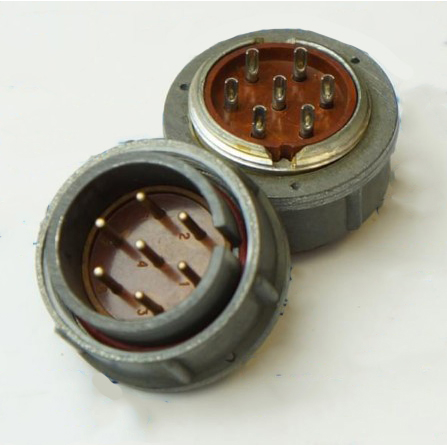

Соединитель 2РМД27КП 7ШВ1 «5» с артикулом 1709 относится к категории 2РМД27 и представляет собой низкочастотный цилиндрический разъём серии 2РМД. Такие соединители предназначены для работы в электрических цепях постоянного и переменного тока с частотами до примерно 3 МГц. Производитель в данных товара не указан.

По обозначению модель является кабельной вилкой (часть Ш) с 7 штыревыми контактами, выполненной в корпусе условного диаметра 27 мм. Исполнение КП означает кабельный корпус с патрубком под экранированный кабель, а сочетание контактов обозначено индексом «5». Разъём применяется там, где требуется прочное цилиндрическое кабельное соединение с серебряным покрытием контактов и возможностью коммутации относительно высокой электрической нагрузки.

Подтверждённые особенности и характеристики

Ниже перечислены параметры и свойства, указанные для данной модели. Часть значений может зависеть от конкретных технических условий и режима эксплуатации.

• Количество контактов: 7 штыревых контактов диаметром около 1,5 мм.
• Покрытие контактов: серебро, что обеспечивает хорошие электропроводность и стойкость к окислению.
• Теплостойкость: до примерно 100 °С, что допускает применение в типичных промышленных и бортовых условиях.
• Электрические характеристики: максимальное рабочее напряжение порядка 700 В; ток на одиночный контакт — до нескольких ампер, точное значение зависит от конкретного ТУ и режима; сопротивление контактов — не более нескольких мОм.
• Климатическое исполнение: умеренный и холодный климат, вариант УХЛ2.1 или аналогичный; работа в широком диапазоне температур и относительной влажности при соблюдении требований ГОСТ 15150-69.
• Вибрация и удары: выдерживает синусоидальную вибрацию в диапазоне от 1 до нескольких тысяч герц, а также механические удары многократного и одиночного действия с достаточно высокими ускорениями.
• Механическая надёжность: число сочленений–расчленений — порядка 500 циклов; минимальный срок сохраняемости — около 15 лет при соблюдении условий хранения.
• Приёмка: «5» — согласно характеристикам товара.

Конструктивные особенности и применение

Сочленение у разъёмов 2РМД выполняется резьбовым. Это обеспечивает надёжную фиксацию и хорошую вибропрочность соединения. Поляризация корпусов — одношпоночная, что исключает неправильное соединение. Кабельный корпус с патрубком рассчитан на подключение экранированного кабеля.

Благодаря сочетанию прочного цилиндрического корпуса, серебряного покрытия контактов, резьбового сочленения и стойкости к вибрации, ударам и температуре, соединитель 2РМД27КП 7ШВ1 «5» применяется в бортовых, авиационных, судовых и промышленных системах. Он подходит для электрических цепей постоянного и переменного тока до примерно 3 МГц, где требуется кабельное подключение с экранированием и относительно высокая электрическая нагрузка на контакты.

При монтаже и эксплуатации следует учитывать климатическое исполнение, допустимую теплостойкость до примерно 100 °С, максимальное рабочее напряжение порядка 700 В и ограничения по току на контакт. Для сохранения заявленных характеристик необходимо соблюдать требования ГОСТ 15150-69 и условия хранения, при которых минимальный срок сохраняемости составляет около 15 лет.
