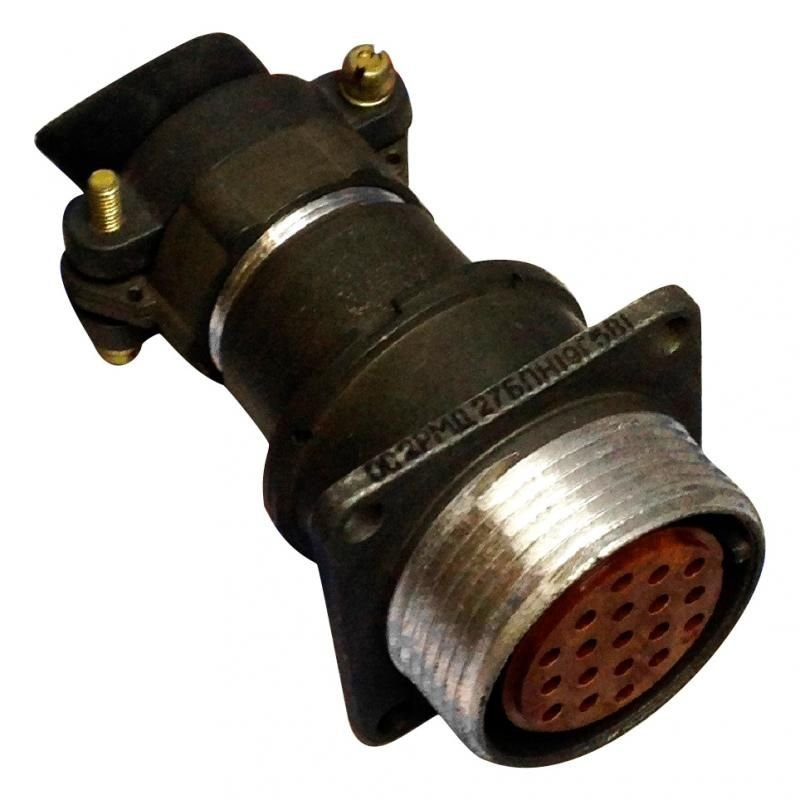

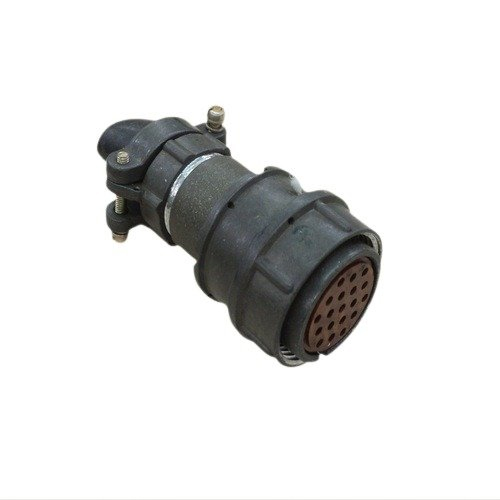

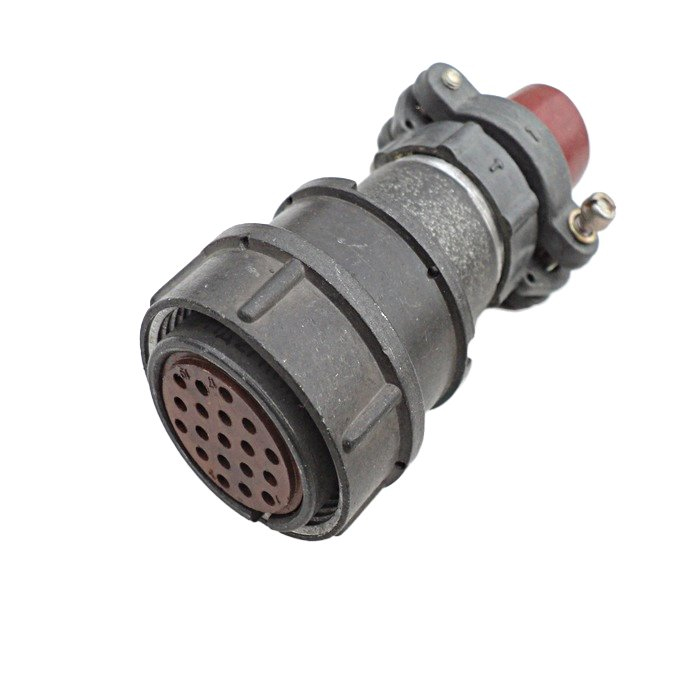

2РМД27КПН19Г5В1 — это кабельная розетка цилиндрического низкочастотного негерметичного соединителя серии 2РМД. Она предназначена для надежного соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц в различных климатических условиях.

Основные характеристики

• Тип: негерметичный цилиндрический низкочастотный, кабельный корпус с прямым патрубком.

• Количество контактов: 19, диаметр каждого — 1,5 мм, покрытие серебром.

• Сочленение: резьбовое, монтаж: объемный внутренний пайкой.

• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69, максимальная температура окружающей среды — 100°C.​

Технические параметры

Максимальное рабочее напряжение достигает 560–700 В, ток на одиночный контакт — до 7 А, суммарный ток на соединитель — 110 А. Сопротивление контактов не превышает 2,5 мОм, сопротивление изоляции — не менее 5000 МОм, емкость между контактами — до 6 пФ. Соединитель выдерживает вибрацию диапазоном 1–5000 Гц с ускорением до 490 м/с² (50 g), а также многократные сочленения-расчленения (до 500 циклов) и наработку не менее 1000 часов.

Применение

Используется в промышленных системах, авиации и других областях для работы в широком диапазоне давлений (от 133,32·10⁻¹² Па до 50,6·10⁵ Па) и температур. Корпус из сплава алюминия АЛ-11 обеспечивает прочность и устойчивость к внешним воздействиям.
