Назначение

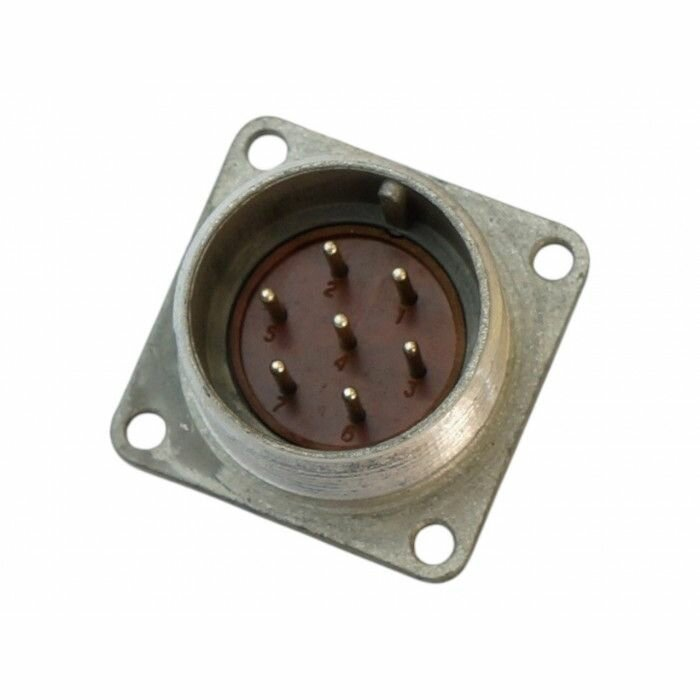

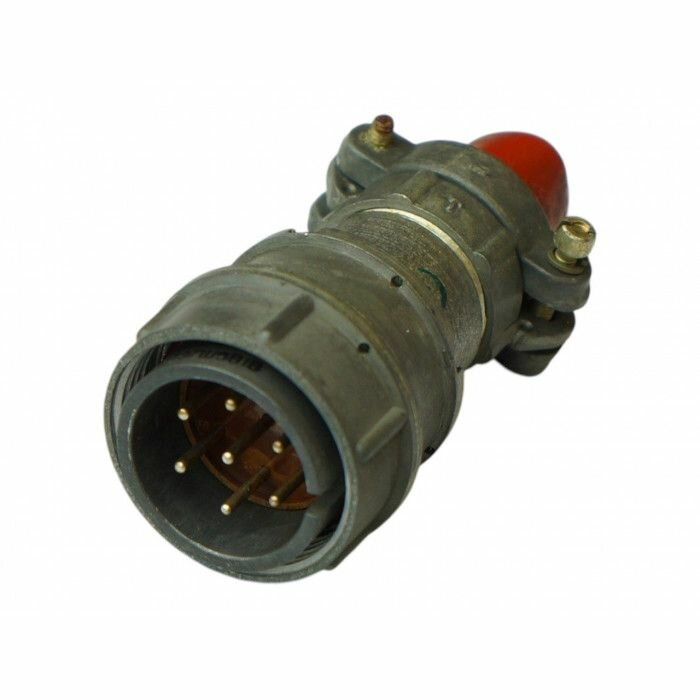

2РМД27К7ШВ1 Элекон «5» — цилиндрический низкочастотный разъём (вилка) производства Элекон серии 2РМД (2РМДТ). Он предназначен для надёжной электрической связи в различных устройствах. Артикул — 1706. Категория — 2РМД27. Приёмка — «5».

Разъём имеет корпус условного размера 27 с 7 контактами диаметром 1,5 мм. Исполнение — экранированное, с резьбовым соединением. Такая конструкция обеспечивает механическую фиксацию сочленённых частей и экранирование цепи.

Подтверждённые особенности

• Рабочий ток на контакт — от 4 до 36 А.
• Максимальное напряжение — до 700 В.
• Количество циклов соединений — до 500.
• Монтаж — объёмный или пайкой, внутренний.
• Всеклиматическое исполнение по ГОСТ (ТУ ГЕО.364.126ТУ).
• Диапазон рабочих температур — от минус 60 °C до плюс 100 °C.
• Вибрация — до 1000 Гц при ускорении 490 м/с².
• Удары — до 5000 м/с².
• Влажность — до 98 % при температуре плюс 25 °C.

Расшифровка обозначения

В обозначении 2РМД27К7ШВ1 Элекон «5» отражены основные признаки исполнения. Ш — вилка; К — кабельный корпус, прямой патрубок (или угловой в вариациях); Н — гайка для неэкранированного кабеля; В — серебряное покрытие контактов; 1 — исполнение. Приёмка «5» указана в характеристиках VirtueMart.

Разъём не взаимосочленяем с серией 2РМТ. Это важно учитывать при подборе ответной части и замене компонентов.

Применение и монтаж

2РМД27К7ШВ1 Элекон «5» предназначен для внутреннего монтажа в приборах и оборудовании. Он применяется там, где требуется цилиндрическое низкочастотное соединение с экранированием, резьбовой фиксацией и возможностью коммутации цепей с рабочим током до 36 А на контакт и напряжением до 700 В.

Монтаж выполняется объёмным способом или пайкой. Благодаря всеклиматическому исполнению и стойкости к вибрации, ударам и влажности разъём может использоваться в составе устройств, работающих в жёстких условиях. При этом не следует сочленять его с разъёмами серии 2РМТ.
