Назначение и область применения

Соединитель 2РМД27К7ШВ1 «5» представляет собой цилиндрический низкочастотный негерметичный электрический соединитель. Его назначение — соединение и разъединение цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В. Изделие применяется в узлах радиоэлектронной аппаратуры общего и специального назначения, в том числе в авиационном и судовом оборудовании, а также в системах АТИ.

Маркировка «5» обозначает приёмку по ТУ ГЕ0.364.126. Это внутренняя военная приёмка, что подтверждает соответствие изделия требованиям, установленным для данной категории продукции. Соединитель предназначен для внутреннего монтажа в объёмных условиях, включая условия с повышенным давлением до 506 кПа.

Конструкция и расшифровка обозначения

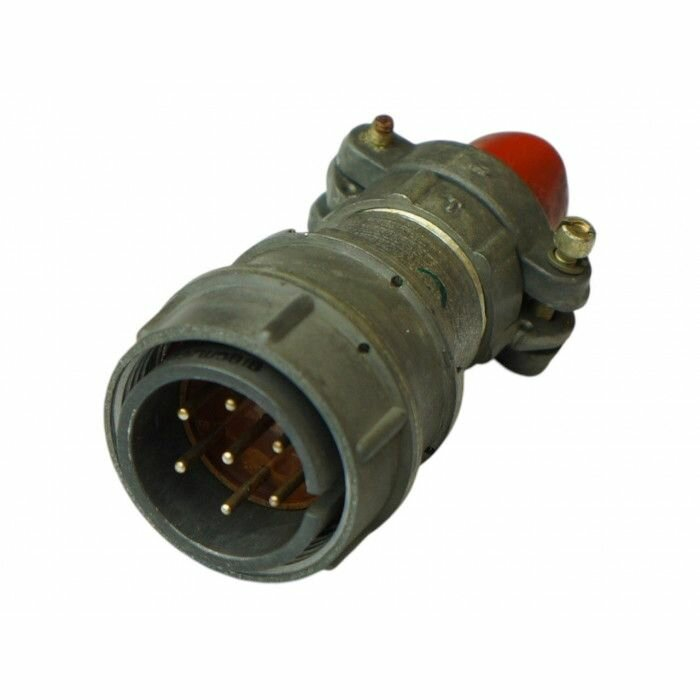

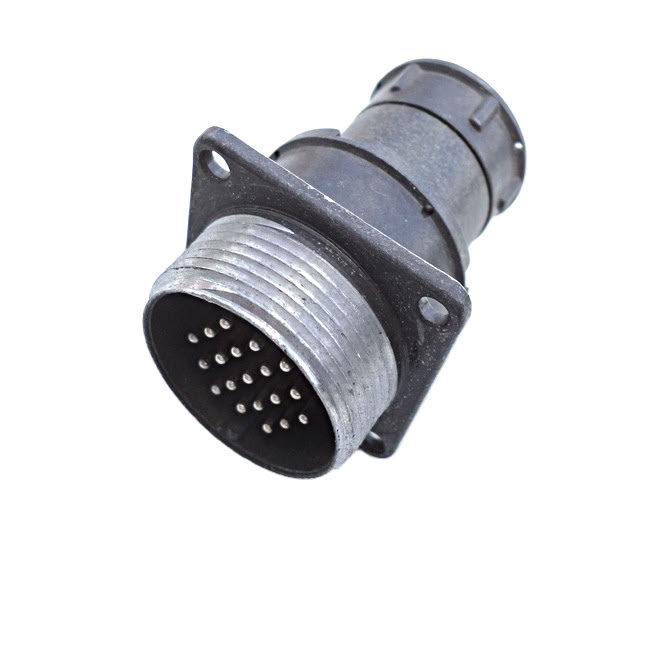

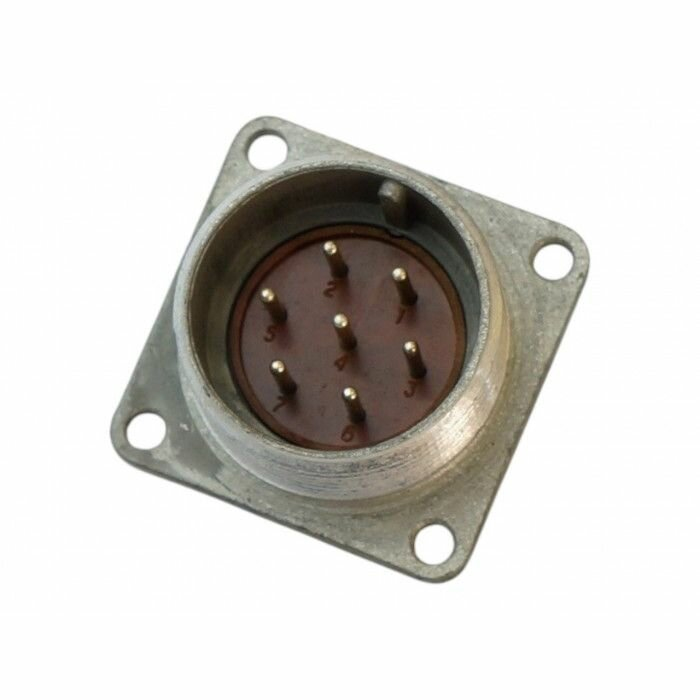

Тип корпуса — 27. Часть соединителя — вилка, обозначенная буквой Ш. Вид патрубка — прямой, предназначен для экранированного кабеля, что отражено буквой К. Сочетание контактов — 7К. Покрытие контактов — серебро, обозначение В1. Теплостойкость изделия достигает 100 °С. На изображении показан типичный вид кабельной вилки такого соединителя с видимыми контактами и латунными элементами.

Основные обозначения

• 2РМД27 — серия и размер корпуса 27.
• К — прямой патрубок для экранированного кабеля.
• 7 — количество контактов.
• Ш — вилка.
• В1 — серебряное покрытие контактов.
• «5» — приёмка по ТУ ГЕ0.364.126.

Такая конструкция обеспечивает соединение цепей в составе кабельных сборок и узлов аппаратуры. Негерметичное исполнение означает, что изделие не предназначено для работы в условиях прямого воздействия влаги под давлением, однако оно рассчитано на эксплуатацию в заданных климатических и механических режимах.

Технические характеристики

Соединитель имеет 7 контактов. Максимальная токовая нагрузка составляет 12 А на контакт и 70 А суммарно. Сопротивление контактов — не более 2,5 мОм. Сопротивление изоляции — не менее 5000 МОм. Максимальное испытательное напряжение достигает 2300 В в нормальных условиях и 450 В при низком давлении до 12 кПа.

• Количество контактов: 7.
• Ток на контакт: до 12 А.
• Суммарный ток: до 70 А.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Испытательное напряжение: до 2300 В в нормальных условиях.
• Испытательное напряжение при низком давлении: до 450 В при давлении до 12 кПа.
• Рабочее напряжение: до 700 В.
• Частота: до 3 МГц.

Условия эксплуатации

Климатическое исполнение — УХЛ2.1, что соответствует умеренному и холодному климату. Изделие устойчиво к вибрации в диапазоне от 1 до 5000 Гц, к ударам с ускорением до 5000 м/с² и к линейному ускорению до 2000 м/с². Теплостойкость достигает 100 °С. Соединитель подходит для внутреннего монтажа в объёмных условиях, включая повышенное давление до 506 кПа.

Указанные параметры определяют применение изделия в составе бортовой и наземной радиоэлектронной аппаратуры, где требуется надёжное соединение цепей при воздействии вибрации, ударов и перепадов давления. Негерметичное исполнение и низкочастотный диапазон ограничивают его использование областями, соответствующими перечисленным условиям.

Применение и монтаж

Соединитель 2РМД27К7ШВ1 «5» применяется для соединения и разъединения электрических цепей постоянного и переменного тока в узлах радиоэлектронной аппаратуры общего и специального назначения. Он может использоваться в авиационном и судовом оборудовании, а также в системах АТИ. Вилка с прямым патрубком предназначена для экранированного кабеля, что важно при монтаже кабельных сборок с защитой от помех.

При монтаже следует учитывать негерметичность соединителя и его предназначение для внутренней установки. Контакты с серебряным покрытием обеспечивают стабильное электрическое соединение. Приёмка «5» подтверждает, что изделие прошло приёмочные испытания по ТУ ГЕ0.364.126. Изделие не предназначено для применения вне указанных условий, включая воздействие среды, не соответствующей климатическому исполнению УХЛ2.1.
