Назначение и область применения

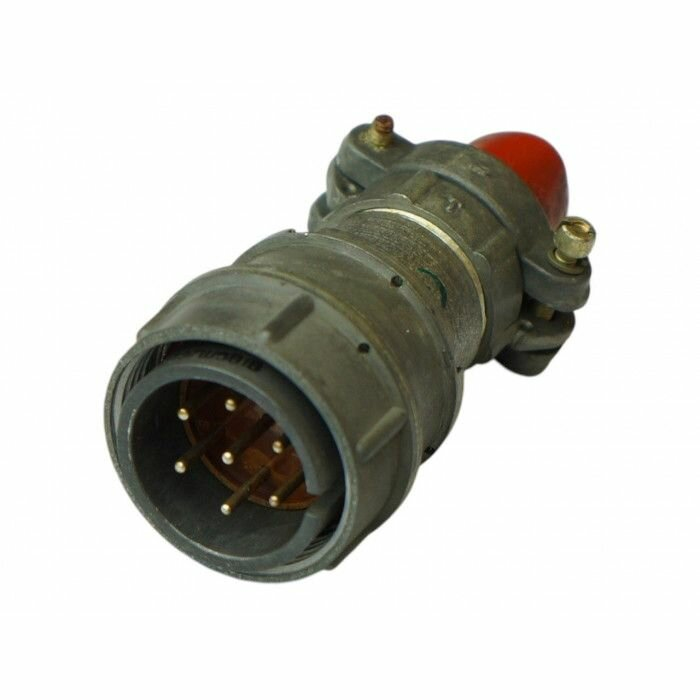

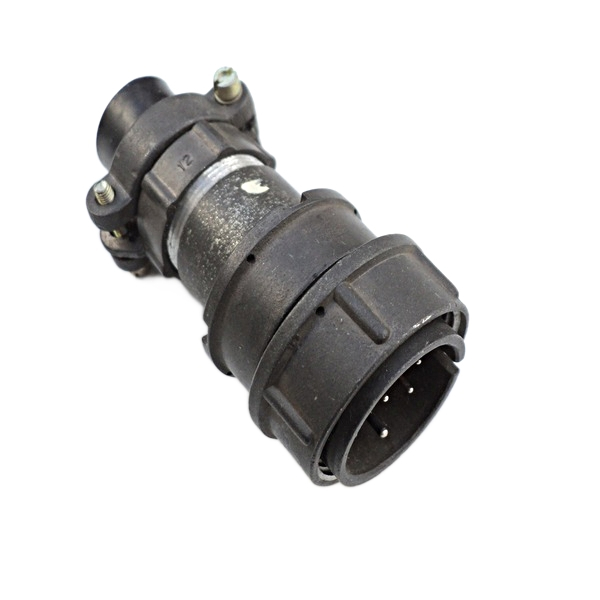

2РМД27К7ГВ1 «5» — цилиндрический низкочастотный негерметичный соединитель розеточного типа с кабельным корпусом без патрубка. Он предназначен для соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц.

Основное назначение — использование в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Соединитель применяется для внутреннего объемного монтажа и обеспечивает резьбовую фиксацию в сочлененном положении.

Артикул товара — 1705. Категория — 2РМД27. Производитель в предоставленных данных не указан.

Конструктивные особенности

Конструкция соединителя включает розеточную часть и кабельный корпус без патрубка. Негерметичное исполнение определяет область применения: изделие рассчитано на работу в составе аппаратуры, где не требуется полная герметизация соединения.

• Тип: цилиндрический низкочастотный соединитель.
• Исполнение: негерметичное, розеточного типа.
• Корпус: кабельный, без патрубка.
• Фиксация: резьбовая в сочлененном положении.
• Монтаж: внутренний объемный.

Технические характеристики

Электрические и механические параметры соединителя определяют его применимость в цепях с заданными нагрузками. Ниже приведены подтвержденные значения.

• Количество контактов: 7.
• Диаметр контактов: 1 мм.
• Максимальный ток на одиночный контакт: 12 А.
• Суммарный ток на соединитель: 70 А.
• Рабочее напряжение: до 700 В.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Покрытие контактов: серебро.
• Частота рабочих цепей: до 3 МГц.

Условия эксплуатации и ресурс

Климатическое исполнение — УХЛ2.1. Это указывает на возможность эксплуатации в определенных условиях, предусмотренных для данного исполнения. Рабочий температурный интервал составляет от -60 до +100 °C.

• Количество циклов сочленения и расчленения: до 500.
• Минимальная наработка: 5000 часов.
• Срок хранения: 25 лет.

Перечисленные параметры относятся к ресурсным и климатическим характеристикам изделия. Они важны при подборе соединителя для аппаратуры, работающей в широком диапазоне температур.

Применение и приемка

Соединитель применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Он подходит для внутреннего объемного монтажа, где требуется соединение и разъединение электрических цепей постоянного и переменного тока частотой до 3 МГц.

Резьбовая фиксация в сочлененном положении помогает сохранять соединение при эксплуатационных воздействиях. Розеточный тип и кабельный корпус без патрубка определяют способ установки и подключения.

В карточке товара указана приемка «5». Это подтверждает наличие соответствующей приемки в рамках предоставленных данных. Артикул 1705 и категория 2РМД27 позволяют однозначно идентифицировать изделие в каталоге.
