Назначение

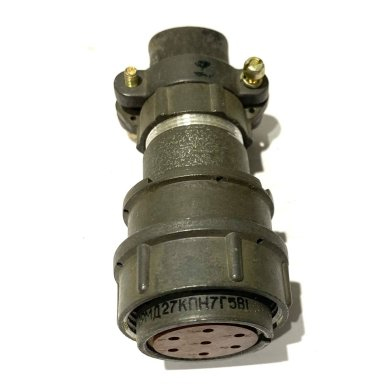

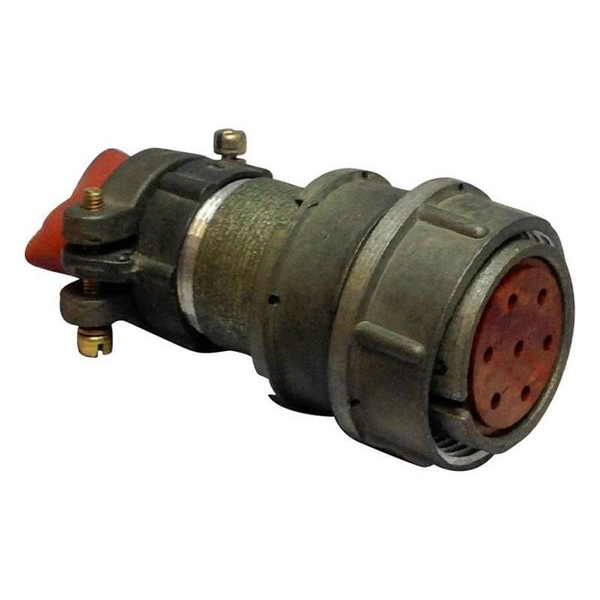

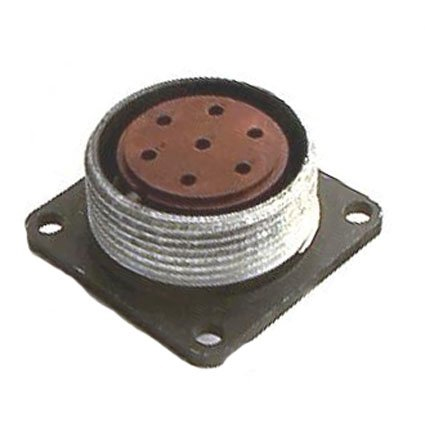

2РМД27К7Г5В1 — кабельная розетка типа 2РМД, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего объёмного монтажа и не имеет патрубка. Розетка входит в состав соединителей 2РМД и образует разъёмное соединение с ответной вилкой.

Соединитель рассчитан на эксплуатацию в составе узлов и блоков радиоэлектронной аппаратуры общего и специального назначения. Розетка и вилка соединителя имеют резьбовое сочленение и одношпоночную поляризацию, что обеспечивает правильную ориентацию и надёжную фиксацию при сборке.

Конструктивные особенности

• Тип соединителя: 2РМД.
• Условный размер корпуса: 27.
• Вид корпуса: кабельный (К).
• Часть соединителя: розетка (Г).
• Количество контактов: 7.
• Сочетание контактов: все контакты диаметром 1,5 мм (5).
• Покрытие контактов: серебро (В).
• Теплостойкость: +100 °C.
• Монтаж: внутренний объёмный, без патрубка.

Электрические характеристики

• Максимальная токовая нагрузка на одиночный контакт: 12 А.
• Суммарная токовая нагрузка на соединитель: 70 А.
• Максимальное рабочее напряжение: 700 В.
• Максимальное испытательное напряжение в нормальных климатических условиях: 2300 В.
• Максимальное испытательное напряжение при давлении 399,96 Па (3 мм рт. ст.): 450 В.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Ёмкость между контактами: не более 6 пФ.

Механические характеристики

• Усилие расчленения соединителей: не более 65,6 Н (7 кгс).
• Усилие расчленения гнёзд с контрольным калибром: от 0,7 Н до 3,92 Н (от 0,07 кгс до 0,4 кгс).
• Минимальная наработка: 5000 ч.
• Число сочленений-расчленений: 500.
• Минимальный срок сохраняемости: 15 лет.

Условия эксплуатации

• Температура окружающего воздуха рабочая: от -60 °C до +100 °C.
• Температура окружающего воздуха предельная: от -60 °C до +70 °C.
• Смена температур: от -60 °C до +180 °C.
• Относительная влажность: до 98 % при +25 °C.
• Атмосферное давление рабочее: 133,32 × 10-12 Па (10-12 мм рт. ст.).
• Атмосферное давление предельное: 12 кПа (90 мм рт. ст.).
• Синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с2.
• Климатическое исполнение: УХЛ2.1 (умеренный и холодный климат).

Применение

Розетка 2РМД27К7Г5В1 применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Она обеспечивает электрическое соединение цепей постоянного и переменного тока с частотой до 3 МГц при внутреннем объёмном монтаже. Благодаря кабельному исполнению и отсутствию патрубка розетка удобна для размещения внутри корпусов, блоков и стоек, где требуется компактная установка.

Серебряное покрытие контактов и семь контактов диаметром 1,5 мм позволяют использовать изделие в цепях с токами до 12 А на контакт и суммарной нагрузкой до 70 А. Резьбовое сочленение с ответной вилкой и одношпоночная поляризация исключают неправильное подключение и обеспечивают устойчивость к вибрационным и климатическим воздействиям в пределах заявленных условий эксплуатации.

Ключевые особенности

• Кабельная розетка типа 2РМД с условным размером корпуса 27.
• Семь контактов диаметром 1,5 мм с серебряным покрытием.
• Рабочая частота цепей: до 3 МГц.
• Внутренний объёмный монтаж, исполнение без патрубка.
• Резьбовое сочленение и одношпоночная поляризация.
• Климатическое исполнение УХЛ2.1.
• Минимальная наработка 5000 ч и 500 сочленений-расчленений.
