Назначение

2РМД27К19ШВ1 от производителя Элекон «5» — электрический низкочастотный цилиндрический негерметичный тропикоустойчивый соединитель общего назначения. Его основное назначение — соединение длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

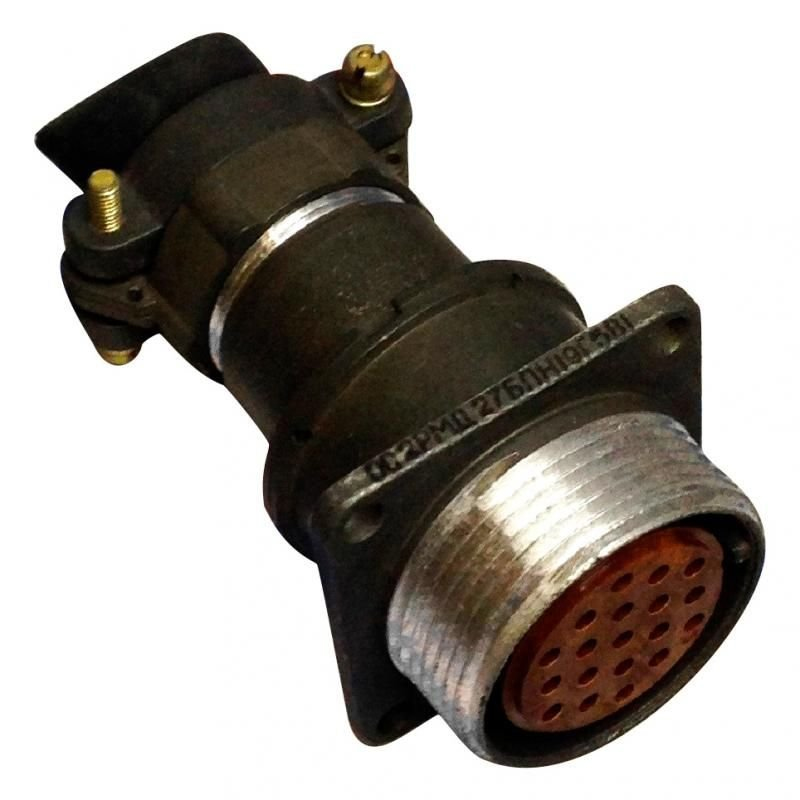

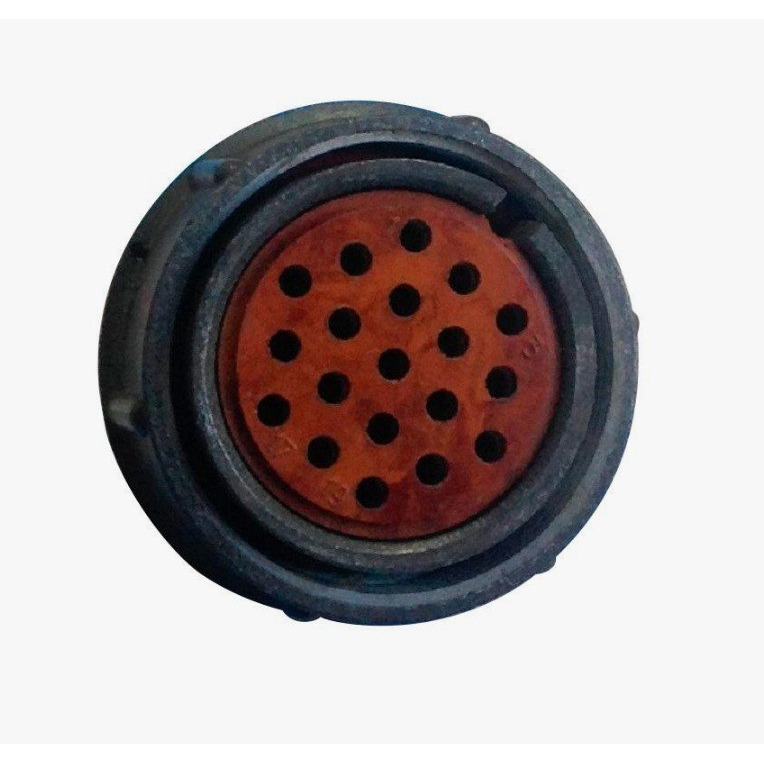

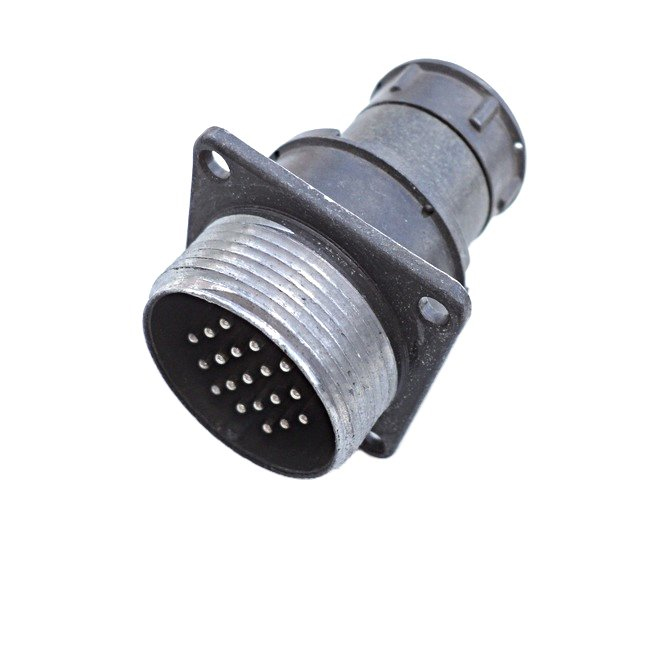

Товар относится к категории 2РМД27 и имеет артикул 1702. Соединитель состоит из розетки и вилки. Он оснащён резьбовым соединением и имеет климатическое исполнение В, то есть всеклиматическое.

Конструкция и обозначение

В маркировке 2РМД27К19ШВ1 заложены основные конструктивные признаки. Расшифровка обозначения приведена ниже.

• 2РМД — тип: цилиндрический низкочастотный соединитель.
• 27 — условный размер корпуса.
• К — кабельный корпус.
• 19 — количество контактов.
• Ш — вероятно, вид контактов или патрубка.
• В — серебряное покрытие.
• 1 — теплостойкость 100 °C.

Резьбовое соединение обеспечивает фиксацию розетки и вилки. Кабельный корпус рассчитан на подключение кабеля. Негерметичное исполнение означает, что изделие не предназначено для работы в условиях герметизации, однако оно выполнено тропикоустойчивым.

Технические характеристики

• Максимальное напряжение: 560 В.
• Ток на контакт: до 7 А.
• Рабочая температура: от -60 до +100 °C.
• Смена температур: до +150 °C.
• Климатическое исполнение: В (всеклиматическое).
• Приемка: «5».

Число контактов — 19. Покрытие контактов — серебряное. Теплостойкость соответствует индексу 1 и составляет 100 °C. В характеристиках VirtueMart для данной позиции отдельно указана приемка «5».

Надёжность и устойчивость к воздействиям

Соединитель обеспечивает надёжность при вибрациях с частотой от 1 до 1000 Гц и ускорением до 490 м/с². Он выдерживает удары с ускорением до 5000 м/с². Ресурс составляет 500 сочленений, а наработка — не менее 1000 часов.

Тропикоустойчивое и всеклиматическое исполнение позволяет применять изделие в аппаратуре, работающей в широком диапазоне температур. Рабочий диапазон — от -60 до +100 °C, допускается смена температур до +150 °C.

Применение

Основная область применения — радиоэлектронная и радиотехническая аппаратура. Соединитель используют для соединения длинных электрических цепей. Благодаря 19 контактам и кабельному корпусу он подходит для монтажа разъёмных соединений в составе указанного оборудования.

Изделие применяется при наличии вибраций, ударов и перепадов температур в пределах заявленных значений. Резьбовое соединение и климатическое исполнение В обеспечивают работу во всеклиматических условиях. Приемка «5» указана как характеристика товара.
