Назначение

2РМД27К19ГВ1 Элекон «5» — электрический низкочастотный цилиндрический негерметичный тропикоустойчивый соединитель производства завода «Элекон». Он предназначен для соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре в качестве разъема общего назначения с резьбовым соединением и климатическим исполнением В. Товар относится к категории 2РМД27, имеет артикул 1699 и приёмку «5».

Основное назначение — обеспечение электрического соединения в составе аппаратуры, где требуется устойчивость к сложным климатическим условиям и механическим воздействиям. Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре, а также в других устройствах, для которых заявлены соответствующие рабочие параметры.

Подтверждённые особенности

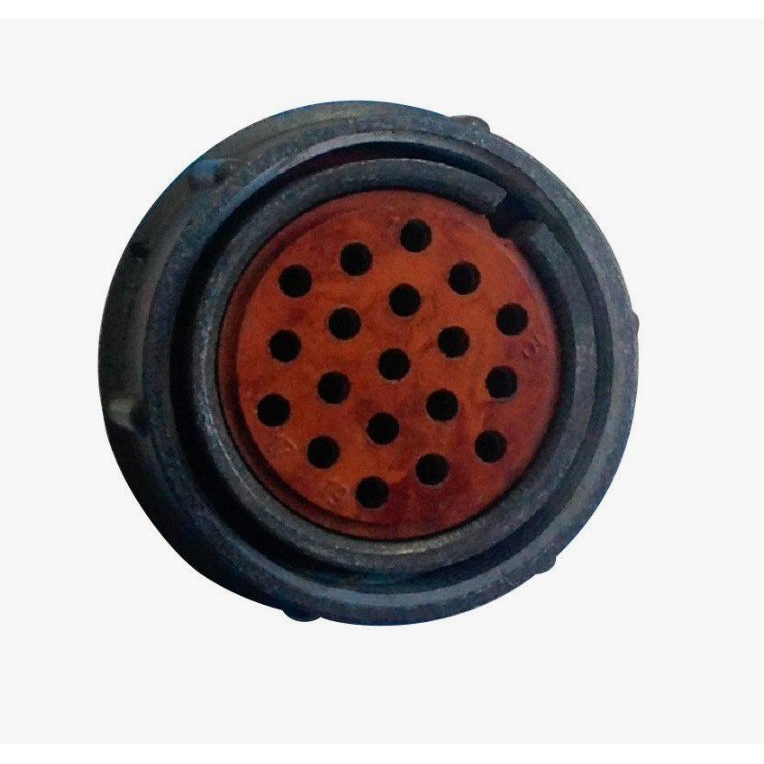

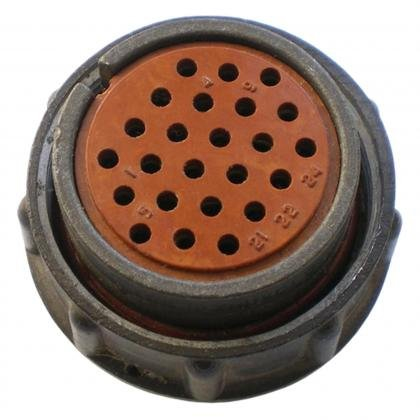

Соединитель выполнен в виде розетки кабельного типа с прямым патрубком. Он имеет 19 контактов с серебряным покрытием. Ниже перечислены подтверждённые технические характеристики.

• Максимальное рабочее напряжение: до 560 В.
• Максимальный ток на контакт: до 7 А.
• Сопротивление контакта: от 0,8 до 2,5 мОм.
• Рабочая температура: от минус 60 до плюс 100 °С; в данных также указана возможность смены от минус 60 до плюс 150 °С.
• Сопротивление изоляции: не менее 1000 МОм.
• Устойчивость к вибрациям: 1–1000 Гц, до 490 м/с².
• Устойчивость к одиночным ударам: 5000 м/с².
• Устойчивость к многократным ударам: 1000 м/с².
• Наработка: минимум 1000 часов.
• Число сочленений: 500.
• Климатическое исполнение: В, всеклиматическое исполнение; теплостойкость до 100 °C.
• Приёмка: «5».

Расшифровка обозначения и совместимость

В предоставленном описании указано, что условное обозначение может расшифровываться так: 2РМДТ — тип соединителя, 27 — условный размер корпуса, К — кабельный корпус, П — прямой патрубок, Н — гайка для неэкранированного кабеля, 19 — количество контактов, Г — розетка, 5 — сочетание контактов с диаметром 1,5 мм, В — серебряное покрытие контактов, 1 — теплостойкость до 100 °C, В — всеклиматическое исполнение. Там же отмечено, что полное обозначение может соответствовать 2РМДТ27КПН19Г5В1В или близкой модификации. Для товара с названием 2РМД27К19ГВ1 и приёмкой «5» эти сведения приведены как справочные.

Соединитель состоит из розетки и вилки. Розетка совместима с вилками типа 2РМД27Б19Ш5А1, 2РМД27Б19Ш5В1 и аналогичными. Такая совместимость позволяет собирать разъёмные электрические соединения в составе аппаратуры.

Применение и условия эксплуатации

Изделие применяется в радиоэлектронной и радиотехнической аппаратуре для соединения длинных электрических цепей. Оно может использоваться в аппаратуре общего назначения, где необходимо резьбовое соединение и климатическое исполнение В. Благодаря негерметичному тропикоустойчивому исполнению соединитель рассчитан на работу в сложных климатических условиях в пределах заявленных температур и механических нагрузок.

Розетка имеет кабельный прямой патрубок и 19 контактов с серебряным покрытием, что обеспечивает надёжный контакт в промышленных условиях. При подборе вилки следует учитывать совместимые типы, указанные выше, а также соответствие количества контактов и сочетания контактов.

Ключевые ограничения и ориентиры

1. Не превышать максимальное рабочее напряжение до 560 В.
2. Не превышать ток на контакт до 7 А.
3. Учитывать температурный диапазон от минус 60 до плюс 100 °С, а также указанную возможность смены от минус 60 до плюс 150 °С.
4. Соблюдать предельные механические нагрузки: вибрации до 490 м/с², одиночные удары до 5000 м/с², многократные удары до 1000 м/с².
5. Ориентироваться на наработку не менее 1000 часов и число сочленений 500.
