Назначение изделия

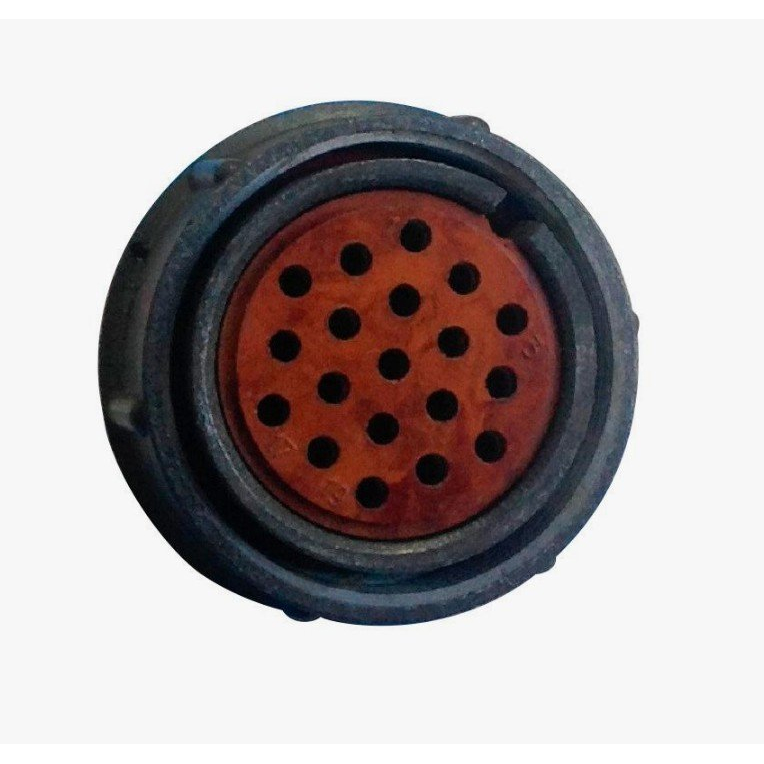

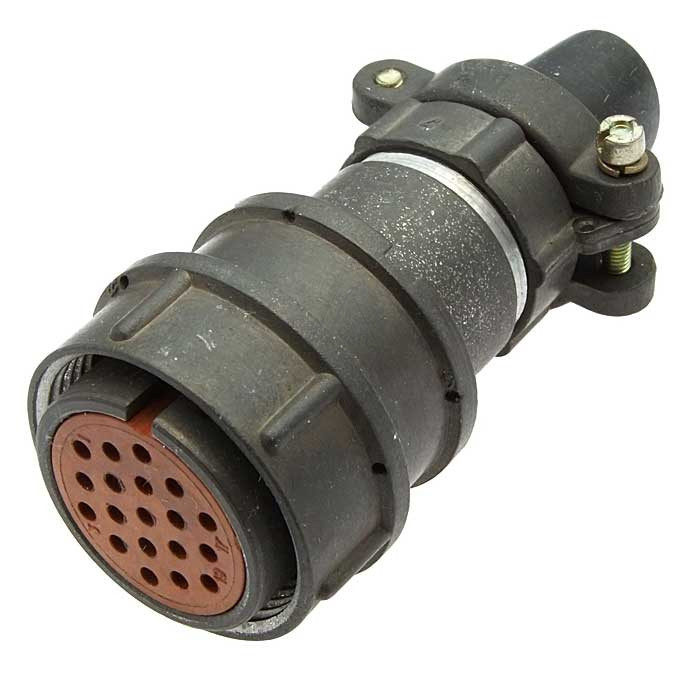

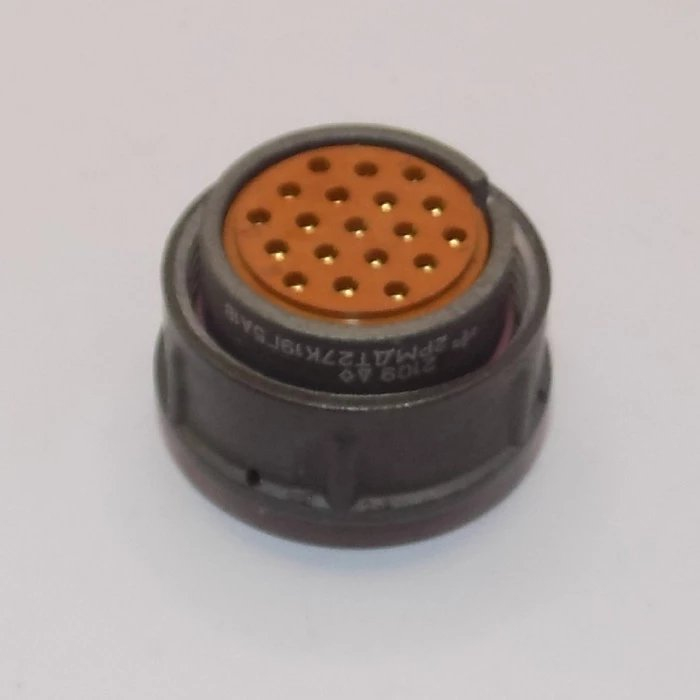

2РМД27К19ГВ1-Л «5» — российский низкочастотный цилиндрический электрический разъём серии 2РМ. Он предназначен для соединения цепей постоянного и переменного тока в радиоэлектронной аппаратуре общего и специального назначения. Основная задача изделия — обеспечить надёжное многократно разъединяемое электрическое соединение линий питания и сигнала между блоками, узлами и кабельными сборками.

Конструкция относится к негерметичному типу и рассчитана на многократное сочленение и расчленение, что делает разъём удобным для приборов и устройств, которые регулярно подключаются и отключаются в процессе эксплуатации или обслуживания.

Расшифровка обозначения

• 2РМД — низкочастотный цилиндрический разъём негерметичного исполнения, многократного действия.
• 27 — условный размер корпуса, диаметр примерно 27 мм.
• К — вид корпуса, кабельное исполнение.
• 19 — количество контактов в разъёме.
• Г — конструктивное исполнение, обычно гнездо (розетка).
• В1 — контактное покрытие с серебрением; индекс «1» может указывать на теплостойкость до 100 °C.
• Л — левая розетка, применяется в паре с проходными вилками.
• «5» — приёмка, вид контроля и соответствия техническим условиям, например по ГЕ0.364.126ТУ.

В каталоге товар учитывается под артикулом 1701 и отнесён к категории 2РМД27. Сведения о производителе в предоставленных данных не указаны.

Подтверждённые технические характеристики

• Токовая нагрузка — до 7 А на один контакт, суммарный ток порядка 100–110 А на весь разъём.
• Максимальное рабочее напряжение — около 560 В по ряду 2РМД.
• Диапазон рабочих частот — до примерно 3 МГц.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — не более 6 пФ.
• Рабочие температуры — от примерно минус 60 до плюс 100 °C.
• Допустимы ударные нагрузки, вибрация и перепады давления.

Конструктивные особенности

Девятнадцать контактов позволяют передавать через один разъём несколько независимых цепей одновременно, что сокращает число соединений в блоке. Кабельный корпус рассчитан на подключение жгута или кабеля, а исполнение «Л» ориентировано на совместную работу с проходными вилками. Серебряное покрытие контактов снижает переходное сопротивление и стабилизирует параметры соединения при многократных сочленениях.

Применение

Разъём используется в блоках и узлах радиоэлектронной аппаратуры, в том числе в промышленной автоматике, средствах связи и приборах, где требуются надёжные многократно соединяемые низкочастотные линии питания и сигнала. Благодаря сочетанию токовой нагрузки до 7 А на контакт и рабочего напряжения около 560 В изделие подходит как для цепей питания, так и для передачи сигналов в диапазоне до примерно 3 МГц.

Устойчивость к вибрации, ударам и перепадам давления, а также широкий температурный диапазон от минус 60 до плюс 100 °C позволяют применять разъём в аппаратуре, работающей в сложных условиях эксплуатации. Исполнение с приёмкой «5» адресовано задачам, где требуется соответствие техническим условиям по установленному виду контроля.
