Назначение

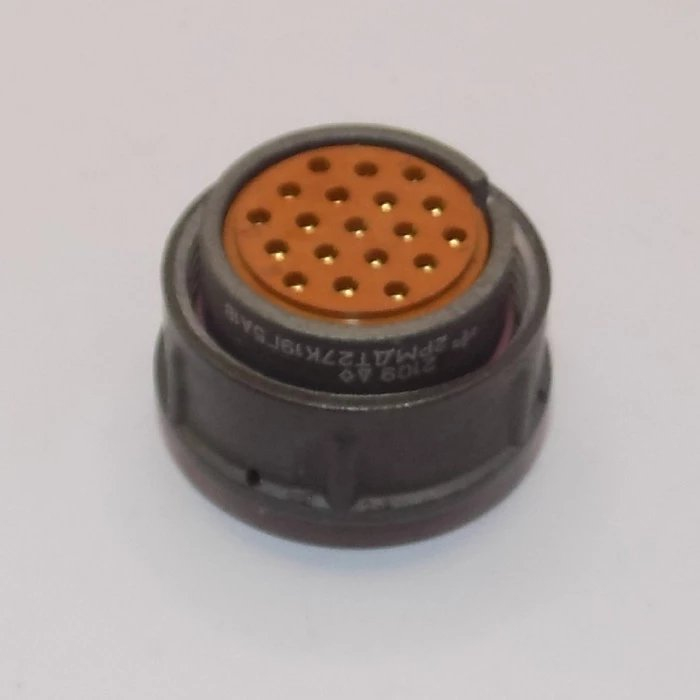

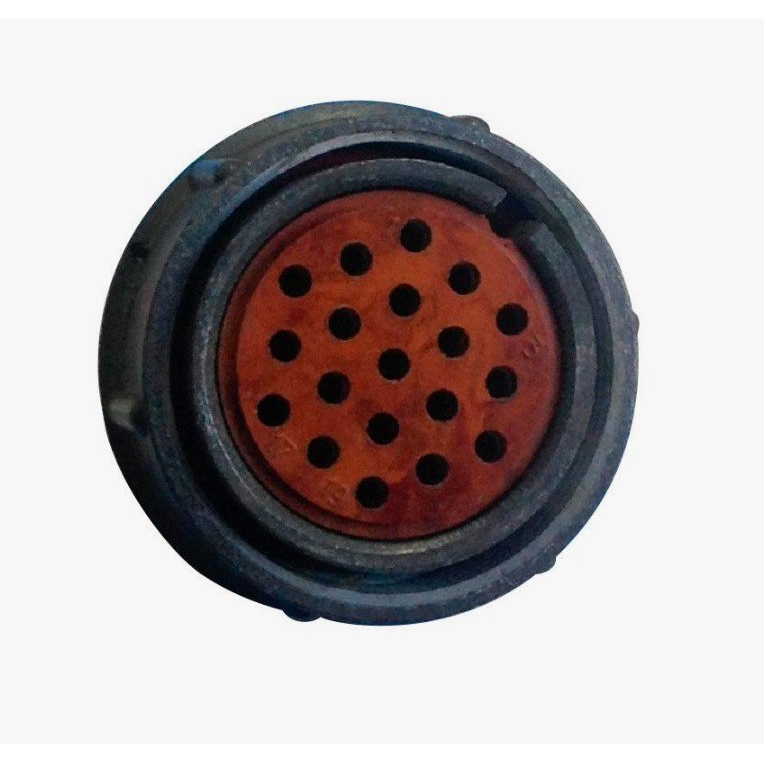

2РМД27К 19ГВ1Л «5» — электрический разъём серии 2РМД, предназначенный для надёжных соединений в низкочастотных цепях. Изделие относится к категории 2РМД27 и имеет артикул 1698. По конструктивному исполнению это кабельная розетка с цилиндрическим негерметичным корпусом, условным размером 27 мм и 19 контактами диаметром 1,5 мм.

Разъём применяется там, где требуется механически прочное и электрически стабильное соединение проводников в составе низкочастотных электрических цепей. Сочленение выполнено резьбовым, что обеспечивает фиксацию ответных частей. Покрытие контактов — серебро или золото. Климатическое исполнение — УХЛ.

Подтверждённые особенности

Электрические параметры

• Максимальное рабочее напряжение — 560 В.
• Токовая нагрузка на контакт — до 7 А.
• Суммарная токовая нагрузка на соединитель — до 110 А.
• Сопротивление контактов — не более 0,0025 Ом.
• Сопротивление изоляции — не менее 5000 МОм.

Климатические и механические параметры

• Рабочий диапазон температур — от -60 до +100 °С.
• Кратковременное воздействие температуры — до +150 °С.
• Синусоидальная вибрация — частота 1–5000 Гц, ускорение до 490 м/с².
• Одиночные удары — до 5000 м/с².
• Многократные удары — до 1000 м/с².
• Линейные нагрузки — до 2000 м/с².
• Работа при пониженном давлении — до 133 Па.

Ресурс

Соединитель выдерживает 500 циклов сочленений-расчленений. Ресурс наработки составляет не менее 5000 часов.

Применение

Разъём предназначен для внутренних монтажей в цепях переменного и постоянного тока с частотой до 3 МГц. Он может использоваться в низкочастотных электрических цепях, где необходимы соединения с указанными электрическими, климатическими и механическими характеристиками.

Резьбовое сочленение и покрытие контактов серебром или золотом определяют область применения изделия. Климатическое исполнение УХЛ допускает эксплуатацию в соответствующих условиях, а стойкость к вибрации, ударам и линейным нагрузкам расширяет возможности монтажа в составе оборудования, испытывающего механические воздействия.

Идентификация и приёмка

• Название: 2РМД27К 19ГВ1Л «5».
• Артикул: 1698.
• Категория: 2РМД27.
• Приёмка: «5».
• Производитель: в предоставленных данных не указан.
