Назначение и общее описание

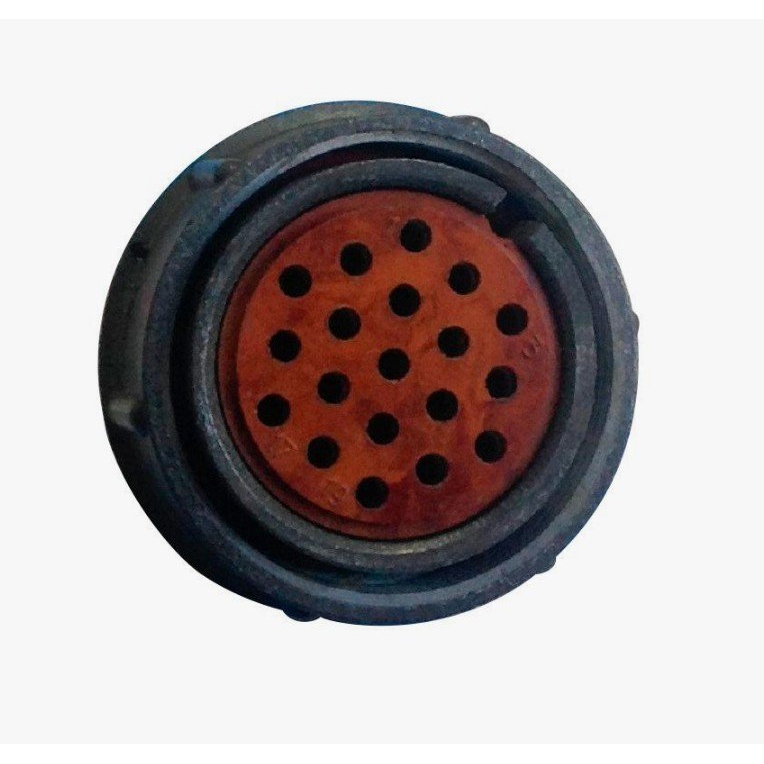

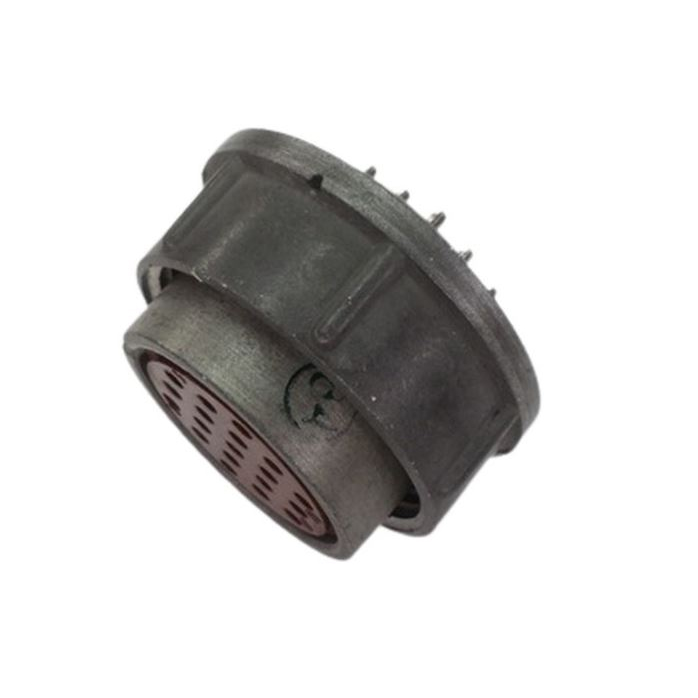

2РМД27К 19ГВ1 «5» — низкочастотный цилиндрический негерметичный электрический соединитель общего назначения. Его основное назначение — соединение электрических цепей в радиоэлектронной аппаратуре, авиации, корабельном оборудовании и других системах. Изделие относится к категории 2РМД27, артикул — 1697. Условный размер корпуса — 27. Соединитель выпускается в вариантах розетки (блочной или кабельной) и вилки, соединение — резьбовое.

Конструкция рассчитана на эксплуатацию в составе электрических цепей, где требуется компактное цилиндрическое сочленение с фиксацией резьбой. Негерметичное исполнение определяет область применения: соединитель предназначен для работы в условиях, предусмотренных для соответствующего климатического исполнения, без требования полной герметичности корпуса.

Подтверждённые электрические характеристики

Соединитель имеет 19 контактов диаметром 1,5 мм. Максимальная токовая нагрузка составляет 7 А на контакт, суммарно — до 110 А. Рабочее напряжение — до 560 В. Сопротивление контактов не превышает 2,5 мОм, сопротивление изоляции — не менее 5000 МОм, ёмкость между контактами — до 6 пФ. Покрытие контактов — серебро или золото. Монтаж выполняется обжимкой.

• Число контактов: 19.
• Диаметр контакта: 1,5 мм.
• Токовая нагрузка: до 7 А на контакт, суммарно до 110 А.
• Рабочее напряжение: до 560 В.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Ёмкость между контактами: до 6 пФ.
• Покрытие контактов: серебро или золото.

Климатические и механические особенности

Климатическое исполнение — УХЛ2.1 или В. Теплостойкость достигает +100 °С, предусмотрена возможность работы при смене температур от -60 до +180 °С. Соединитель выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением 490 м/с², удары до 5000 м/с², что соответствует 500 g, и линейное ускорение 2000 м/с². Усилие расчленения — до 196 Н.

Резьбовое соединение обеспечивает механическую фиксацию сочленённых частей. Варианты исполнения включают розетку блочную, розетку кабельную и вилку, что позволяет применять соединитель в разных компоновках аппаратуры.

Ресурс, приёмка и применение

Минимальная наработка составляет 1000–5000 часов. Число сочленений-расчленений — 500. Срок сохраняемости — 15 лет. Приёмка — «5». Указанные параметры подтверждают возможность использования соединителя в системах, где важны стабильность контактного сопротивления, стойкость к вибрациям и ударам, а также широкий температурный диапазон.

Применение: соединение электрических цепей в радиоэлектронной аппаратуре, авиации, корабельном оборудовании и других системах. Благодаря 19 контактам, токовой нагрузке до 7 А на контакт и рабочему напряжению до 560 В изделие подходит для монтажа цепей с обжимным соединением проводников. Негерметичное исполнение и климатическое исполнение УХЛ2.1 или В определяют условия эксплуатации, указанные для данной модели.
