Назначение

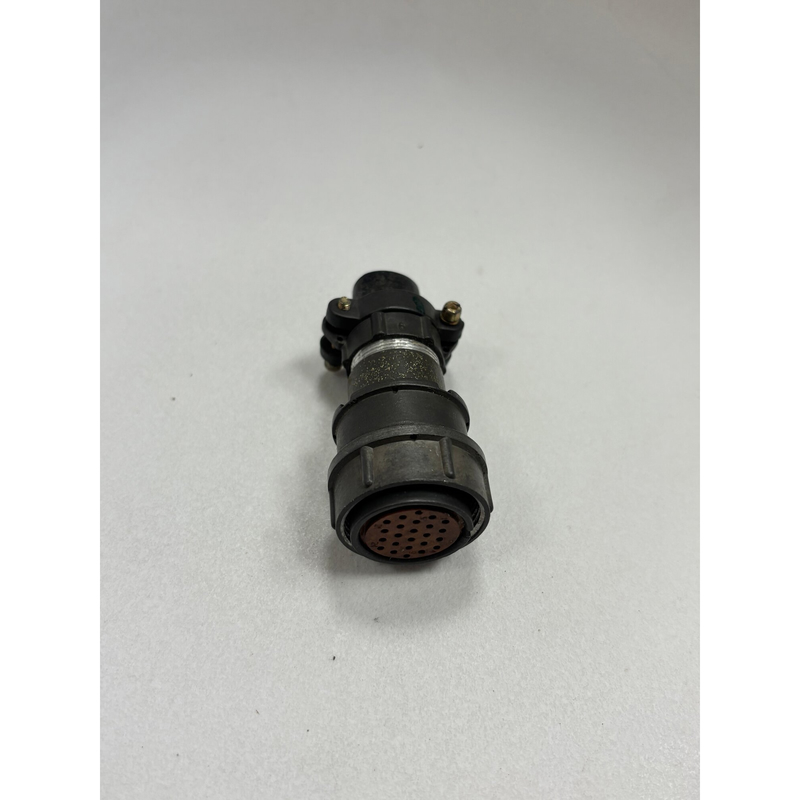

2РМД27БПН7ШВ1 «5» — цилиндрический низкочастотный разъём серии 2РМД. Он предназначен для соединения электрических цепей постоянного и переменного тока с частотой до 3 мегагерц. Товар относится к категории 2РМД27, артикул 1683. В предоставленных данных производитель не указан.

Разъём применяется для объёмного монтажа пайкой. Серия 2РМД включает негерметичные соединители с резьбовой фиксацией и покрытием контактов серебром.

Подтверждённые особенности

Электрические параметры

• Максимальная токовая нагрузка — до 12 ампер на контакт.
• Суммарная токовая нагрузка на соединитель — до 70 ампер.
• Рабочее напряжение — до 700 вольт.
• Сопротивление контактов — не более 2,5 миллиома.
• Сопротивление изоляции — не менее 5000 мегаом.
• Ёмкость между контактами — до 6 пикофарад.

Конструкция и условное обозначение

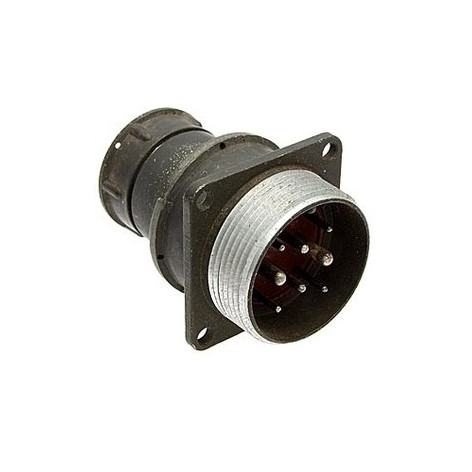

Это блочная (приборная) вилка с 7 контактами диаметром 1 миллиметр и прямым патрубком (П). Расшифровка условного обозначения: 2РМД — тип, 27 — размер корпуса, Б — блочный, П — прямой патрубок, Н — 7 контактов, ШВ — шероховатость/вибрация, 1 — исполнение.

Условия эксплуатации

• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Климатическое исполнение — УХЛ2.1.
• Выдерживает многократные механические удары до 1000 метров на секунду в квадрате.
• Выдерживает одиночные механические удары до 5000 метров на секунду в квадрате.
• Усилие расчленения — до 65,6 ньютона.
• Количество сочленений и расчленений — до 500 циклов.
• Срок хранения — 25 лет.

Применение

Разъём используется в промышленной электронике и оборудовании для надёжного подключения. Благодаря цилиндрическому корпусу, резьбовой фиксации и покрытию контактов серебром он подходит для соединения электрических цепей постоянного и переменного тока с частотой до 3 мегагерц. Монтаж выполняется объёмным способом пайкой.

Модель рассчитана на эксплуатацию в условиях климатического исполнения УХЛ2.1 и в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Указанные параметры делают её применимой в составе промышленного оборудования, где требуется разъёмное соединение с токовой нагрузкой до 12 ампер на контакт и рабочим напряжением до 700 вольт.

Приемка

В характеристиках VirtueMart для товара указана приемка «5». Это подтверждённая особенность поставки, отражённая в карточке товара.
