Назначение

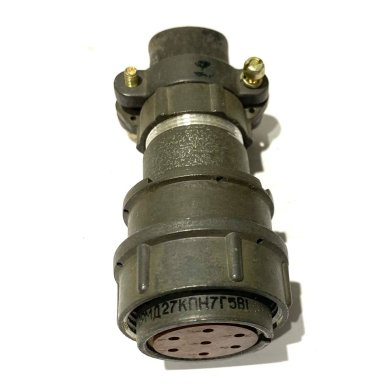

2РМД27БПН7ШП1 «5» — это цилиндрический низкочастотный негерметичный электрический разъём из серии 2РМД. Он предназначен для соединения длинных электрических цепей в различных устройствах. По маркировке ШП1 изделие является вилкой с определённым сочетанием контактов. Разъём относится к категории 2РМД27 и имеет артикул 1685. В предоставленных данных производитель не указан.

Основное назначение изделия — обеспечение электрического соединения в составе оборудования, где применяются цилиндрические низкочастотные негерметичные разъёмы серии 2РМД. Конструкция рассчитана на соединение длинных электрических цепей, то есть участков, для которых важны стабильный контакт и заданные электрические параметры.

Конструктивные особенности

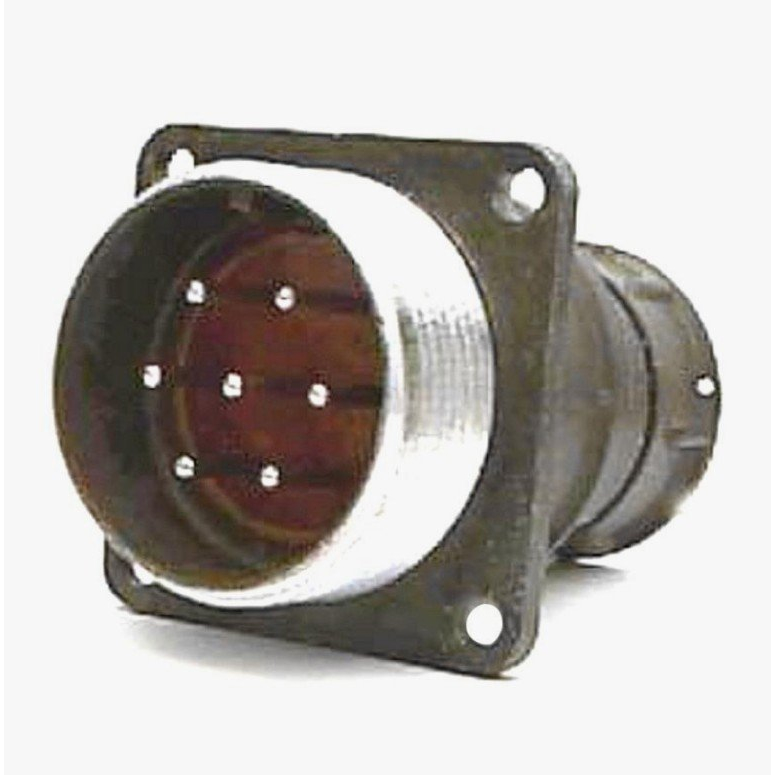

Разъём выполнен с блочным приборным корпусом, обозначение «Б». Диаметр установки составляет 27 мм. В изделии предусмотрено 7 контактов диаметром 1 мм. Корпус изготовлен из алюминиевого сплава АЛ-11, изолятор — из пресс-материала АГ-4. Покрытие контактов — серебро, что указано по маркировке.

• Тип: цилиндрический низкочастотный негерметичный электрический разъём.
• Серия: 2РМД.
• Категория: 2РМД27.
• Корпус: блочный приборный, обозначение «Б».
• Диаметр установки: 27 мм.
• Количество контактов: 7.
• Диаметр контактов: 1 мм.
• Материал корпуса: алюминиевый сплав АЛ-11.
• Материал изолятора: пресс-материал АГ-4.
• Покрытие контактов: серебро (по маркировке).
• Маркировка ШП1: вилка с определённым сочетанием.

Технические характеристики

Электрические параметры разъёма определяют его применение в цепях с соответствующими нагрузками. Максимальное рабочее напряжение достигает 560–700 В. Токовая нагрузка на контакт составляет до 12 А, суммарная токовая нагрузка — до 70 А. Сопротивление изоляции — не менее 1000–5000 МОм. Сопротивление контактов — не более 2,5 мОм.

• Максимальное рабочее напряжение: 560–700 В.
• Токовая нагрузка на контакт: до 12 А.
• Суммарная токовая нагрузка: до 70 А.
• Сопротивление изоляции: не менее 1000–5000 МОм.
• Сопротивление контактов: не более 2,5 мОм.

Указанные значения относятся к подтверждённым характеристикам, приведённым в имеющемся описании товара. Они позволяют использовать разъём в низкочастотных электрических цепях, соответствующих этим параметрам.

Условия эксплуатации

Разъём рассчитан на работу в широком диапазоне температур и в условиях воздействия механических и климатических факторов. Рабочий диапазон температур — от минус 60 °C до плюс 100 °C. Климатическое исполнение — УХЛ, что соответствует умеренному и холодному климату.

• Рабочий диапазон температур: от минус 60 °C до плюс 100 °C.
• Климатическое исполнение: УХЛ (умеренный и холодный климат).
• Стойкость к вибрации: 1–5000 Гц, до 490 м/с².
• Стойкость к акустическому шуму: до 170 дБ.
• Стойкость к механическим ударам: до 5000 м/с².
• Повышенное давление: до 506 кПа.

Надёжность и ресурс

Для соединителя указаны ограничения по числу циклов сочленения и расчленения, наработке и сроку хранения. Эти параметры важны при оценке ресурса изделия в составе оборудования.

• Количество сочленений и расчленений: до 500.
• Наработка: не менее 5000 часов.
• Срок хранения: до 25 лет.

Расшифровка маркировки

Маркировка 2РМД27БПН7ШП1 содержит сведения о типе, размере корпуса, его исполнении, виде патрубка, числе контактов и исполнении вилки.

1. 2РМД — тип: цилиндрический негерметичный низкочастотный.
2. 27 — условный размер корпуса.
3. Б — блочный приборный корпус.
4. ПН — прямой патрубок с гайкой.
5. 7 — количество контактов.
6. ШП1 — вилка с определённым сочетанием.

Применение и данные каталога

Разъём применяется для соединения длинных электрических цепей в различных устройствах. Он может использоваться в составе оборудования, где требуются цилиндрические низкочастотные негерметичные соединители серии 2РМД с блочным приборным корпусом. Конкретные отрасли и типы устройств в предоставленных данных не перечислены.

В карточке товара указаны артикул 1685, категория 2РМД27 и приемка «5». Производитель не указан. Краткое описание из каталога отсутствует. Приведённые сведения основаны на имеющемся описании и характеристиках VirtueMart; они не дополнены неподтверждёнными параметрами.
